家用防滴漏水嘴节水结构设计方案

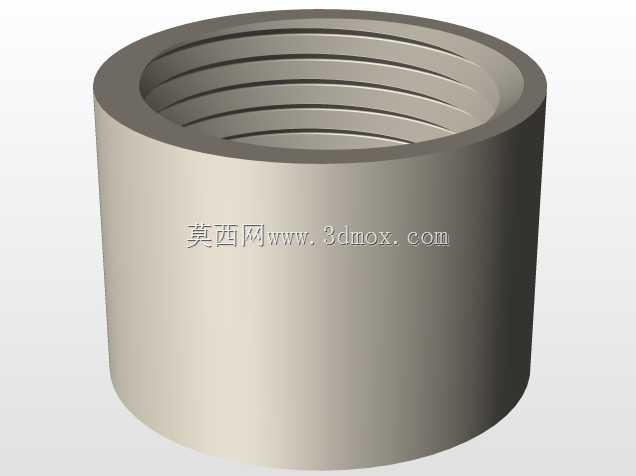

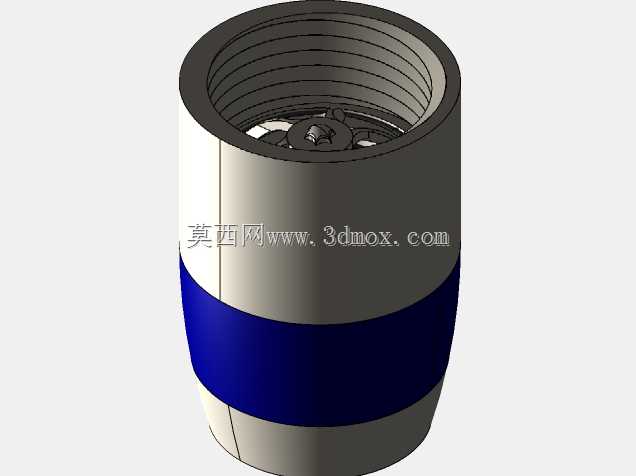

　　日常家用厨卫场景中，传统旋塞式、单柄混水龙头长期使用后，密封面磨损、阀芯偏移极易出现关闭后滴漏问题，这类持续滴漏不仅造成水资源无意义损耗，滴漏产生的水渍还会在台面积垢，增加日常清洁维护的工作量，不少老旧小区住户都遇到过龙头关不严、半夜听到滴水声的困扰，这款防滴漏水嘴结构正是针对这类实际使用痛点开发的末端节水配件。从实际安装适配角度看，该结构采用标准外螺纹接头作为与龙头出水端的连接部位，螺纹规格匹配市面绝大多数家用厨房、面盆龙头的出水嘴接口，安装时无需额外改造原有龙头管路，仅需替换原有起泡器位置即可完成装配，整体安装边界控制在常规龙头出水端下方120mm范围内，横向最大回转半径不超过40mm，不会干涉台面上的盆具摆放、日常接水操作，

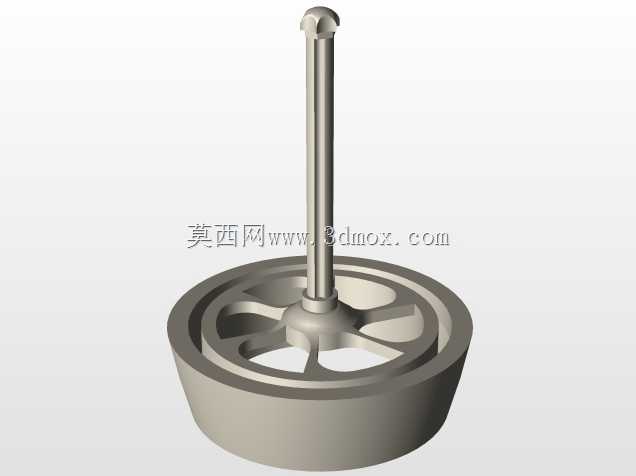

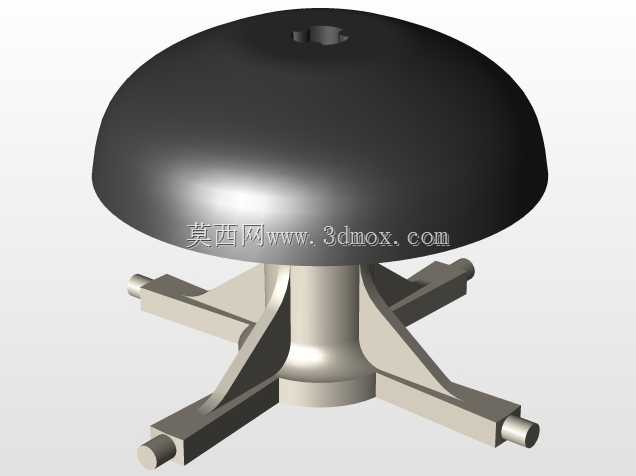

　　适配常规家用台盆、水槽的安装空间要求。结构设计上，整套防滴漏组件分为几个核心功能段：最上端的连接接头段除了承担与龙头本体的螺纹连接功能外，内部集成了止动垫片限位结构，既可以保证螺纹旋接后的密封可靠性，避免接头随手柄转动出现松脱漏水，同时作为内部运动部件的导向基准，设置了垂直方向的导向筋，限制内部密封件的周向转动自由度，保证密封动作始终沿垂直水路方向运动，避免偏磨导致的密封失效。核心的密封动作段采用两段式运动结构，第一部分为垂直运动的密封柱塞，配合导向件的限位，在操作手柄转动时，通过内部斜面传动结构将手柄的旋转运动转化为柱塞的垂直直线位移，当手柄转动至关闭位置时，柱塞端面的密封胶垫完全压合在出水通路口，

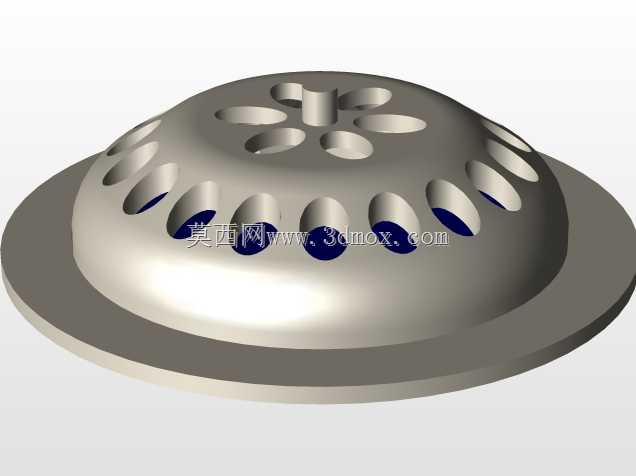

　　实现硬密封加软密封的双重密封效果，彻底截断水路，避免传统阀芯密封面磨损后出现的缝隙滴漏问题；第二部分为出水端的嵌入结构，直接与下部出水段连接，集成了起泡器安装位，出水时可以将水流打散为柔和的气泡水，避免水流飞溅，同时不影响正常出水时的流量体验，满足日常洗漱、取水的使用需求。操作手柄采用单柄侧置设计，握持位置符合人手操作的施力角度，开关操作的转动角度控制在90度范围内，无需多次旋转即可完成全开、全关的操作，相比传统需要多圈旋转的截止式阀芯操作更便捷，手柄表面做了圆弧过渡处理，没有尖锐棱角，日常使用时不会刮碰手部。从实际使用场景验证来看，该结构可以适配0.05MPa到0.6MPa的常规家用供水压力范围，在高层住户水压波动、

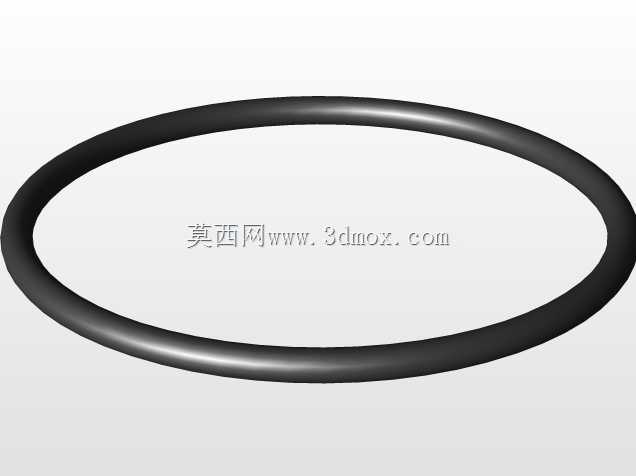

　　老旧小区水压不稳的情况下，密封结构不会因为水压冲击出现自动移位、密封失效的问题，相比传统龙头仅靠阀芯密封的结构，在原有阀芯出现轻微磨损滴漏时，加装该末端防滴漏装置即可实现二次密封，无需整体更换龙头，大幅降低维修更换成本。整套结构的零部件拆分后均为规则回转体加简单结构件，没有复杂的异形曲面，加工适配性强，既可以采用常规铜材压铸、机加工的方式量产，也可以采用食品级工程塑料注塑生产，甚至可以通过桌面级3D打印制作个性化适配的配件，零部件之间的装配采用卡扣加螺纹的组合连接方式，没有复杂的装配工序，普通用户也可以自行拆解清理内部水垢，长期使用的维护难度极低。水路通道内部做了光滑圆弧过渡，没有水流死角，长期使用不会在内部积留杂质导致堵塞，密封件采用常规丁腈橡胶材质，耐温范围覆盖0到90摄氏度，完全满足家用冷热水的使用需求，不会因为日常通热水出现密封件老化过快的问题。
