家装用粉色PVC平开窗框结构设计

　　日常做民用建筑门窗配套结构设计时，PVC窗框的建模精度直接影响后续型材开模、现场安装的适配性，这次的窗框结构针对常规住宅室内隔断、阳台封闭场景做了适配，首先要考虑的是型材的壁厚控制，常规家装场景下PVC主型材壁厚不能低于2.2mm，才能保证窗体组装后的抗风压性能，尤其是高层住宅外装场景，还要预留钢衬的穿装腔室，钢衬的厚度要匹配窗体的整体尺寸，单扇窗尺寸超过1.2㎡时，钢衬壁厚要达到1.5mm以上，避免窗体长期使用出现变形翘曲，导致密封失效漏风漏雨。

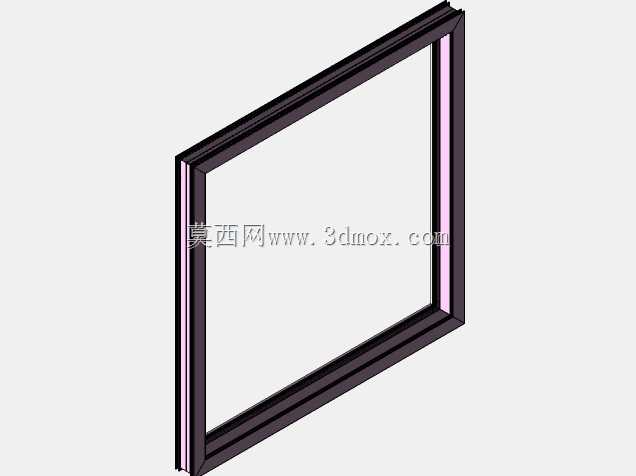

　　设计时首先要梳理安装边界，常规住宅的窗洞预留尺寸会有10-20mm的安装间隙，用来打发泡胶填充做密封，所以窗框的外轮廓尺寸要比实测窗洞尺寸单边小5-8mm，不能完全顶死窗洞，不然墙体沉降时会直接挤压窗框导致型材开裂。这次的窗框采用的是直角拼接结构，框扇的搭接量控制在8mm，搭接量太小会导致密封胶条压缩量不足，水密性和气密性达不到国标要求，搭接量太大又会增加开关窗的摩擦阻力，时间长了会加速五金件的磨损，缩短整套窗的使用寿命。

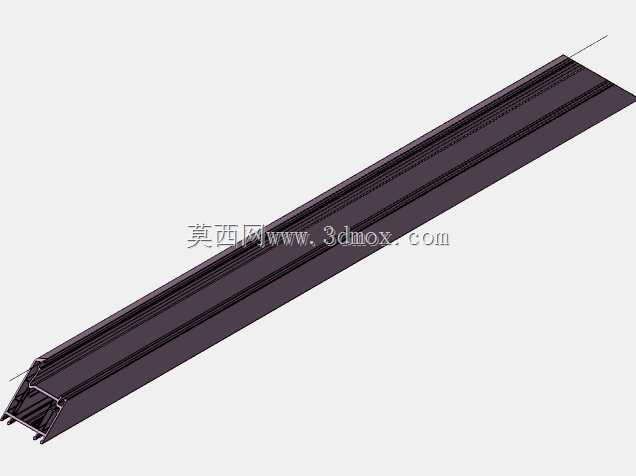

　　型材的腔室设计也做了针对性优化，多腔结构一方面可以提升型材的隔热性能，减少室内外的热量传递，降低空调和采暖的能耗，另一方面独立的排水腔可以把渗入框体的雨水及时导出到室外，避免雨水积存在型材腔体内腐蚀钢衬，排水孔的位置要错开墙体的安装面，开孔尺寸控制在长30mm宽5mm，每个独立的排水腔要设置至少两个排水孔，间距不超过600mm，防止极端暴雨天气排水不及时出现雨水倒灌进室内的问题。

　　密封胶条的安装槽采用的是通用的C型槽设计，兼容市面上常规的三元乙丙胶条，胶条的压缩量控制在30%-40%，既可以保证密封效果，又不会因为压缩量过大导致胶条过早老化失去弹性。框体的五金安装位做了局部加厚处理，因为合页、执手这些五金件的固定螺丝需要足够的咬合深度，常规PVC型材如果壁厚不够，螺丝固定后容易滑丝，使用一段时间后会出现窗扇下垂、开关卡滞的问题，加厚的安装位可以让螺丝的咬合深度达到15mm以上，保证五金件连接的可靠性。

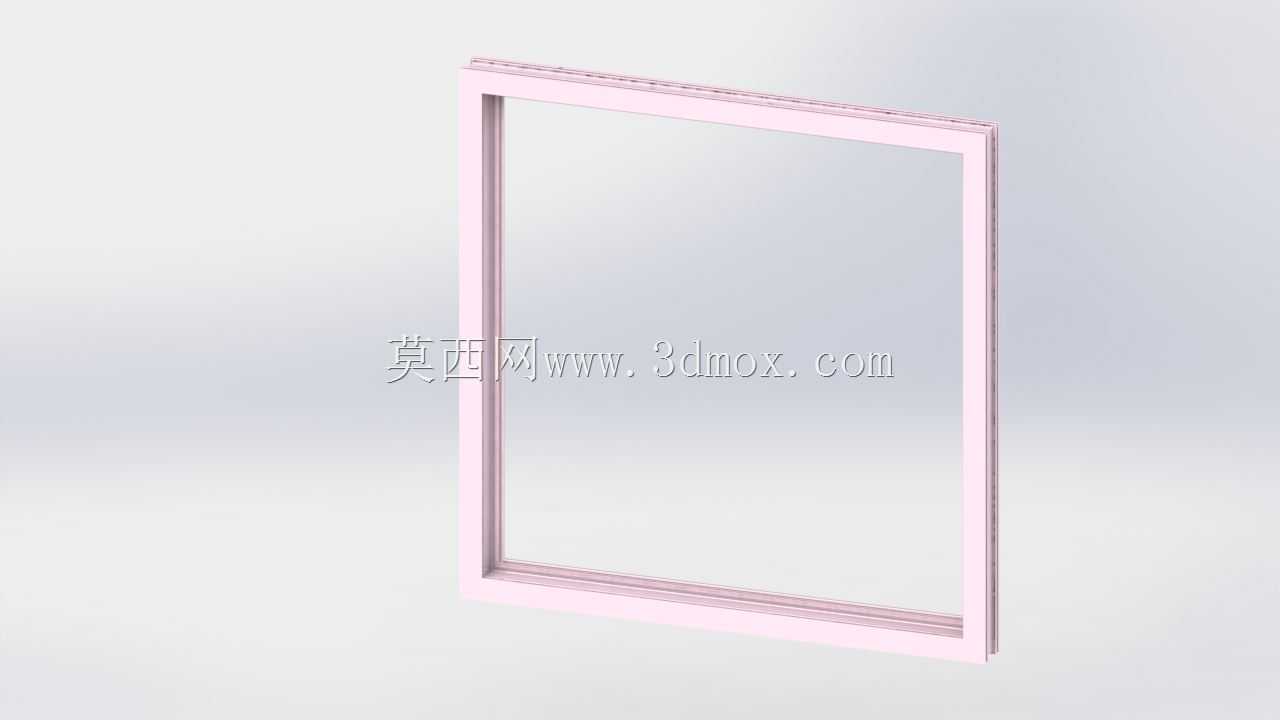

　　针对内饰搭配的需求，这次的窗框外表面做了淡粉色的饰面处理，适配儿童房、少女风家装的内饰风格，表面的光洁度控制在Ra0.8，不容易积灰，日常清洁用湿抹布擦拭即可，不需要特殊的维护。型材的转角处做了R0.5的圆角处理，避免尖锐的直角磕碰伤人，尤其是有小孩的家庭，这个细节可以降低日常使用的安全隐患。

　　建模过程中要注意各个拼接处的公差配合，45度切角的拼接公差控制在±0.1mm，保证组角之后缝隙均匀，打胶密封的时候不会出现胶缝宽窄不一的问题，影响外观和密封效果。框体的玻璃安装槽深度控制在15mm，玻璃和槽底之间要预留3mm的间隙，放置橡胶垫块，避免玻璃直接和硬质PVC型材接触，开关窗的震动导致玻璃碎裂，玻璃安装完成后要用压条固定，压条和玻璃之间也要设置密封胶条，隔绝灰尘和雨水进入室内。

　　还要考虑型材的挤出工艺可行性，所有的壁厚要尽量保持均匀，避免出现壁厚突变的位置，不然挤出成型的时候会因为冷却速度不一致导致型材变形，翘曲量超差，后续无法正常组装。加强筋的设置要合理，既可以提升型材的整体刚性，又不会因为筋位过多导致挤出难度增加，生产成本上升。

　　实际安装的时候，窗框固定要采用膨胀螺栓，固定点的间距不超过600mm，转角处的固定点距离转角的位置控制在150-200mm，不能太靠近转角，不然会导致型材开裂。固定完成后要在窗框和墙体的间隙处填充发泡胶，发泡胶要填充饱满，不能有空洞，发泡胶固化后要切除多余的部分，然后在内外侧打密封胶做密封，外侧的密封胶要采用耐候胶，抵抗紫外线和温度变化带来的老化，内侧可以采用中性硅酮胶，避免异味影响室内空气质量。

　　日常使用过程中，PVC窗框的耐腐蚀性较好，不会像铝合金窗框那样长期处于潮湿环境出现氧化锈蚀的问题，也不会像木质窗框那样容易受潮变形、被虫蛀，维护成本很低，适合卫生间、厨房这类潮湿环境的窗型使用。这次的结构设计也适配常规的推拉、平开两种开启方式的改型，只需要调整框体的轨道结构和五金安装位，就可以快速衍生出不同开启方式的窗型，缩短系列产品的开发周期，降低开模成本。
