门窗用多腔结构PVC挤出型材结构设计

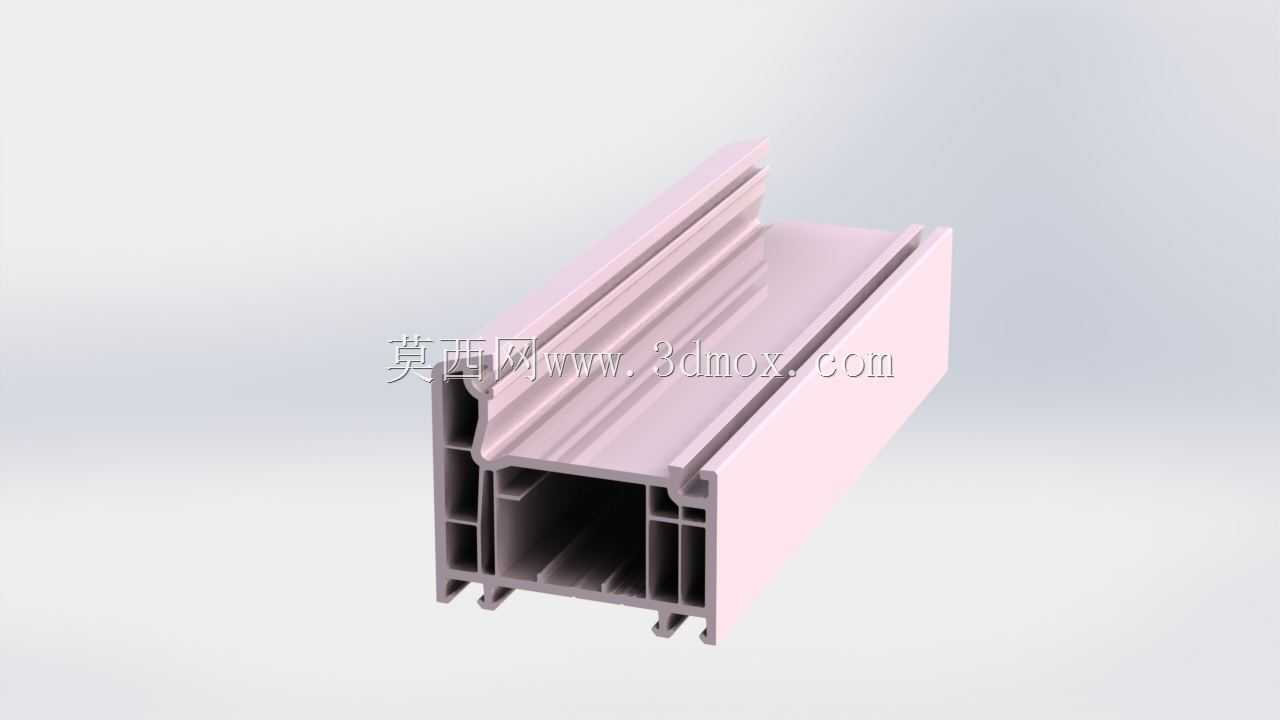

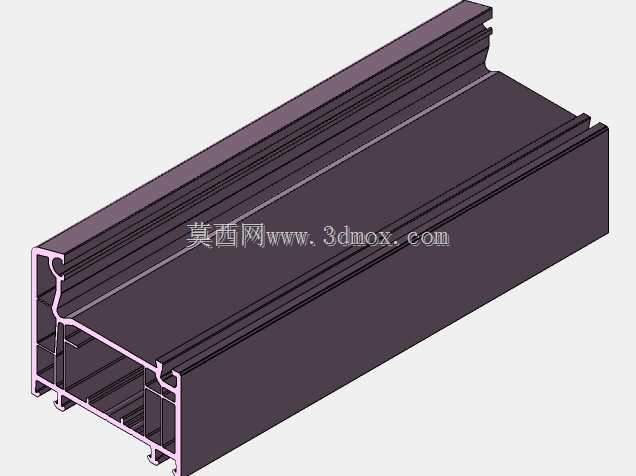

　　在民用建筑外窗、室内隔断门的型材选型环节，PVC异型材的截面结构直接决定整窗的气密、水密、保温及装配适配性，本次建模的这款型材是平开窗框扇配合位置的主受力型材，日常应用中需要同时承担玻璃承重、五金件安装固定、多道密封胶条嵌装、冷热桥阻断的多重作用。从截面结构来看，这款型材采用多腔室中空设计，不同腔室承担的功能完全独立：靠近室外侧的腔室预留了两道密封胶条的嵌装卡槽，卡槽的倒扣角度设计为15度，胶条压入后可以实现无胶固定，长期受温变影响也不会出现松脱移位，两道密封之间形成的等压腔可以快速将渗入的雨水导排到室外侧排水孔，避免雨水向室内侧渗漏。中间的主腔室是整根型材的受力核心，壁厚控制在2.2mm，内部设置了三道纵横交错的加强筋，

　　筋板厚度1.5mm，既可以提升型材整体的抗风压变形能力，也能形成多层静止空气层，阻断热量的传导路径，降低整窗的传热系数，满足严寒、寒冷地区的建筑节能要求。靠近室内侧的腔室专门预留了钢衬穿装通道，通道的内截面尺寸匹配1.5mm厚镀锌钢衬的安装公差，钢衬穿入后可以通过自攻螺丝与型材、五金件实现刚性连接，避免大尺寸窗扇在开关过程中出现型材下垂、变形的问题。型材外侧的压边结构做了阶梯式设计，最外侧的挡边高度为8mm，可以完全遮挡玻璃安装后的密封胶外露边缘，提升整窗的外观一致性，压边内侧预留了玻璃压条的安装槽，槽口的配合间隙控制在0.3mm，压条敲入后不会出现松动异响，同时可以压紧玻璃外侧的密封胶条，保证玻璃固定的牢固度。在安装边界的设计上，

　　这款型材的拼接面做了0.5mm的预变形余量，多根型材45度角切割组角时，挤压组角胶后可以实现拼接面的完全贴合，避免组角位置出现缝隙导致的漏风、渗水问题；型材与墙体连接的侧翼宽度为20mm，安装时可以完全压住墙体洞口的抹灰层，配合发泡胶、密封胶的施工，实现窗框与墙体之间的密封过渡。建模过程中完全还原了挤出成型的工艺特性，所有转角位置都做了R0.5的圆角过渡，避免挤出生产时出现应力集中导致的型材变形、开裂，所有卡槽、筋板的位置都预留了挤出模具的拔模斜度，保证型材挤出后可以顺利冷却定型，不会出现脱模卡滞的问题。针对日常使用中容易出现的五金件安装问题，这款型材在五金件安装的对应位置专门加厚了局部壁厚，合页、锁点安装位置的型材壁厚达到2.

　　8mm，自攻螺丝拧入后可以获得足够的握钉力，避免长期开关窗导致的五金件松动、移位。从实际应用的适配性来看，这款型材可以适配5+20A+5厚度的中空玻璃，搭配对应的压条可以调整玻璃安装槽的深度，满足不同隔音、保温等级的窗型设计需求，型材的外轮廓尺寸与主流的门窗加工设备的定位工装完全匹配，不需要额外调整设备参数就可以直接投入切割、铣削、组角加工，适配现有门窗加工厂的生产流程，不需要额外投入工装改造成本。在密封结构的细节处理上，型材外侧的排水孔位置做了下沉式设计，排水孔的开设位置比等压腔底面低2mm，避免雨水在腔室内积存，排水孔外侧可以配套安装防风排水盖，既可以保证雨水顺利排出，也能避免室外侧的风从排水孔倒灌进入室内，提升整窗的气密性能。
