商用双片式合页铰链结构设计

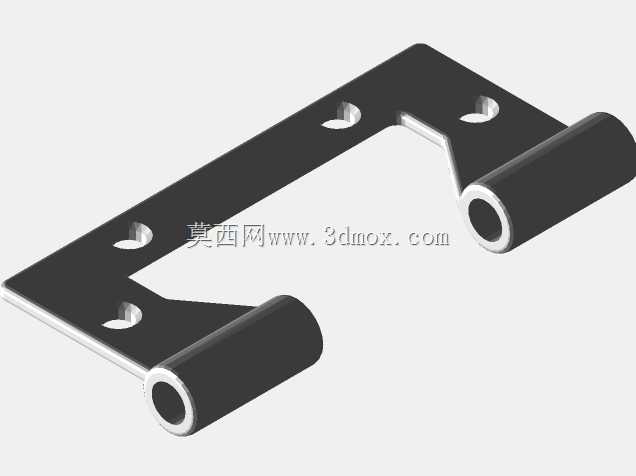

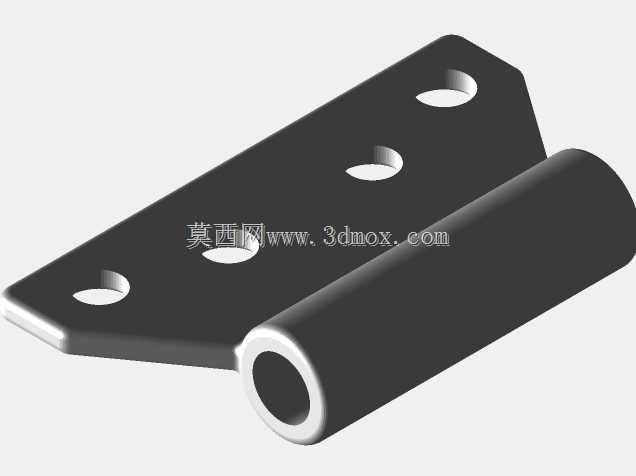

　　日常做设备护罩、小型机柜、商用展柜的铰接结构选型时，经常会碰到需要兼顾承重与安装便捷性的场景，这款双片式商用合页就是针对这类场景做的结构设计。先从实际安装边界说起，这款合页单片页片的外形尺寸控制在100mm×45mm，铰接卷管的内径为13mm，这个尺寸参数是经过多轮场景适配敲定的——100mm的页片长度可以在安装时提供足够的螺丝排布空间，三个安装孔沿页片长度方向错位排布，既避开了页片折弯处的应力集中区，也能让固定螺丝的受力点均匀分散，避免长期开合后页片出现局部变形；45mm的页片宽度刚好适配市面上常规的20-40mm规格的型材边框、木质柜体边框或是薄钣金护罩侧边，不会出现页片过宽突出安装面、或是过窄固定强度不足的问题。

　　铰接部分采用卷圆式的筒状结构，13mm的内径可以适配同直径的铰接销轴，这个直径的销轴在常规商用场景下，单组合页配合使用时可以承受单扇门体15-25kg的静载荷，完全满足商用展柜柜门、设备检修护罩、小型隔断门的承重需求。卷管与页片的衔接处做了平滑的圆弧过渡，没有尖锐的棱角，一方面是避免安装和开合过程中划伤操作人员，另一方面圆弧过渡可以分散开合过程中铰接位置的应力，避免页片与卷管衔接处出现应力断裂的问题。页片上的三个安装孔采用沉孔设计，安装时螺丝头可以完全沉入页片表面，不会突出页片平面，保证门体开合时页片与安装面之间不会出现刮擦，也让安装后的外观更平整。

　　设计这款合页的时候，特意将两个页片的结构做了对称式处理，两个页片的安装孔位完全一致，安装时不需要区分左右页片，现场装配的时候可以减少物料区分的环节，提升装配效率。页片的边缘做了小尺寸的倒角处理，去除了钣金冲压后的毛刺，不管是仓储搬运还是现场安装，都不会出现划手的问题。从实际应用场景来看，这款合页除了常规的商用柜门、设备护罩使用外，也可以用在小型工具箱、户外配电箱的门体铰接位置，页片采用平板式结构，没有多余的造型凸起，安装后可以与安装面完全贴合，不会出现缝隙过大导致的防尘防水性能下降的问题。

　　在做三维结构建模的时候，特意对卷管的同轴度做了公差约束，两个页片的卷管组合后同轴度公差控制在0.1mm以内，保证销轴穿入后开合顺畅，不会出现卡滞、松紧不一的问题。页片的厚度选用常规五金合页的通用厚度，既保证了结构强度，也不会因为过厚导致合页整体重量过大，增加不必要的材料成本。安装孔的孔径适配市面上常用的M4、M5规格的固定螺丝，现场安装时不需要额外扩孔或是更换特殊规格的紧固件，适配性更强。开合角度方面，这款合页可以实现0-180度的自由开合，完全满足常规门体的开合角度需求，不会出现开合角度不足导致门体无法完全打开、影响内部操作空间的问题。

　　从结构可靠性角度来看，平板式的页片结构没有复杂的折弯造型，冲压加工的成品率更高，批量生产时的成本控制更有优势，同时平板结构在长期使用过程中不容易出现应力变形，相比多折弯造型的合页，使用寿命更长。卷管部分采用整页卷圆的工艺，不是额外焊接套管的结构，卷管与页片是一体结构，不存在焊接脱落的风险，承重能力比焊接式卷管的合页提升30%以上，在频繁开合的使用场景下，结构稳定性更有保障。
