带螺母锁紧结构的按压式金属按钮开关

　　这类带螺母锁紧结构的按压式金属按钮，在工业控制、通讯设备、小型机电产品的操作面板上应用十分普遍，日常做设备面板布局设计时，这类元件的安装边界、操作手感、锁紧可靠性是选型阶段必须反复核对的核心点。从结构设计逻辑来看，这款按钮采用了金属外壳搭配后端插片接线的结构，前端的操作面做了圆滑的金属包边处理，操作面与壳体之间设置了密封胶圈，能够在常规的工业环境下阻挡少量粉尘、溅水侵入内部触点结构，适配多数非极端恶劣工况下的面板安装需求。配套的六角锁紧螺母是整个安装结构的核心部件，螺母与壳体前段的外螺纹配合，能够将按钮牢牢固定在预设厚度的面板开孔上，安装时只需要从面板正面将按钮本体插入开好的安装孔，从背面旋紧六角螺母即可完成固定，不需要额外的辅助固定结构，安装效率较高，也方便后期设备维护时的拆卸更换。

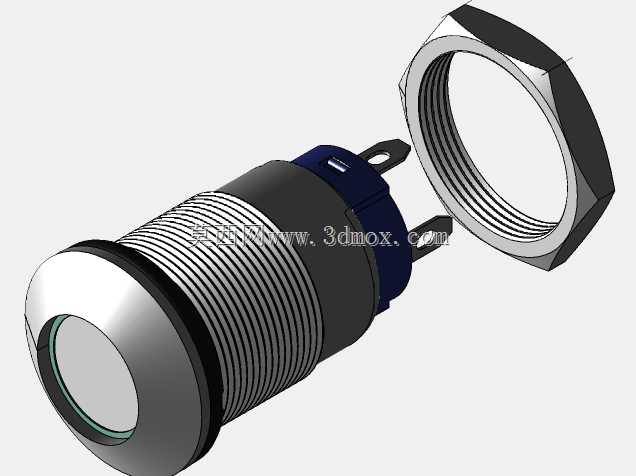

　　从实际使用场景来说，这类按钮常被用作设备的电源启动、功能切换、信号触发控件，在通讯类终端设备、小型工控装置、检测仪器的操作面板上都能见到同结构产品的身影。设计这款模型时，首先还原了按钮按下位置的实际装配状态，将操作帽的下压行程位置做了准确还原，能够直观展示按钮工作时的外部形态，方便结构设计人员在做面板布局时核对操作面的突出高度，避免出现按钮突出量过大容易被误碰、或是突出量过小操作时按压不到位的问题。接线端采用的是标准快插插片结构，模型中还原了两个插片的实际间距与外形尺寸，能够帮助设计人员提前核对后端接线的空间余量，避免安装后出现插片与设备内部其他结构干涉、接线端子无法正常插接的问题。

　　安装尺寸方面，这类按钮的壳体主体为圆柱形结构，外螺纹段的直径与六角螺母的对边尺寸是面板开孔设计的核心参数，建模时严格按照同规格实物的尺寸比例还原，螺纹段的长度适配常规厚度的金属或塑料面板，锁紧螺母旋紧后能够提供足够的压紧力，即使设备在运输、运行过程中存在一定振动，也不会出现按钮松动、移位的情况。按钮的操作面做了平面化处理，既可以保留空白状态供后期印制功能标识，也可以适配带指示灯的同规格型号扩展，内部的触点结构虽然在外部模型中没有完全展示，但外部的安装、操作、接线相关的结构都做了精准还原，完全能够满足设备布局设计、干涉检查、装配演示的使用需求。

　　在做整机结构设计时，这类小型控制元件的模型精度往往会影响整个面板装配的合理性，很多新手设计人员容易忽略按钮后端的接线空间、螺母锁紧的操作空间，导致实际装配时出现扳手无法伸到螺母位置、接线后导线弯折半径不足的问题，这个模型将后端插片的位置、螺母的外形尺寸都做了1:1的还原，设计时直接将模型调入装配体，就可以直观核对各个方向的空间余量，提前规避装配干涉问题。按钮表面的滚花结构也做了细节还原，虽然安装时主要依靠背面的六角螺母锁紧，但前段的滚花结构可以在螺母初步旋紧后，辅助调整按钮的周向位置，保证按钮上的标识方向与面板整体布局保持一致。操作帽与壳体之间的配合间隙也按照实际产品的公差范围做了还原，能够直观展示按钮按压过程中的活动空间，方便设计人员核对面板开孔与按钮之间的配合间隙，避免开孔过小导致按钮卡滞、或是开孔过大导致固定后缝隙过大影响外观与防护性能。
