手动夹持剪切用 Alicate 钳子结构设计

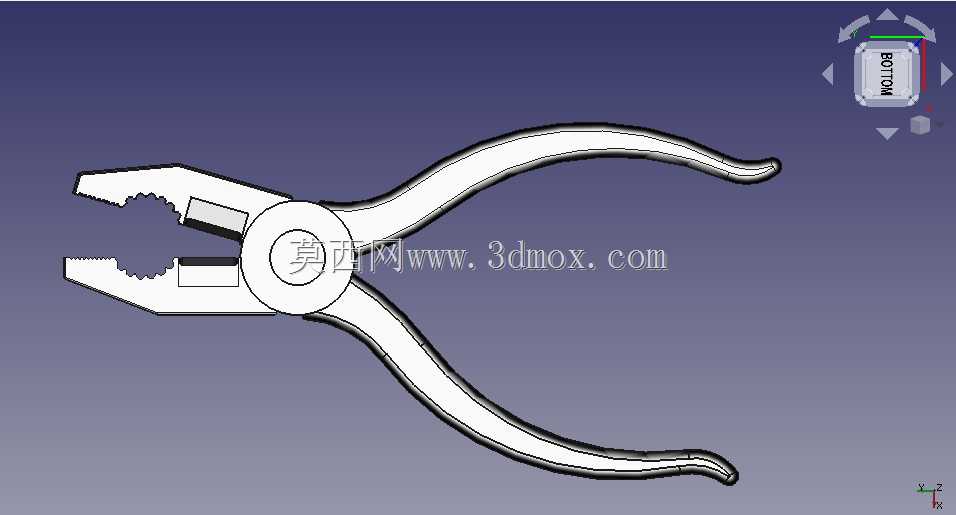

　　日常设备维保、五金加工、电子装配场景里，这类手动钳具是每个工位工具盒里不会缺席的基础工装，不管是线束加工工位整理铜芯线缆、设备维修时拆卸卡簧与固定销、五金加工中夹持薄金属片做定位，还是居家场景里处理硬质线材、弯折薄金属件，都能看到这类钳具的使用身影。不同于尖嘴钳侧重狭小空间操作、斜口钳侧重单一切割功能，这款钳具在钳头位置整合了多组功能结构，靠近钳轴的位置设置了带齿纹的夹持区，齿纹做了等距钝化处理，既可以保证夹持工件时不打滑，又不会在软质金属或者塑料工件表面留下过深的压痕，避免损伤待加工工件的表面质量；钳头最前端是平口剪切刃，刃口做了错位贴合处理，闭合时间隙控制在0.02mm以内，剪切1mm以下的硬铜线、细铁丝时不会出现连边、毛刺的问题，能满足电子装配中线束裁断的精度要求。

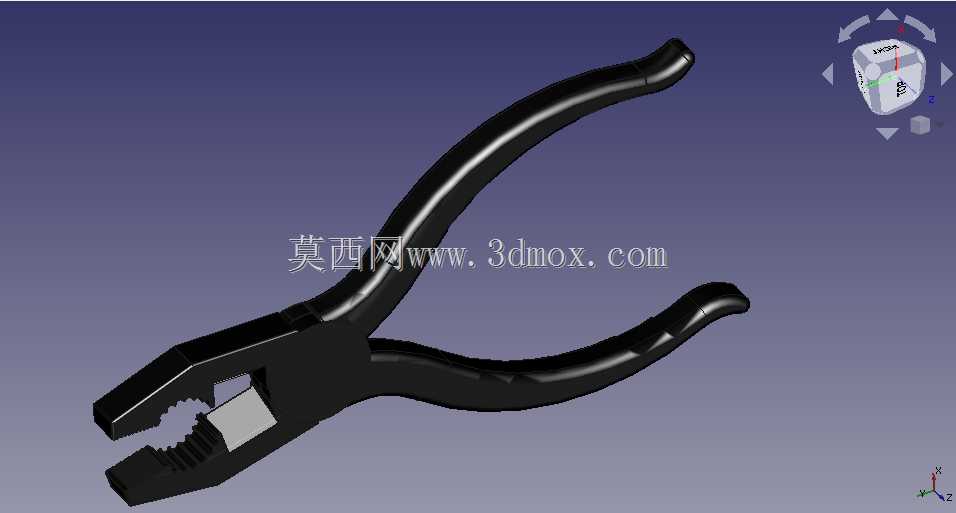

　　从结构设计逻辑来看，这款钳具采用了经典的杠杆增力结构，钳轴作为支点，手柄端的力臂长度是钳头工作端力臂的3.2倍，按照杠杆力学计算，人手在手柄处施加200N的握力时，钳头夹持位置可以输出超过600N的夹持力，剪切刃位置的剪切力可以达到1200N以上，足够应对日常场景下绝大多数的夹持、剪切需求，不需要额外施加过大的握力就能完成操作，长时间使用也能降低手部的疲劳感。钳身整体采用对称式结构设计，左右两片钳身的轮廓完全一致，加工时可以采用统一的冲压模具进行毛坯成型，后续只需要对刃口、钳轴孔做精加工即可，能有效降低批量生产时的加工成本，也方便后续的维护更换，如果其中一片钳身出现磨损，只需要拆卸钳轴更换对应配件就能继续使用，不需要整体报废。

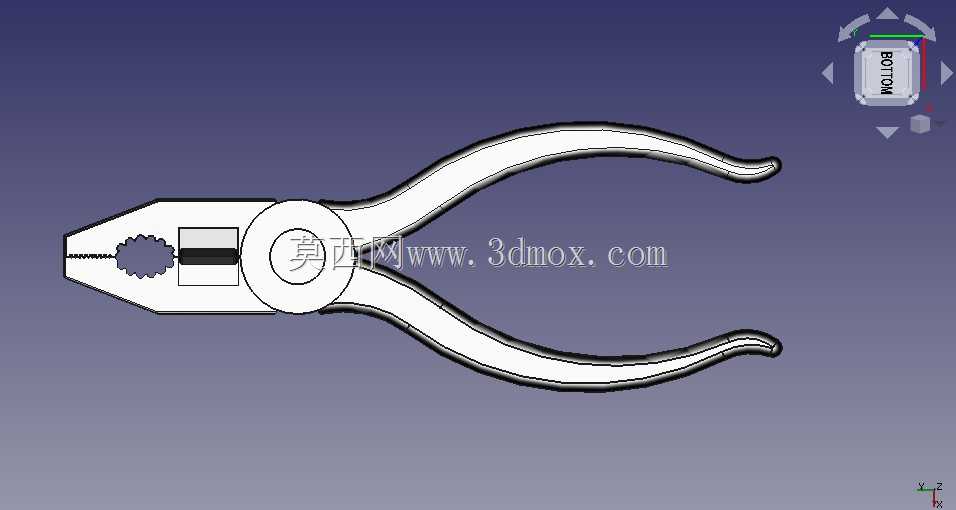

　　手柄部分做了符合人体工学的弧形弯曲设计，弯曲弧度贴合人手握持时的手掌轮廓，手柄末端做了向外的微扩处理，握持时手掌的受力分布更均匀，不会出现局部压强过大硌手的问题；钳身整体闭合时，两个手柄之间预留了12mm的安全间隙，避免握力过大时夹伤手掌。钳头与手柄的过渡位置做了圆弧倒角处理，没有尖锐的棱角，在狭小空间操作时不会刮碰到周边的工件或者线路，降低操作过程中的安全隐患。

　　从安装与适配边界来看，这款钳具的钳轴采用标准的圆柱销配合，销孔直径为8mm，钳身最大张开角度为45度，完全张开时钳头尖端的开口距离为32mm，可以夹持最大直径30mm的柱状工件；钳身整体长度为160mm，属于6寸级别的通用手动钳，整体重量控制在180g左右，放在工具袋或者工位工具盒里不会占用过多空间，携带和取用都很方便。钳身的厚度为8mm，在钳轴位置做了局部加厚处理，保证频繁开合使用时钳轴位置不会出现变形、开裂的问题，刃口部分做了局部淬火处理，硬度达到HRC55-60，兼顾了刃口的耐磨性和钳身整体的韧性，不会因为受力过大出现刃口崩裂或者钳身断裂的问题。

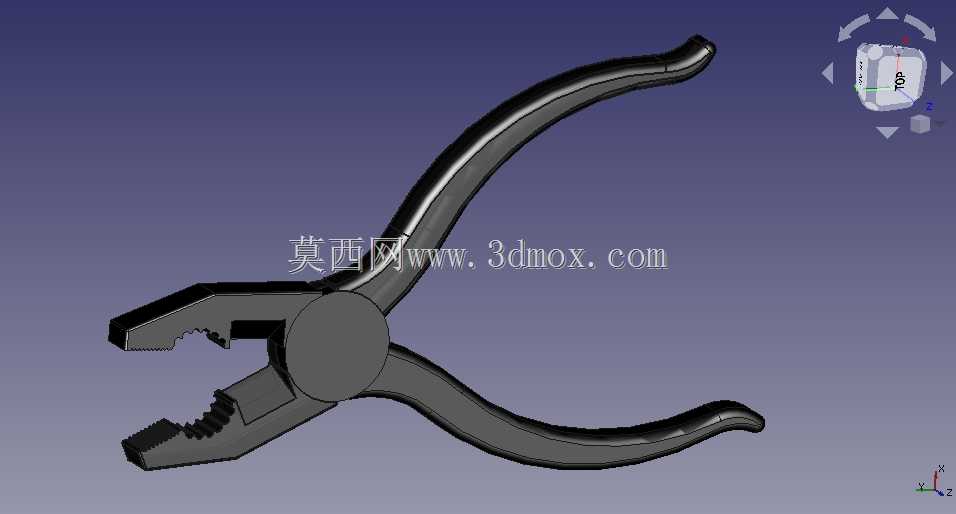

　　在实际建模过程中，需要重点控制左右两片钳身的配合精度，尤其是刃口位置的贴合度、钳轴孔的同轴度，如果钳轴孔的同轴度误差超过0.05mm，钳身开合时就会出现卡滞、晃动的问题，刃口位置也会出现错位，影响剪切效果；齿纹夹持区的齿深控制在0.3mm，齿形角度为60度，既保证足够的摩擦力，又不会因为齿深过深导致应力集中，降低钳头的结构强度。手柄部分如果后续要加装防滑绝缘套，只需要在现有手柄轮廓基础上预留2mm的套层厚度即可，不需要改动钳身的主体结构，适配不同使用场景下的绝缘、防滑需求，比如带电作业场景下可以加装耐压绝缘套，湿滑操作场景下可以加装橡胶防滑套，拓展钳具的适用范围。
