60mm孔径法兰式直线轴承轴支座结构

　　在自动化输送线、点胶设备、小型移栽模组这类需要直线往复运动的设备里，轴类支撑部件的选型直接影响整套导向机构的运行精度与使用寿命，这款60mm规格的法兰式轴支座，就是针对大直径光轴导向场景设计的支撑固定元件。日常设备调试中经常遇到这类问题：光轴跨距过大时，高速往复动作会出现轴体挠曲变形，直接带动滑台出现运行卡顿、定位精度偏移，严重时还会加剧直线轴承内壁的磨损，提前报废导向组件，而这类对开式法兰支座的作用，就是在光轴的合理跨距位置提供刚性支撑，把轴体的悬空长度控制在允许挠度范围内，从安装基础上抵消长轴运行的形变问题。

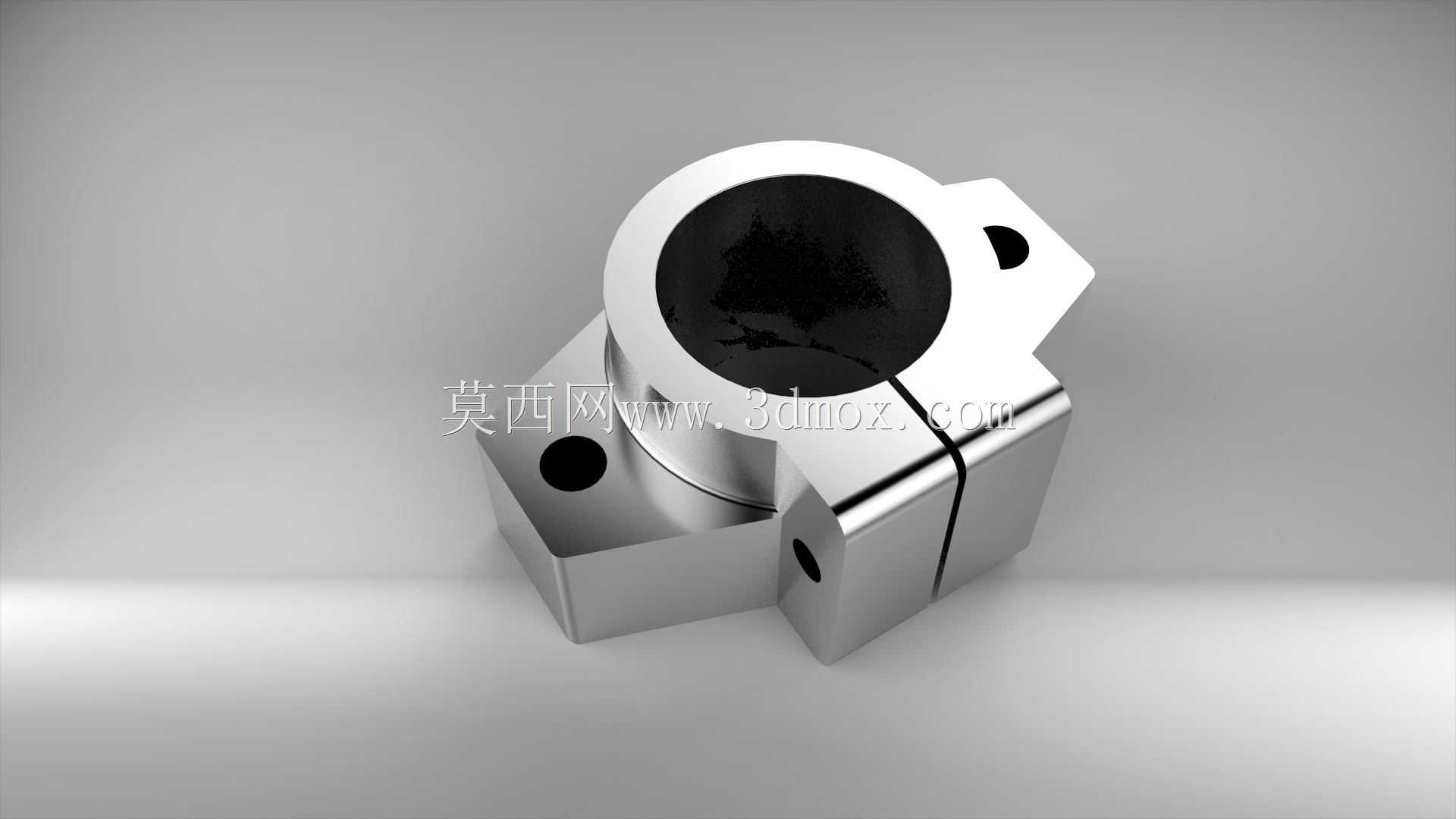

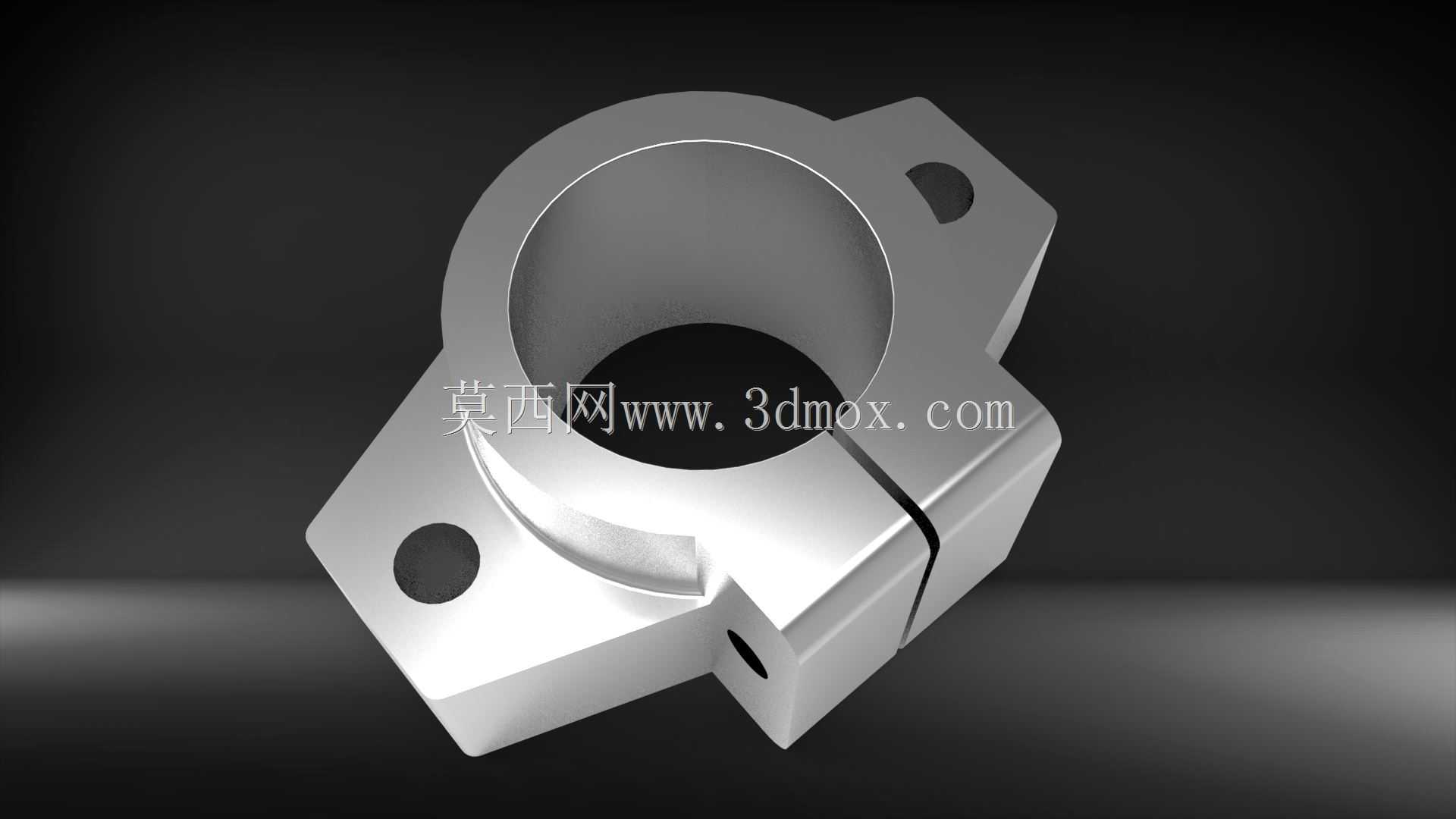

　　从结构设计逻辑来看，这款支座采用对开夹紧式结构，区别于传统顶丝固定的轴支座，整周环抱的夹紧方式不会在光轴表面形成顶丝压痕，后期维护拆卸光轴时不会因为表面凹点划伤直线轴承的密封件与滚动体。支座主体的安装法兰采用菱形切边设计，相比圆形法兰能在紧凑安装空间里减少占用面积，两个安装孔的孔位经过同轴度校验，安装时可以通过法兰面与设备安装基板的贴合，直接保证支座内孔与安装面的垂直度，不需要额外做打表校正，能大幅缩短现场装配的调校时间。支座侧面的开缝设计是整个结构的核心细节，夹紧螺栓锁紧时，开缝处产生的均匀形变会把抱紧力均匀分布在整圈光轴接触面上，不会出现局部应力集中导致的轴体变形，同时抱紧力的大小可以通过螺栓锁紧扭矩精准控制，既可以满足固定端支撑的完全锁死需求，也可以调整扭矩作为支撑端允许微小热胀位移的滑动支撑。

　　从安装边界尺寸来看，这款支座适配公称直径60mm的直线光轴，法兰安装面的厚度经过刚性校核，在常规1m/s的运行线速度、5kg以内的滑台负载工况下，法兰面不会因为长期受交变载荷出现弯曲形变。支座底部的定位凸台可以直接卡入设备安装板的预制沉孔，安装时不需要反复调整支座的中心高度，只要凸台完全卡入沉孔，就能保证支座内孔中心高与同规格导向轴支座的中心高一致，多支座同轴布置时能快速对齐轴心，减少逐件调校的工作量。支座的夹紧螺栓孔采用内六角沉孔设计，安装时可以从法兰面上方直接锁紧，不需要在安装板下方预留扳手操作空间，对封闭结构的设备机架非常友好。

　　实际应用场景中，这类支座常搭配同内径的开口型直线轴承使用，在大型门板导向机构、重型物料推送机构、长行程喷涂设备的水平导向轴上布置，一般根据轴的总长度设置2-4个支撑点，当轴总长超过1.2m时，在轴的中间位置增加一个该款支座，就能把轴的最大挠度控制在0.02mm/m以内，完全满足普通工业设备的导向精度要求。不同于立式轴支座需要额外加工安装立板，这款法兰式支座可以直接固定在设备的铝型材框架、钢板焊接机架的平面上，不需要额外加工支撑立板的安装面，能降低整套机架的加工成本。在垂直安装的光轴场景中，这款支座还可以作为光轴的轴向限位件使用，通过抱紧力承担光轴及轴上负载的轴向重量，不需要额外加装轴用挡圈或者定位轴肩，简化轴端的加工工序。

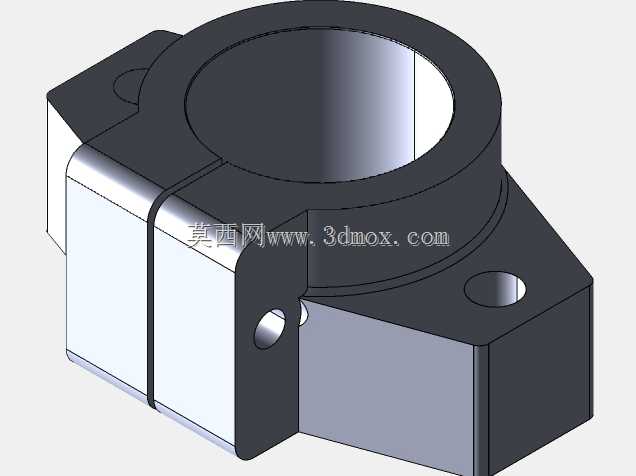

　　建模过程中需要重点关注几个配合尺寸的公差控制：首先是支座内孔的尺寸公差，要控制在H7级别，保证与光轴的间隙配合在合理范围，过大会导致支撑时轴体出现径向窜动，过小则会导致抱紧时内孔形变夹死光轴；其次是两个安装孔的中心距公差，要控制在±0.05mm以内，避免安装时出现孔位错位强行锁紧导致支座内孔变形；另外开缝的宽度要控制在1.5-2mm之间，既能保证锁紧时足够的形变量，又不会因为开缝过宽导致夹紧时支座出现不可逆的塑性变形。支座的所有棱边都做了C1的倒角处理，安装时不会划伤操作人员的手套，也不会在光轴穿入时刮伤光轴的镀铬表面，从细节上避免装配过程中对零件表面的损伤。
