自行车传动系统齿盘结构设计

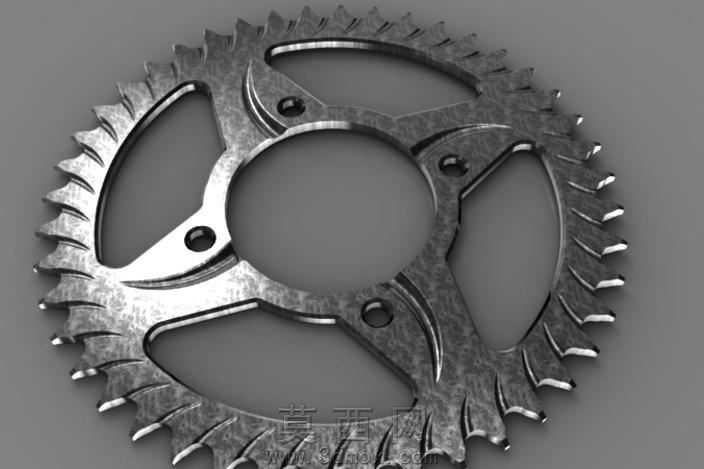

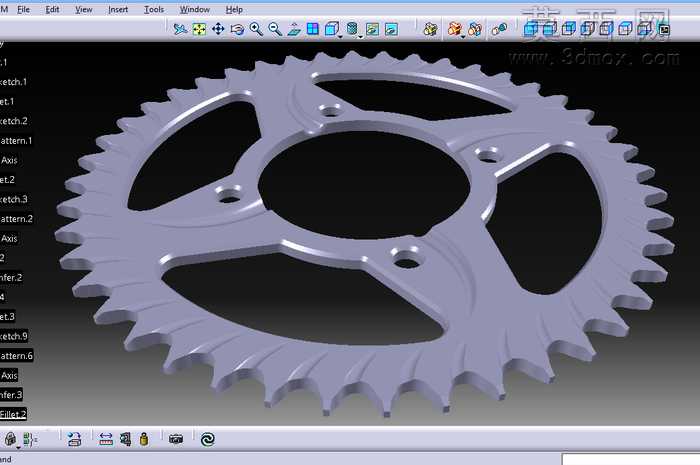

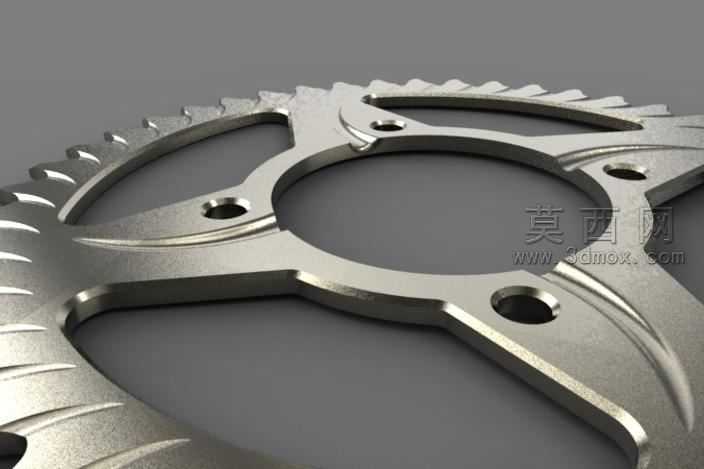

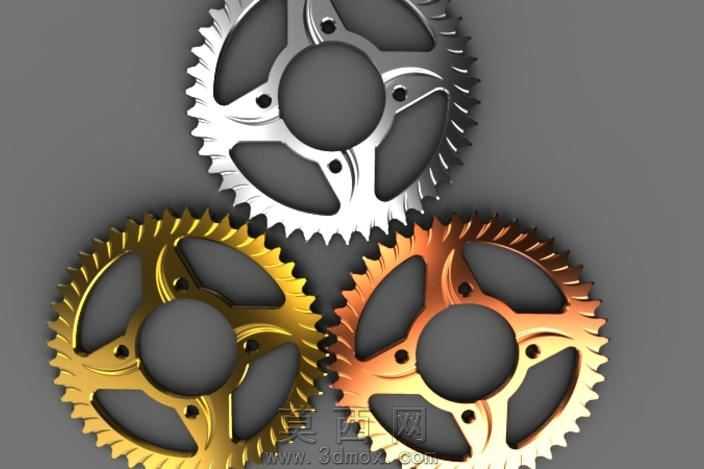

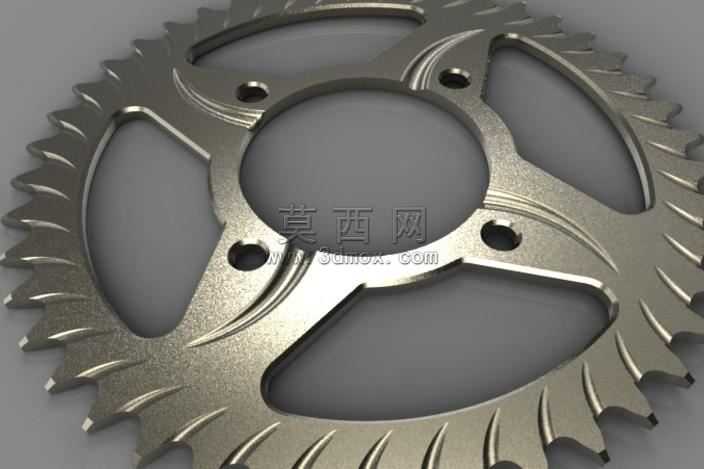

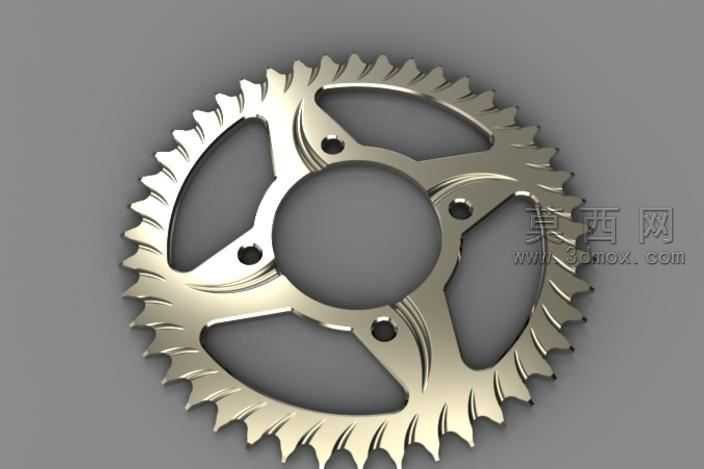

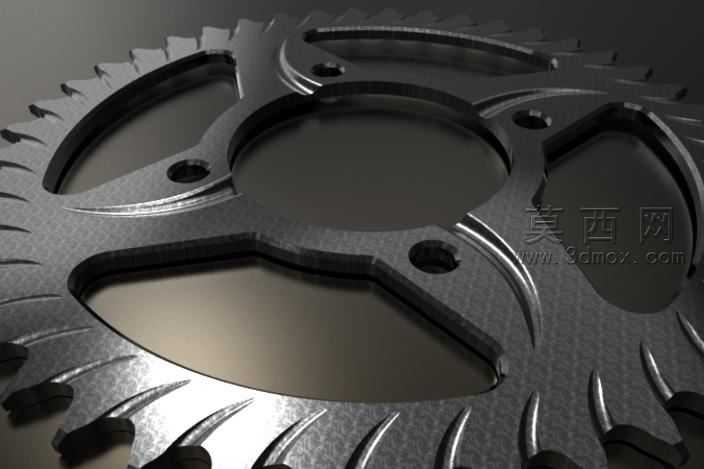

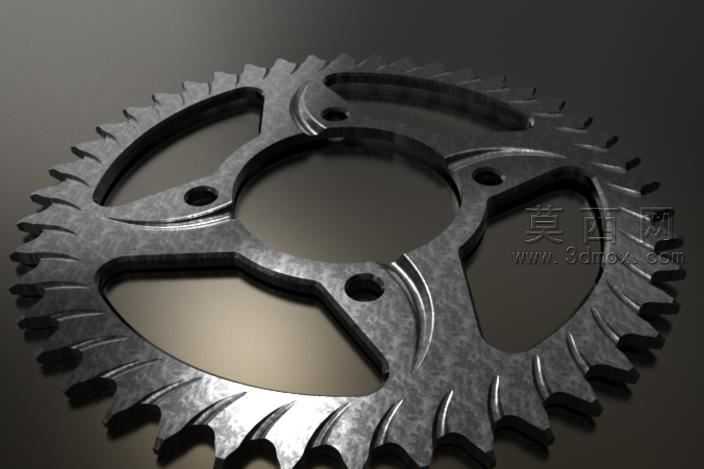

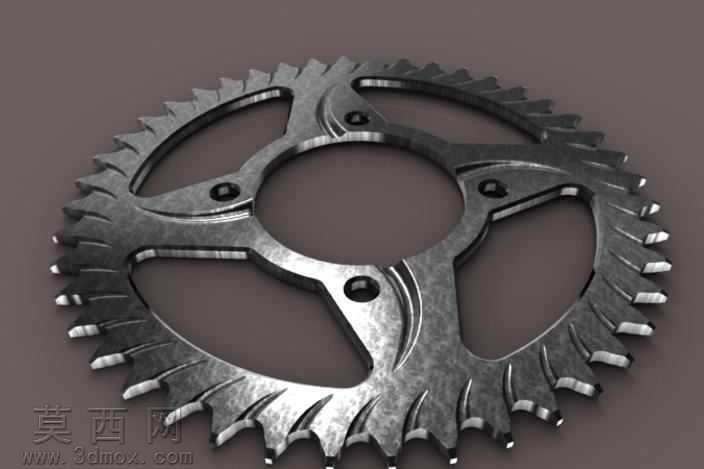

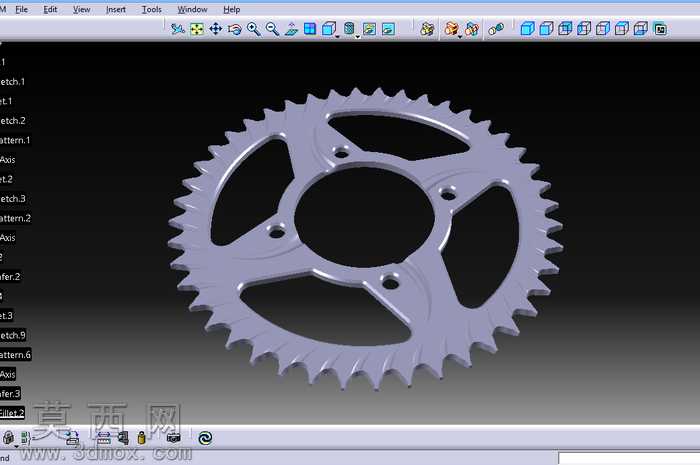

本作品为自行车传动系统核心部件齿盘的三维设计成果，建模过程依托三维设计软件完成，采用混合建模思路兼顾参数化调整与曲面细节塑造，完整还原了齿盘的全部结构特征。整体建模从齿盘的功能需求出发，首先确定中心安装孔的基准定位，围绕中心轴完成整体轮廓的草绘搭建，齿形部分严格匹配自行车链条的啮合尺寸，每一个轮齿的齿顶圆弧、齿根过渡曲面都经过精准参数约束，保证传动过程中与链条的贴合度，减少骑行过程中的传动卡顿与磨损。主体盘体采用轻量化镂空结构设计，四个对称分布的镂空槽在保证盘体结构强度的前提下，有效降低了零件自重，同时提升了骑行过程中的散热表现，避免长时间传动带来的热量堆积。安装位的三个定位孔与中心孔的同轴度经过严格公差约束，可保证齿盘安装后与曲柄的配合精度，避免转动过程中出现偏摆问题。材质渲染部分采用金属铝合金质感，还原了真实自行车齿盘的哑光金属表面效果，边缘的倒角、过渡圆角都做了精细化处理，既符合实际加工的工艺要求，也避免了尖锐边角带来的安全隐患。设计过程中充分考虑了零件的加工可行性，所有曲面都满足冲压或CNC加工的工艺要求，没有出现无法落地的异形结构，整体结构兼顾了传动效率、结构强度与轻量化需求，可直接用于自行车配件的设计参考、装配模拟以及加工生产的前期验证。
