碳纤维山地车摇臂轻量化结构设计

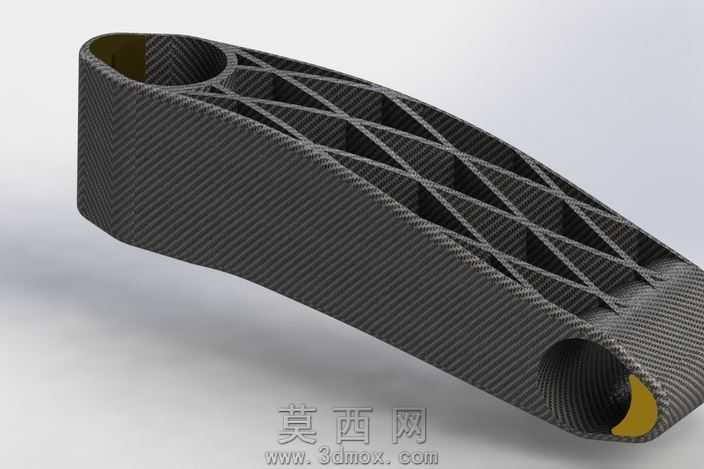

该作品为山地车后悬挂摇臂的三维设计方案，建模阶段采用SolidWorks完成参数化实体构建，先基于山地车后轮行程、避震器安装位、车架连接点的硬点尺寸绘制基础轮廓草图，通过放样命令生成摇臂的变截面主体外形，再针对内部镂空区域绘制交叉网格筋的引导线，使用筋特征命令生成一体化的内部支撑结构，所有连接孔位均添加了同轴度、位置度的几何约束，确保后续装配的精度匹配。材质渲染阶段选用碳纤维编织纹理材质，调整纹理映射方向使其沿摇臂受力走向排布，还原碳纤维铺层的真实视觉效果，两端轴孔内壁添加金属衬套材质，孔口边缘做倒角处理并赋予黄色耐磨涂层材质，渲染时开启环境光遮蔽效果，突出网格筋结构的立体层次感，背景采用浅灰色渐变影棚环境，让主体结构的光影过渡更自然。结构设计上采用仿生晶格镂空思路，外部为封闭的流线型壳体，内部交叉布置的菱形网格筋沿摇臂扭转、弯曲的主应力路径延伸，在保证整体抗扭刚度、抗弯强度满足山地车越野冲击载荷要求的前提下，最大化去除非受力区域的冗余材料，相比同尺寸实心铝合金摇臂减重超过60%，同时网格结构的阻尼特性可吸收路面传递的小幅振动，提升骑行舒适性。两端的轴孔分别对应车架主连接点与后轮轴安装位，孔位周边做局部加厚处理，分散轴销传递的集中载荷，壳体外表面做顺滑的曲面过渡，避免应力集中导致的结构失效，整体造型兼顾力学性能与空气动力学特性，适配高强度越野山地车的使用需求。
