M10规格六角自锁护壁螺母三维设计

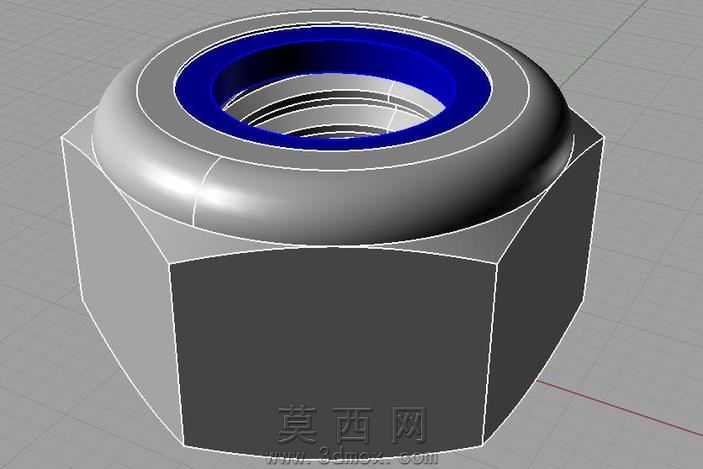

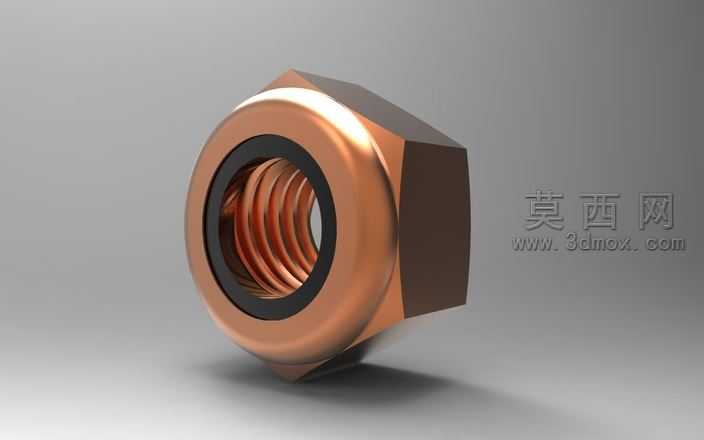

本作品为M10规格六角自锁护壁螺母的三维参数化建模成果，建模过程严格遵循UNI7473与ISO7040双重标准的尺寸公差要求，先通过草图绘制完成六角主体的正六边形外轮廓基准，约束对边尺寸、对角尺寸的公差带范围，再以旋转凸台命令生成顶部带圆弧过渡的护壁凸缘结构，该凸缘采用大圆角流线型设计，既能够在安装时分散接触面压应力，避免被连接件表面被压溃损伤，也能提升螺母整体的结构强度，降低边角磕碰导致的变形概率。内螺纹部分采用扫描切除方式生成标准M10公制粗牙螺纹，牙型角严格控制为60度，同时在螺纹末端设计了自锁变形区，通过预置的径向收窄结构实现安装后的螺纹副防松效果，无需额外加装弹簧垫圈即可满足振动工况下的锁止需求。材质设置上分别为六角主体赋予哑光灰色金属材质，还原碳钢紧固件的喷砂表面质感，为顶部护壁区域赋予深蓝色工程塑料包覆材质，模拟实际产品中尼龙或橡胶护壁的防滑、绝缘防护效果，渲染阶段采用三点布光方案，主光从侧上方45度投射突出六角棱边的结构转折，辅光弱化暗部死黑区域，补光勾勒顶部圆弧凸缘的高光轮廓，背景采用浅灰色网格地面增强三维空间纵深感，最终渲染图清晰展现了螺母的内外结构比例、各部位的过渡特征与不同材质的视觉差异。设计过程中重点校核了六角扳拧空间的最小尺寸、护壁凸缘的厚度强度、自锁区的变形量范围，确保模型既符合标准件的互换性要求，也能直观呈现该类自锁螺母的防松原理与结构优势，可用于机械设计教学、紧固件选型演示、装配仿真模拟等场景。
