手持长丝胶带柜式封装机构三维设计

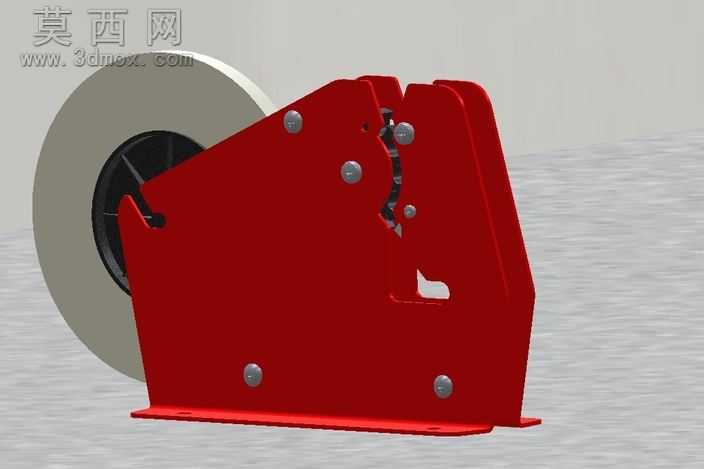

本作品为面向封装作业场景设计的手持长丝胶带柜式封装机构，整体采用三维参数化建模方式完成全结构搭建，建模过程中对各零部件的装配公差、运动干涉情况做了逐一校验，确保机构运动逻辑符合实际使用需求。模型主体承载结构采用加厚钣金折弯成型设计，建模时对钣金的折弯圆角、安装孔位、加强筋结构都做了精细化还原，表面赋予高光亮面红色烤漆材质，渲染阶段调整了材质的反光度、粗糙度参数，还原金属漆面的真实质感，同时在边角位置添加了细微的磨损做旧效果，提升模型的真实感。机构核心的胶带承载轮采用中空轮体结构，轮缘做了防滑磨砂处理，材质设置为哑光灰色工程塑料，与红色主体结构形成鲜明的视觉区分，轮体内部的轴承安装位、限位卡槽都做了1:1的结构还原，保证胶带卷安装后转动顺畅无卡滞。传动部分采用棘轮棘爪的间歇传动结构，建模时对棘爪的齿形轮廓、复位弹簧的安装位、联动拨杆的运动行程都做了运动仿真验证，确保每次触发都能精准送出设定长度的胶带，长丝导向槽内嵌于主体结构内侧，槽体边缘做了圆角过渡处理，避免长丝输送过程中出现刮丝、断丝问题。底部安装法兰采用平直钢板设计，预留了四个对称分布的固定安装孔，既可以作为手持设备使用，也可以通过螺栓固定在工作台面作为固定式封装工位使用。渲染阶段采用了工作室柔光布光方案，主光源从侧上方45度角照射，突出主体结构的轮廓层次，辅助光源补亮暗部细节，避免结构阴影过重遮挡关键设计细节，地面添加了微弱的反射效果，让整体渲染画面更具空间感。整个设计兼顾了手持操作的便携性与固定式安装的稳定性，结构紧凑无冗余部件，各易损件都设计为快拆结构，方便后期维护更换耗材，能够满足小批量封装作业的使用需求。
