不锈钢动力辊道输送设备结构设计

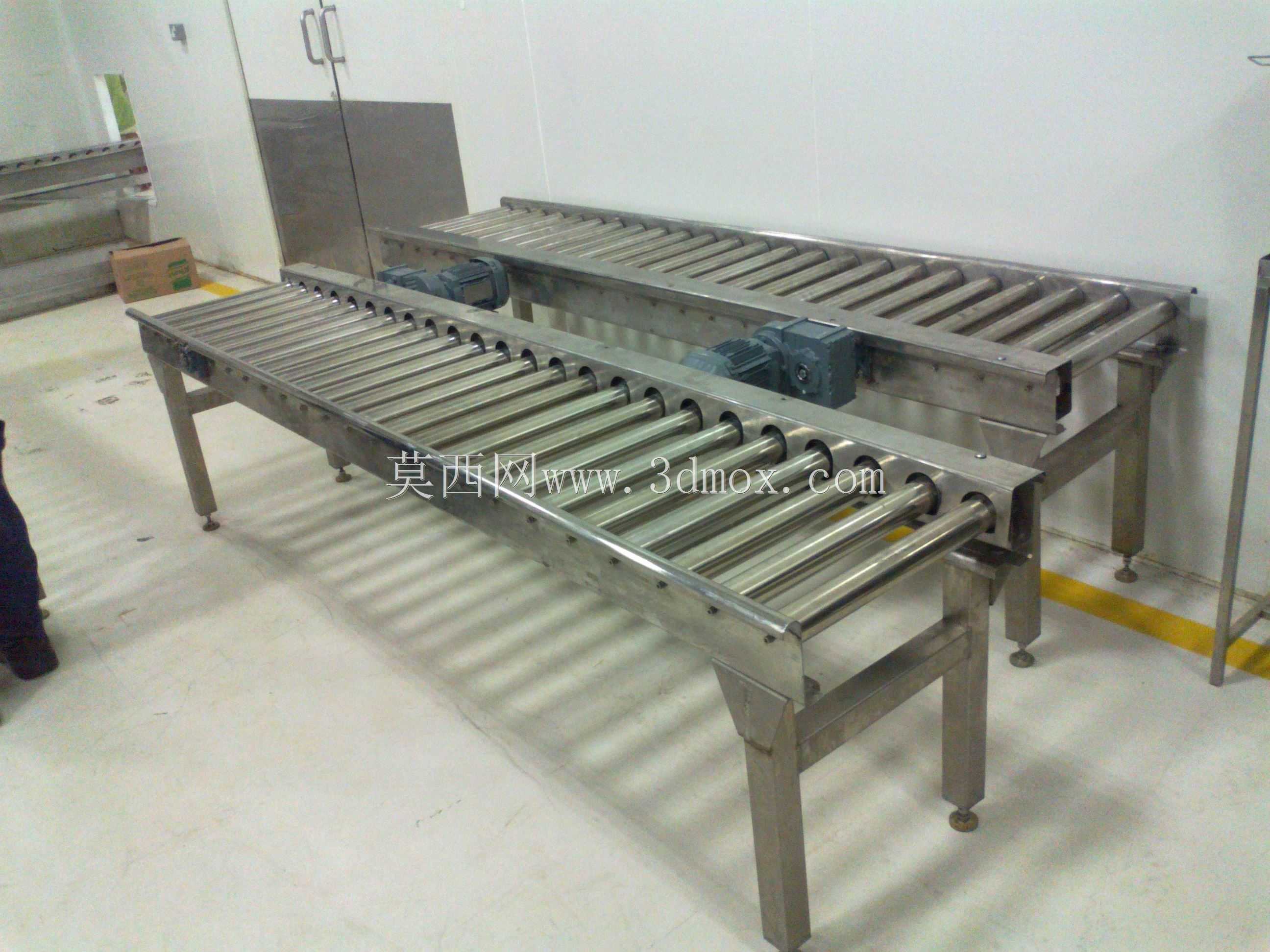

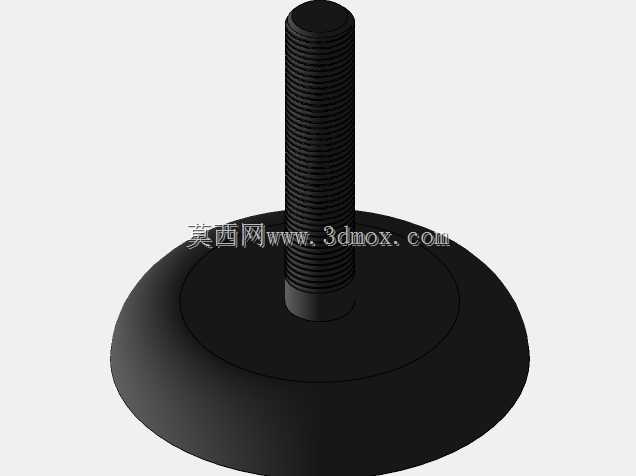

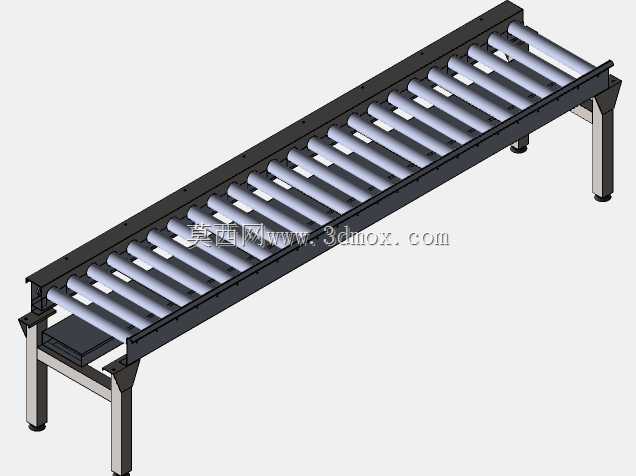

　　这款辊道输送设备主要面向洁净生产车间、食品加工包装段、电子零部件组装线、成品仓储分拣段的物料转运场景，整体采用不锈钢材质打造机架与辊筒主体，适配对设备耐腐蚀、易清洁有要求的生产环境，可直接衔接生产线上的加工工位、包装工位、检测工位，完成箱装物料、规则块状工件、托盘载具的水平方向连续输送，替代人工搬运实现工位间的物料自动流转，降低车间内重复转运的人力消耗，同时减少人工搬运过程中可能出现的工件磕碰、物料掉落损耗问题。从结构设计层面来看，设备采用分段式机架拼接思路，单段机架采用矩形不锈钢型材焊接成型，支腿配置可调式脚杯，可根据车间地面的实际平整度调整支腿高度，保证整线辊面的水平度误差控制在合理范围内，避免输送过程中物料出现偏斜、

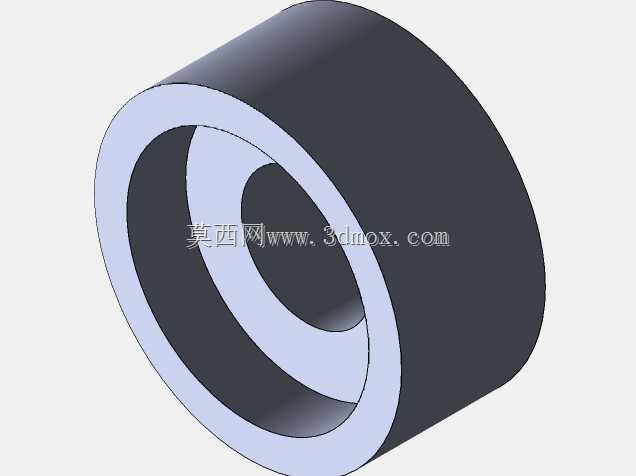

　　滑移跑偏的问题。驱动单元采用侧装式减速电机搭配链传动结构，将动力传递至每根主动辊筒，辊筒间通过链轮链条实现动力同步传递，可根据输送物料的单重调整辊筒间距与驱动电机功率，保证输送过程中动力输出平稳，不会出现辊筒打滑、物料卡滞的情况。设备的安装边界需要结合车间现场的布局确定，单段设备的长度可根据工位间距灵活定制，宽度适配常规托盘、周转箱的外形尺寸，安装时需要预留侧方驱动单元的维护空间，保证后期检修、链条张紧调整、辊筒更换操作有足够的操作余量，设备对接上下游设备时，需要保证衔接处的辊面高度差控制在2mm以内，避免物料经过衔接位置时出现卡顿、冲击。辊筒采用不锈钢精密管加工，两端配置密封式轴承，可有效阻挡车间内的粉尘、水汽进入轴承内部，

　　延长辊筒的使用寿命，降低日常维护的频次，机架表面经过拉丝处理，不易积灰，日常清洁时可直接采用擦拭或者低压冲洗的方式完成设备表面清洁，适配洁净车间的卫生管理要求。在实际选型应用中，可根据输送物料的重量、输送速度要求调整辊筒的壁厚、驱动电机的减速比，针对较重的托盘类载具，可适当加密辊筒间距，增大单根辊筒的承载能力，针对较轻的成品包装箱，可适当放大辊筒间距，控制设备的整体制造成本。设备的侧边可根据需求加装导向挡边，避免输送过程中物料向侧边偏移掉落，也可配合阻挡机构、扫码设备、分拣机构实现物料的定点停靠、信息识别、自动分流功能，拓展设备的应用适配性，满足不同生产场景下的输送需求。设计过程中需要重点校核机架的承重变形量，

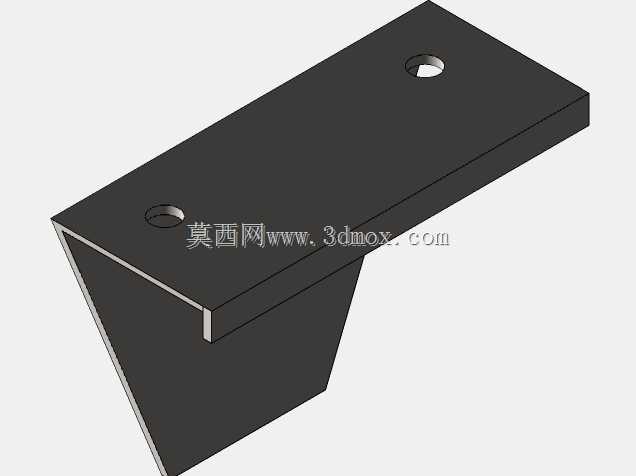

　　保证满载状态下机架的中部挠度不超过允许值，避免长期满载运行出现机架变形、辊筒轴线偏斜的问题，链传动部分需要配置可调节的张紧结构，方便后期链条磨损后进行张紧调整，保证动力传递的稳定性，支腿与机架的连接位置采用加强筋焊接，提升支腿的支撑刚度，避免设备运行过程中出现晃动、共振的问题。
