90度转弯滚筒输送线弯头结构设计

　　在车间布局规划中，直线输送段往往无法完全匹配厂房柱距、工序排布的走向需求，转弯段的设计合理性直接决定整条输送线的运行流畅度，这款转弯滚筒弯头正是为解决输送路径转向需求开发的结构单元。日常应用场景覆盖包装生产线成品流转、电商仓储分拣线转向、食品加工车间物料转运、电子组装工序间工件传递等多个场景，可对接同宽度的直线滚筒输送段，实现工件在水平面上的90度转向输送，无需额外设置人工转运动作，能有效缩减线体占用的厂房横向空间，适配紧凑布局的生产车间需求。

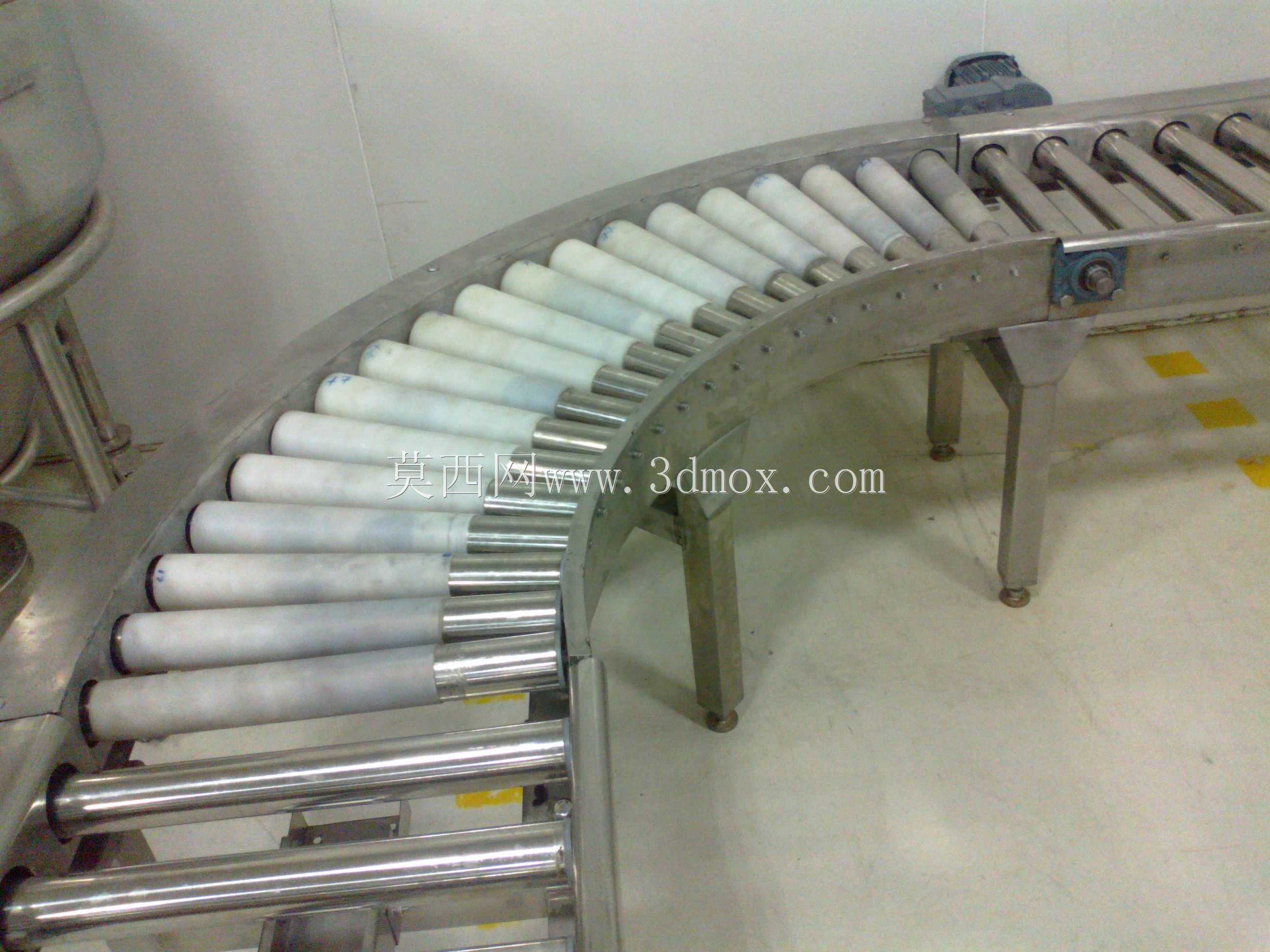

　　从功能特性来看，这款转弯弯头采用锥形滚筒排布设计，区别于直线段的等径圆柱滚筒，转弯段每根滚筒的锥度经过精准计算，确保滚筒表面不同径向位置的线速度与转弯半径匹配，避免工件在转弯过程中出现偏移、卡滞、表面刮擦的问题。滚筒段分为两种材质区段，靠近内侧转弯半径较小的位置采用包胶滚筒，增大与工件底面的摩擦力，防止轻质工件在转弯离心力作用下向外侧滑移，外侧段采用不锈钢光面滚筒，降低滑动阻力，兼顾输送稳定性与运行顺畅度。机架主体采用不锈钢折弯焊接成型，支腿配置可调脚杯，可根据现场地面平整度调整支腿高度，保证整个转弯段的水平度，避免工件因台面倾斜出现跑偏。端部设置连接法兰，可直接与同规格直线滚筒线的侧架通过螺栓锁紧，对接处的滚筒间距控制在安全范围内，防止小件工件从对接缝隙掉落。

　　设计过程中首先需要确定转弯内半径与输送宽度的匹配关系，常规适配600mm宽度输送线的弯头，内转弯半径通常取800mm，可满足常规纸箱、周转箱、工装托盘的转弯通行需求，不会出现内侧刮擦机架的问题。每根锥形滚筒的安装角度沿转弯弧线逐根调整，确保所有滚筒的上表面处于同一水平弧面，不存在局部凸起或凹陷，避免工件输送过程中出现颠簸。驱动端采用端部链轮传动结构，每根滚筒端部配置双排链轮，通过链条依次串联，由布置在弯头外侧的减速电机统一提供动力，传动链条外侧设置可拆卸的防护罩，避免车间杂物卷入传动结构，同时保障现场运维人员的操作安全。

　　安装边界方面，这款90度转弯弯头的整体外轮廓占地为正方形区域，对应600mm宽度线体的型号，外边缘到转弯中心点的距离为1400mm，对接的直线段高度可在700mm-900mm范围内通过支腿调整适配，进线与出线方向呈垂直布置，安装时需要保证对接的两段直线段分别与弯头的两个端面保持垂直，对接面的间隙控制在5mm以内，防止工件经过接缝处出现卡滞。滚筒的上表面高度需要与对接直线段的滚筒上表面保持齐平，高度差不超过2mm，避免工件经过时出现磕碰。日常运维过程中需要定期检查锥形滚筒的转动灵活性，及时清理缠绕在滚筒端部的包装带、碎屑等杂物，定期给链轮传动部位加注润滑脂，保证传动顺畅。

　　针对不同的输送工件特性，这款弯头结构也可做针对性调整，比如输送较重的金属工件时，可将滚筒壁厚从1.5mm增加到3mm，提升整体承载能力；输送食品类物料时，可将整机材质更换为304不锈钢，满足食品车间的卫生清洁要求；如果需要配合分拣系统使用，可在转弯段外侧加装导向护栏，护栏高度根据工件高度调整，防止工件在离心力作用下从线体侧边滑落。整体结构没有冗余设计，所有零部件均采用输送行业通用标准件，后期更换维护成本低，可快速适配不同行业的输送线改造与新建需求，在多段线体拼接的布局中，这类转弯弯头是保证整条线体连通性的核心结构单元，其加工精度与装配精度直接影响整条输送线的运行故障率。
