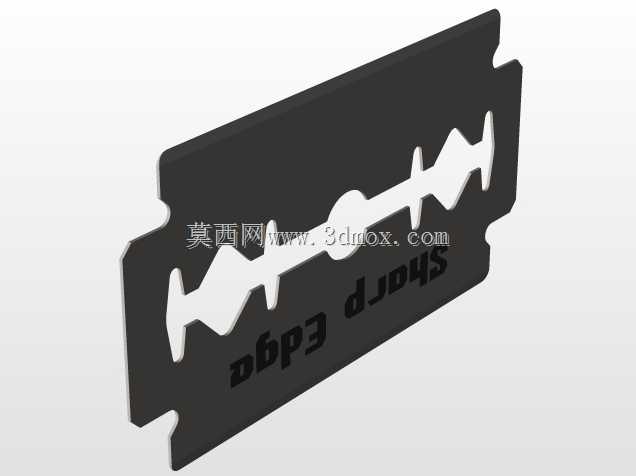

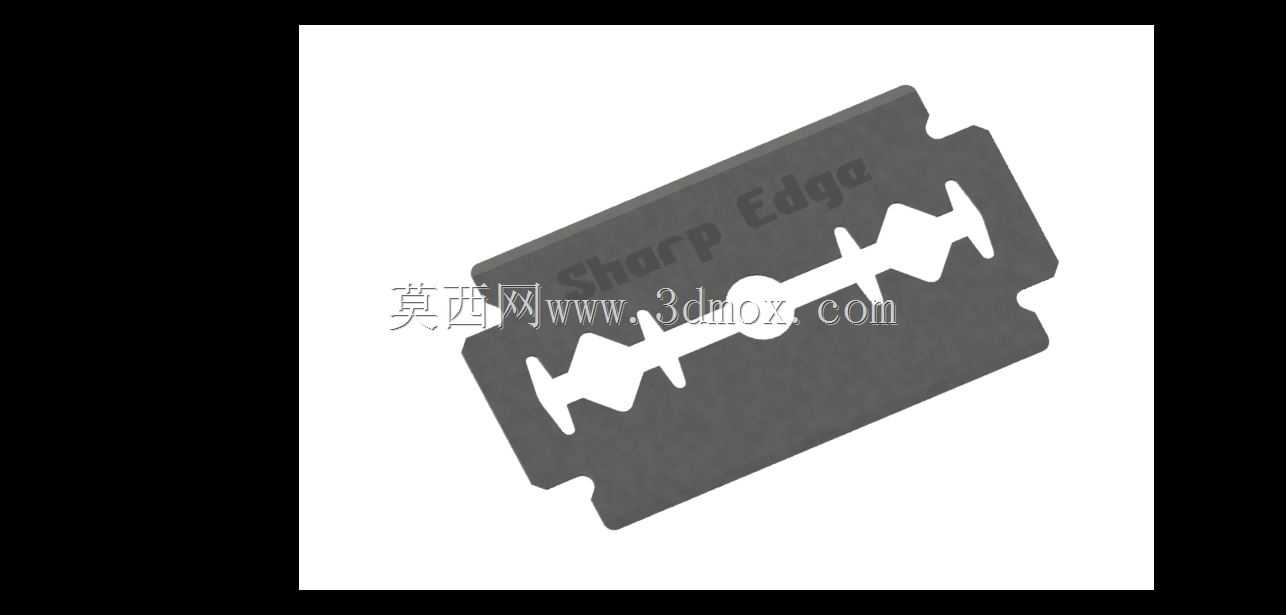

双面剃须刀片结构三维数模设计

　　日常手动剃须场景中使用的双面刀片，是典型的薄型冲裁五金刃具，其结构设计直接影响剃须顺滑度、刃口耐用度与安装适配性。从结构设计维度看，该刀片采用对称式双面开刃布局，整体为带定位缺口的薄片状金属构件，中心区域设置连续的波浪形定位筋结构，该结构并非装饰性设计，而是匹配刀架内部的定位卡槽，安装时可将刀片牢牢卡合在刀架的上下夹板之间，避免剃须过程中刀片出现横向窜动、偏移，防止刃口刮伤皮肤。刀片本体采用平直薄钢板冲裁成型，两侧长边做精密开刃处理，刃口角度控制在适合切削软质胡须的区间，既保证刃口足够锋利可顺利切断毛发，又避免刃口过脆导致使用中出现崩口、卷刃问题。

　　从实际应用场景出发，这类双面刀片除了适配常规手动剃须刀架，还可在工业生产中作为薄型切削刃具，用于裁切薄膜、薄橡胶片、纤维织物等软质材料，部分实验室场景中也会用这类刀片做试样裁切操作，因此其结构设计除了满足日用剃须的安装要求，也兼顾了通用薄刃切削的使用需求。设计过程中，首先要确定刀片的整体外轮廓尺寸，长度、宽度需匹配市面主流通用双面刀架的安装槽尺寸，两侧的定位缺口位置、深度要严格对应刀架上的定位凸台尺寸，保证安装后刀片露出的刃口长度均匀，不会出现一侧刃口露出过多、另一侧被夹板遮挡的问题。中心的波浪形定位结构，每个波峰、波谷的弧度都经过适配，既保证卡合后的定位强度，又不会因为结构应力集中导致刀片在安装时出现断裂。

　　建模过程中，首先绘制刀片的外轮廓草图，将两侧的定位缺口、刃口斜边、中心定位结构的轮廓一次性绘制完成，保证整体结构的对称性，因为双面刀片为完全对称结构，建模时可先绘制一半轮廓通过镜像生成整体，避免手动绘制出现尺寸偏差。完成草图后通过拉伸生成刀片的基体，厚度按照常规薄刀片的实际尺寸设定，之后对两侧长边做刃口倒角处理，倒角角度与实际产品的刃口角度保持一致，还原真实产品的刃口形态。中心的波浪形定位结构，在草图绘制阶段就确定好每个波形的节距、波高尺寸，拉伸后与基体合并为整体，不需要额外做拼接结构，还原实际产品一体冲裁成型的工艺特性。

　　从安装边界来看，刀片装入刀架时，上下夹板会压住刀片除刃口外的平面区域，中心的波浪结构会卡入刀架中心的定位槽内，因此刀片的平面度要求较高，建模时要保证整个刀片主体为平直薄板，没有翘曲变形，刃口部分的厚度从基体向边缘逐渐减薄，符合实际磨削加工的形态。在实际使用中，刀片的刃口为双侧可用结构，当一侧刃口磨损后，可将刀片取出翻面安装，继续使用另一侧刃口，提升产品的使用寿命，因此建模时两侧的刃口结构完全对称，定位缺口也为对称布置，保证翻面后依然可以正常卡入刀架，不会出现安装错位的问题。

　　从材料与工艺匹配的角度，这类刀片一般采用高碳钢或者不锈钢带材通过高速冲床一次冲裁成型，之后经过热处理提升刃口硬度，再通过精密磨削加工出两侧刃口，最后做表面防锈处理。建模时还原的结构完全匹配冲裁工艺的成型特点，没有多余的复杂曲面或者拼接结构，所有轮廓都是冲裁可实现的直线与平滑圆弧过渡，不存在无法通过冲裁加工的内凹尖角或者负角结构，中心的波浪结构也是平面冲裁可直接成型的轮廓，不需要额外的折弯工序，符合实际量产的工艺要求。在结构细节上，刀片的所有外轮廓转角都做了微小的圆角处理，避免冲裁后出现尖锐的毛刺，同时也防止安装时边角划伤使用者的手部，这些细节在建模时都做了还原，保证数模与实际产品的结构一致性。
