偏心回转式轧钢轮传动机构结构

　　在冶金轧制生产线的辅助传动工位，这类带偏心回转结构的轧钢轮组件，常被用在小型型材轧线的喂料导向、张力调节段，替代传统的固定导向轮，通过自身的偏心回转特性，在轧件行进过程中提供周期性的压紧力微调，避免薄规格轧件在输送过程中出现跑偏、翘曲问题，尤其适配6mm规格线材、小型扁钢的连续轧制工况，能在不额外增加气动压紧机构的前提下，靠自身轮系的啮合传动实现随动压紧，减少生产线的气动元件布设量，降低高温轧制环境下的密封元件失效概率。

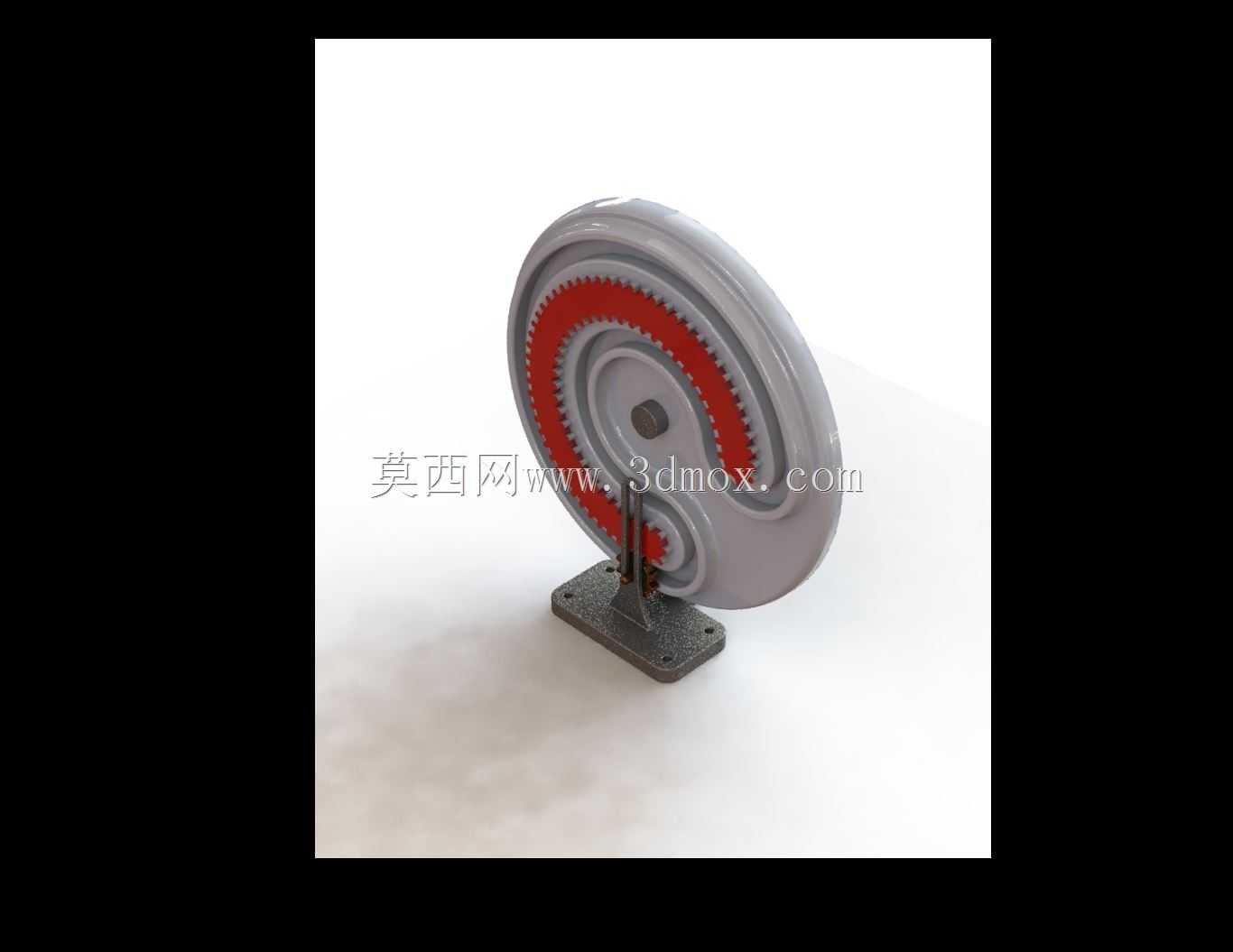

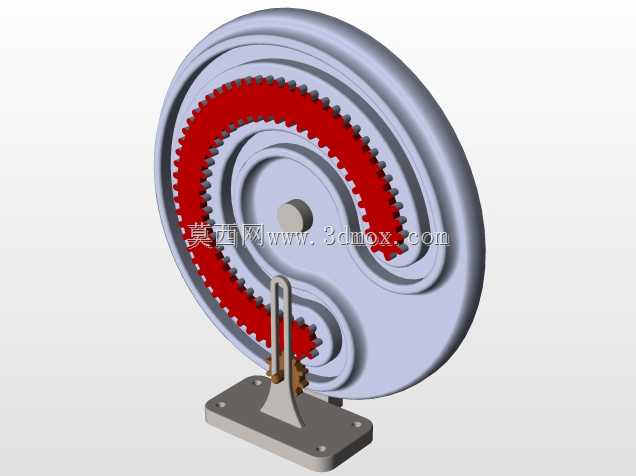

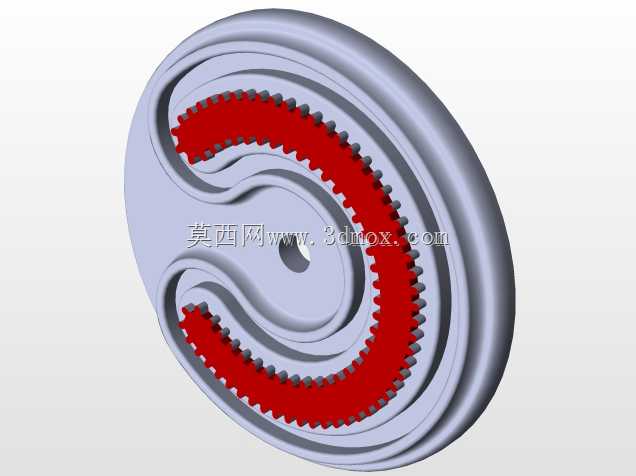

　　从结构设计逻辑来看，该组件采用同轴嵌套的多层齿轮啮合布局，最外层的大直径轮体作为与轧件直接接触的承载面，轮缘做了圆弧过渡处理，避免硬接触刮伤轧件表面，嵌套在内层的偏心齿轮组通过固定轴安装在底部的铸铁安装底座上，底座预留了四个对称的安装沉孔，可直接通过螺栓固定在轧机机架的安装平面上，安装时需要保证轮体的中心轴线与轧件输送方向垂直，偏心量的初始相位可通过轴端的锁紧螺母调整，适配不同厚度规格轧件的压紧需求。轮体内部的齿轮采用渐开线齿形设计，啮合间隙控制在0.1-0.2mm之间，既保证传动过程中无卡滞，又避免间隙过大导致的回转冲击，内层的红色齿圈为耐磨层嵌件，采用过盈配合的方式装配在主轮体的内圈，磨损后可单独更换，无需整体更换轮体，降低后期维护成本。

　　实际应用中，该组件的安装边界需要预留足够的回转空间，轮体最外侧距离安装底座的垂直高度为轮体半径加上底座厚度，水平方向需要预留至少10mm的间隙，避免轮体回转过程中与周边的导向护板产生干涉。底座的安装平面平面度要求不低于0.1mm/m，防止安装后轮体出现偏斜，导致轧件受力不均出现侧弯。不同于普通的定轴导向轮，该结构的偏心回转特性可以在轧件出现速度波动时，通过自身的回转位移吸收张力波动，尤其适合连轧机组中各机架间的微张力控制段，能够减少轧件被拉断或者堆钢的概率。在设计建模过程中，需要重点校核偏心轴的抗弯强度，以及多层齿轮的啮合重合度，确保在轧制冲击力作用下，轮齿不会出现断齿失效，同时要考虑高温环境下的热膨胀量，齿轮啮合的侧隙需要预留0.05mm的热膨胀补偿量，避免轧钢过程中辐射热导致轮体膨胀，出现啮合卡滞的问题。轮体的材质选用45号钢调质处理，表面接触轧件的部位做淬火处理，硬度达到HRC45-50，兼顾韧性与耐磨性，内层齿圈采用40Cr材质，齿面高频淬火，能够承受持续的啮合接触应力。底座采用灰铸铁HT200材质，具备良好的减震性，能够吸收轧制过程中产生的振动，减少振动传递到机架上影响其他工位的精度。

　　在装配逻辑上，该组件先将内层偏心齿轮组预装在中心轴上，调整好啮合间隙后压装外层主轮体，再整体固定到底座上，最后安装轴端的密封端盖，防止轧制过程中的氧化铁皮、冷却水进入齿轮啮合区域，加剧齿面磨损。日常维护时只需要定期通过底座上的注油孔向齿轮啮合区加注高温润滑脂，即可保证长期稳定运行，相比传统的弹簧压紧式导向轮，该结构没有易损的弹簧元件，在高温、多氧化铁皮的轧钢现场环境下，故障率更低，维护周期更长。
