椭圆翻盖式日内瓦间歇传动机构收纳箱

　　这款椭圆翻盖式日内瓦机构箱，核心将经典马尔他间歇传动结构与小型便携收纳功能做了集成设计，在桌面小型工位器具、精密小零件收纳、教学演示教具场景中都有明确的适配空间。日常车间工位上，操作人员常需要存放小型钻头、丝锥、精密垫片、微型轴承这类易散落的小规格工装配件，普通翻盖收纳盒开合时要么需要双手操作，要么翻盖角度不受控容易磕碰周边量具，这款结构将日内瓦轮的间歇定位特性直接做进盒体内部，不需要额外加装锁扣或者阻尼结构，单指拨动盒盖就能实现分档开合定位。

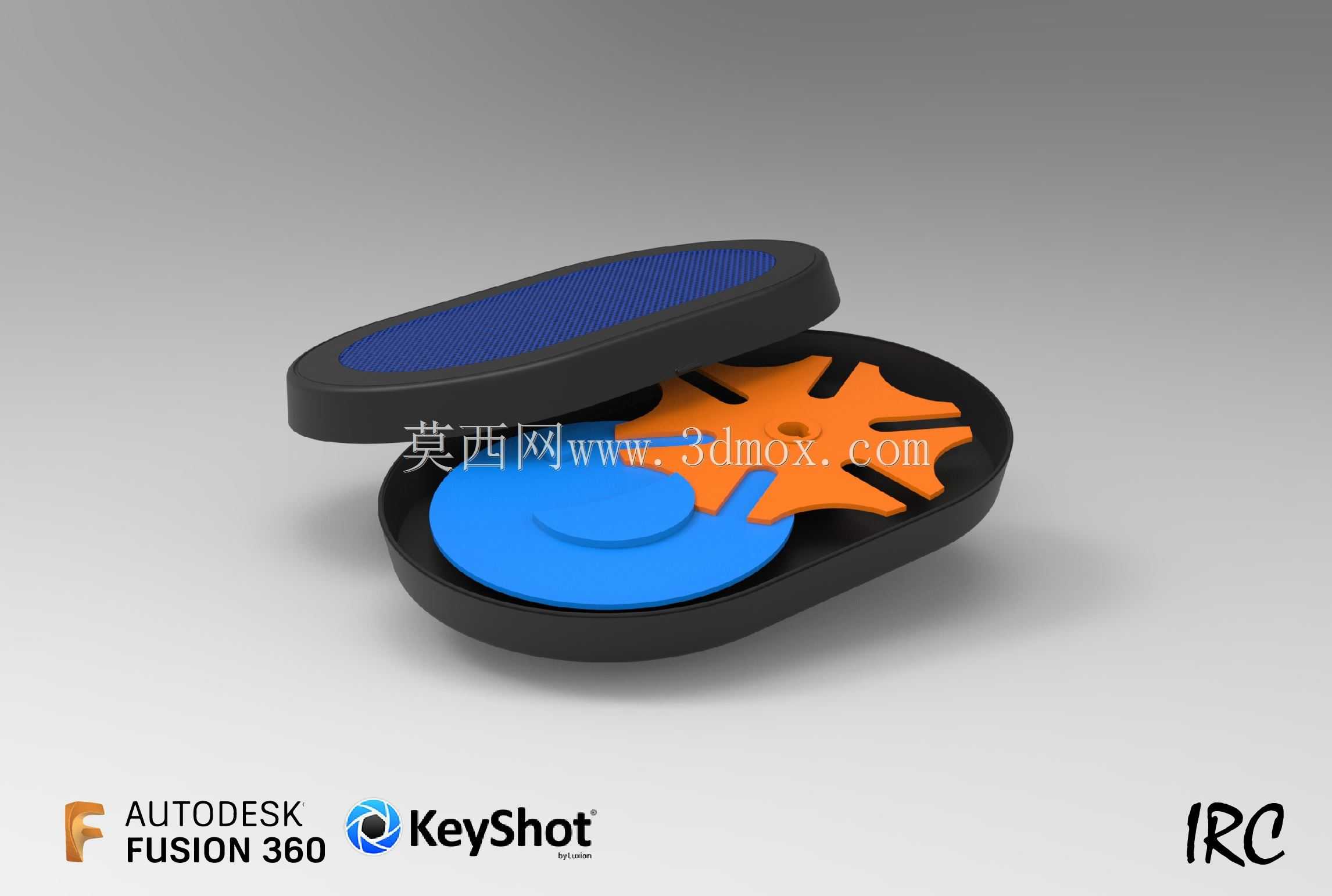

　　从结构设计逻辑来看，盒体采用椭圆扁形轮廓，整体外轮廓做了全周R角过渡，没有尖锐棱角，放置在工作台面时不会刮伤桌面胶板，也避免操作人员取放零件时被棱角划伤。内部的橙色星形轮就是日内瓦机构的从动槽轮，和盒盖的转轴做同轴联动，蓝色的主动拨盘固定在盒体底座的转轴上，当盒盖绕转轴转动时，主动拨盘上的圆柱销会嵌入槽轮的径向槽内，带动槽轮做间歇转动，每转动一个槽位对应盒盖的一个开启角度，到位后槽轮的凹弧面和拨盘的凸锁止弧贴合，实现无额外锁止件的角度定位，不需要额外加装阻尼转轴或者卡扣，就能让盒盖稳定停在设定的开启角度，不会因为工作台的轻微震动或者误碰就自行扣合。

　　尺寸边界上，整体盒体的长轴方向控制在手掌可握持的范围内，短轴宽度适配桌面零散空间放置，盒体内部的容纳腔深度刚好可以叠放两层小型精密零件，槽轮和拨盘的结构件全部内置在盒盖与底座的夹层空间内，不会占用内部的收纳容积，夹层的间隙控制在0.3mm以内，既保证转动件的运转间隙，又避免灰尘或者细小铁屑进入传动夹层造成卡滞。盒盖顶面做了微凹的网状纹理面，一方面增加手指拨动时的摩擦力，另一方面也可以在放置时作为临时的小零件暂存面，细小螺丝放在网纹面上不会轻易滚落。

　　在实际功能适配层面，这种内置日内瓦机构的收纳结构，相比普通带卡扣的收纳盒，开合动作更顺滑，没有卡扣脱开的脆响，在需要安静操作的精密装配工位、教学演示场景中使用不会产生额外噪音。传动部件的材质设计上，槽轮和拨盘采用自润滑的工程塑料材质，不需要额外加注润滑脂，长期使用也不会出现油污渗出污染收纳零件的问题，盒体外壳采用哑光硬质塑料，表面做了细磨砂处理，不容易残留指纹和油污，日常清理只需要用干布擦拭即可。

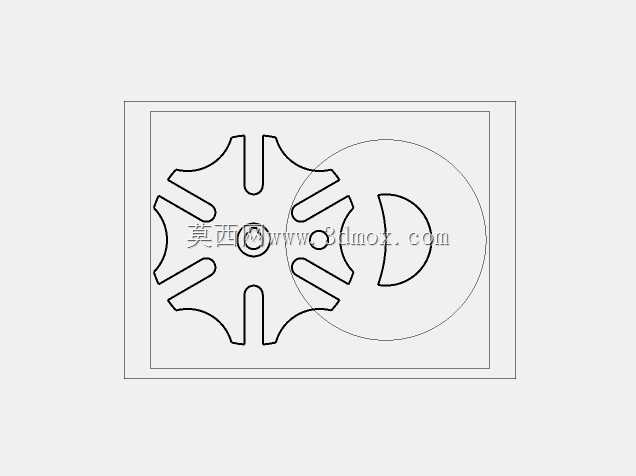

　　安装与放置边界方面，盒体底部做了整圈的微凸防滑边，放置在倾斜角度不超过15度的工作台面上都不会出现滑移，不需要额外打孔或者粘贴固定，可随时根据工位调整摆放位置。传动结构的转动行程做了硬限位设计，盒盖最大开启角度控制在110度，完全开启时盒盖的重心依然落在盒体底座的支撑范围内，不会出现盒体后仰翻倒的情况，即使在盒盖完全打开的状态下往盒内放置较重的小型零件，整体结构依然保持稳定。槽轮的槽数设计为6槽，对应盒盖6个可定位的开启角度，操作人员可以根据取放零件的大小、操作的空间位置调整合适的开盖角度，比如取放细小垫片时只需要开一个小角度，避免盒内其他零件被风吹落，取放稍大的工装配件时可以开到最大角度，方便手部伸入盒内操作。

　　从结构可靠性角度看，整个传动副没有易损的弹性件，所有转动部位都是面接触或者线接触的刚性配合，正常使用情况下的磨损量极小，长期反复开合也不会出现定位失效的问题。盒体的合缝处做了迷宫式的密封结构，虽然不是完全密封的防水设计，但可以阻挡大部分桌面的浮尘进入盒内，对于存放有清洁要求的精密小零件非常适配。
