风力发电机叶片三维结构设计

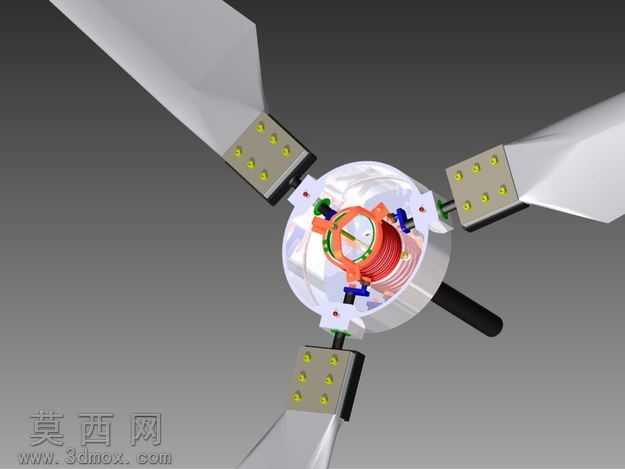

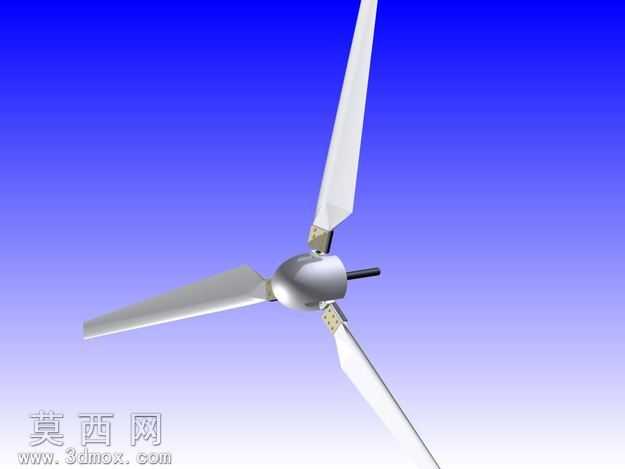

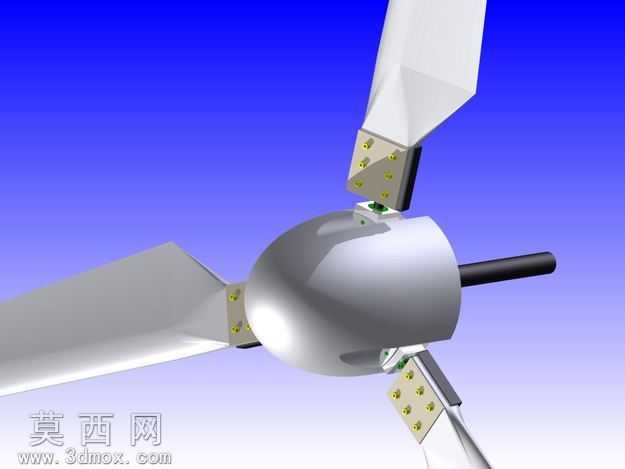

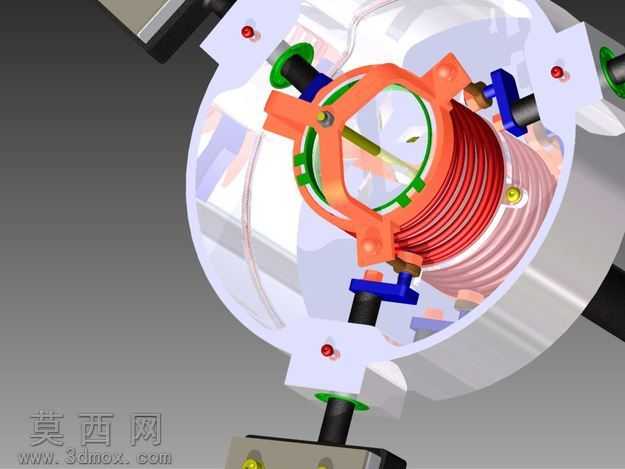

本作品为风力发电机叶片及配套轮毂连接结构的三维设计，建模过程中严格遵循风力发电设备的气动布局逻辑，首先完成叶片翼型的曲线搭建，参考成熟的低速风能捕获翼型参数，逐段绘制叶片不同截面的轮廓草图，通过放样特征生成叶片的主体曲面，对叶片根部与轮毂连接的区域做了加厚处理，保证结构连接的强度需求。叶片表面做了平滑过渡处理，模拟实际风电叶片的流线型外形，减少风阻的同时提升风能捕获效率。轮毂部分采用流线型椭球整流罩设计，既可以降低风轮转动时的空气阻力，也能对内部的传动连接结构起到防护作用。叶片与轮毂的连接部位设计了专用的金属连接法兰，法兰上预留了均匀分布的螺栓安装孔，还原实际风电设备的螺栓紧固连接结构，保证叶片与轮毂连接的可靠性，可承受叶片转动过程中产生的交变载荷。建模过程中对不同部件做了材质区分，叶片主体采用轻量化复合材料质感的哑光白材质，连接法兰采用金属铝合金材质，轮毂整流罩采用光滑的银灰色金属漆面，转动轴部分采用深色金属材质，渲染后整体结构层次清晰，各部件的装配关系明确。设计过程中充分考虑了风轮的动平衡需求，三片叶片采用120度均匀分布的布局，保证风轮转动时的受力均衡，避免运行过程中产生过大的振动。整体模型完整还原了小型风力发电机风轮部分的核心结构，可用于风电设备的结构展示、教学演示以及相关结构设计的参考，各部件的尺寸比例符合小型风力发电机的常规设计参数，连接结构的设计具备实际工程参考价值，能够直观展现风力发电机叶片部分的装配逻辑与结构特点。
