垂直轴风力发电机组螺旋叶片组设计

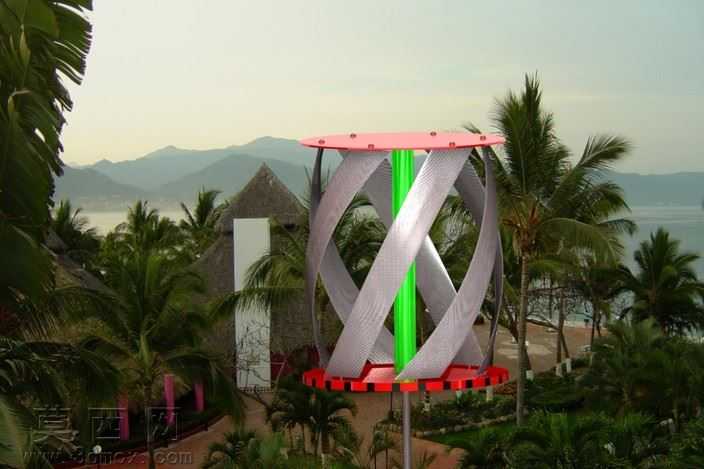

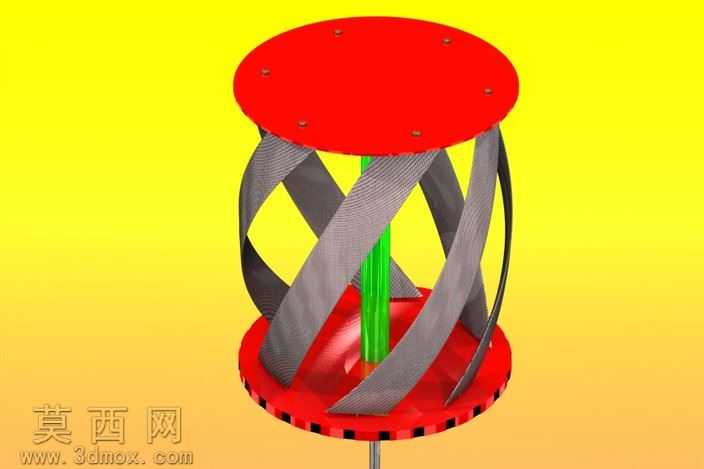

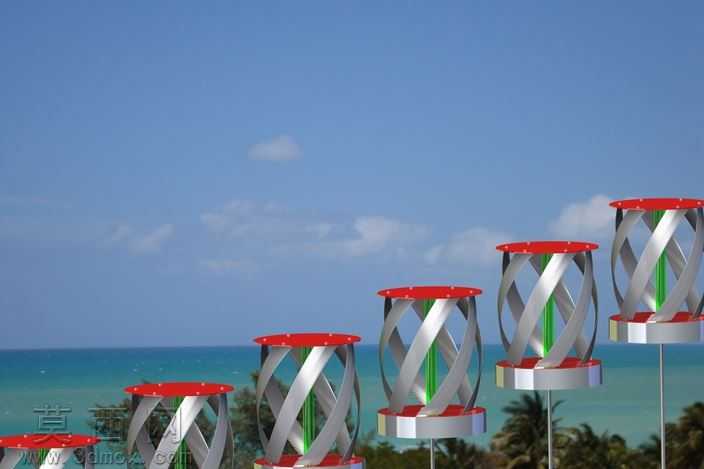

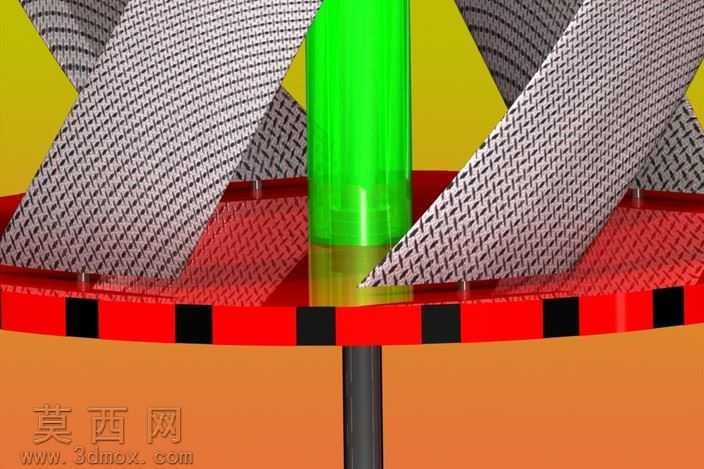

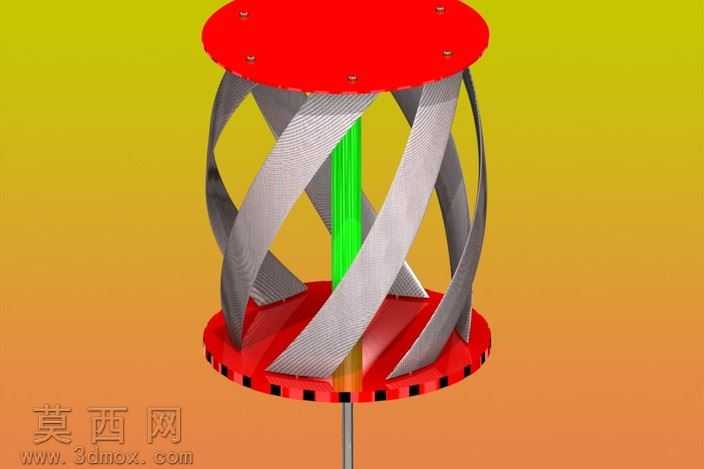

本作品为垂直轴风力发电机组的叶片组三维建模设计，整体采用螺旋扭带式叶片结构，在三维建模过程中，首先通过草绘确定叶片的螺旋升角与扭转弧度参数，利用曲面放样命令生成单片叶片的基础曲面，对曲面进行加厚处理得到实体叶片结构，再通过圆周阵列命令围绕中心主轴均匀排布多片叶片，保证各叶片之间的角度间距一致，避免转动过程中出现动平衡偏差。建模过程中对叶片的边缘做了圆角过渡处理，减少风阻的同时避免应力集中，上下两端分别设计了圆形连接端板，上端板为平整的粉色封板结构，下端板为带安装卡槽的红色基座结构，端板与叶片之间采用完全贴合的连接方式，保证结构连接强度，中心位置设置亮绿色的主轴安装柱，用于与发电机组的转动主轴进行装配固定。材质渲染阶段，叶片主体赋予哑光银灰色金属材质，模拟铝合金叶片的磨砂质感，上下端板分别赋予对应色彩的硬质工程塑料材质，中心主轴赋予亮面荧光绿塑料材质，背景搭配热带滨海户外场景进行渲染，还原设备在实际户外应用场景下的视觉效果。设计思路上，该螺旋式垂直轴叶片无需对风机构即可捕获任意方向的来风，相比水平轴风机对风向变化的适应性更强，螺旋扭转的叶片结构能够让风轮在低风速下顺利启动，同时降低转动过程中的气动噪音，叶片的曲面弧度经过反复调整，保证风能利用效率的同时兼顾结构稳定性，整体结构无外露尖锐部件，运行安全性更高，适合分布式小型风力发电场景使用，可适配不同功率等级的垂直轴风力发电机组，建模过程中保留了各部件的装配基准，方便后续进行工程图导出与结构仿真分析，各部件的壁厚参数均参考实际风力发电机叶片的生产工艺要求设置，具备实际生产参考价值。
