自行车传动用单节外链板销轴链条结构

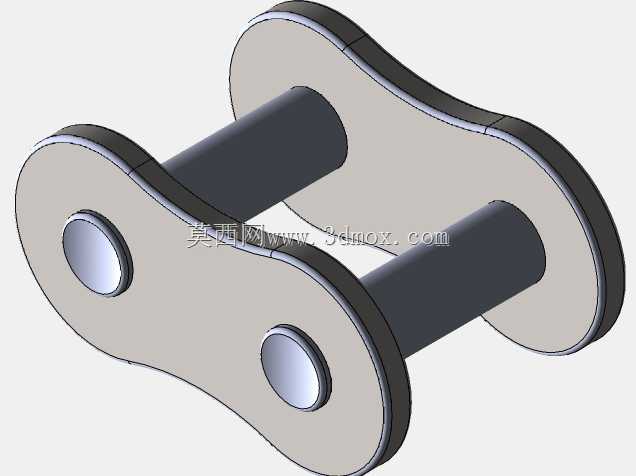

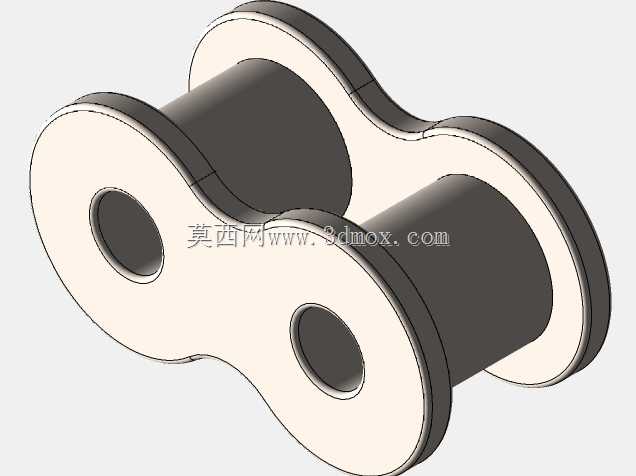

　　日常通勤、运动骑行场景下的人力自行车，动力传递完全依赖链条组件完成脚踏曲柄与后轮花鼓间的扭矩输送，单节链节作为整条链条的基础构成单元，其结构精度、配合间隙直接决定整车传动效率、骑行顺滑度与部件使用寿命。本次呈现的链节结构为自行车链条标准外链节单元，由两片对称布置的外链板、两根过盈压装的连接销轴组合而成，是构成整条闭合传动链的核心重复单元。从实际使用场景来看，这类外链节需要同时承受脚踏发力时的瞬时拉伸载荷、变速过程中导轮拨动带来的侧向挤压力，以及骑行过程中路面颠簸传导的交变冲击载荷，因此结构设计上需要兼顾强度、韧性与转动灵活性。外链板采用8字形对称冲裁外形，两端的销轴安装孔中心距严格匹配自行车链条的标准节距参数，

　　板体边缘做了圆弧过渡处理，既避免应力集中导致的板件断裂，也能减少与相邻内链板、变速导轮齿形接触时的卡滞风险；板体厚度经过匹配计算，既保证足够的拉伸强度应对大扭矩发力，也不会因厚度过大增加链条整体重量、提升变速时的换挡阻力。两根销轴与外链板的安装孔采用过盈配合压装工艺，压装后销轴两端做墩头处理，防止外链板在交变载荷下出现松脱；销轴伸出外链板的长度经过严格控制，既要保证与相邻内链节的套筒形成稳定的转动副间隙，也不能因伸出量过大蹭到链罩、车架后叉等周边部件，预留的转动间隙需要兼顾润滑脂存储空间与泥沙侵入的防护需求，间隙过大会导致链条晃动量超标、传动精度下降，间隙过小则会出现链节转动卡滞、骑行踩踏发涩的问题。从安装边界来看，

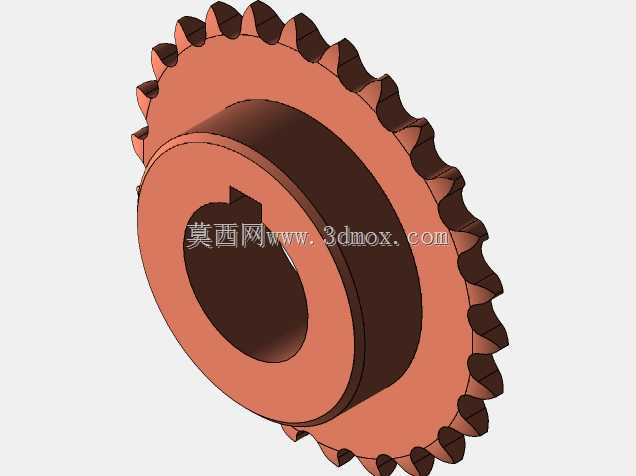

　　单节链节组装完成后，整体宽度需要匹配自行车飞轮、牙盘的齿厚参数，以及后拨导轮的链槽宽度，安装时需要配合专用截链器将销轴压入或顶出，完成链条长度的适配调整；链节的销轴轴线需要与牙盘、飞轮的齿面保持垂直，否则会出现链条偏磨、跳齿甚至掉链的问题。在实际传动过程中，每一个外链节都会随链条循环依次啮合牙盘、飞轮、后拨导轮的齿形，外链板的端面会与齿侧持续接触，因此板件表面需要做硬化处理来提升耐磨性能，销轴表面也需要具备足够的硬度与光洁度，降低与内链节套筒相对转动时的摩擦损耗。很多骑行过程中出现的链条异响、跳齿、变速不准问题，往往都和单个链节的销轴松旷、外链板变形、转动卡滞有关，当单节链节的转动阻力过大时，会导致整条链条在通过导轮、

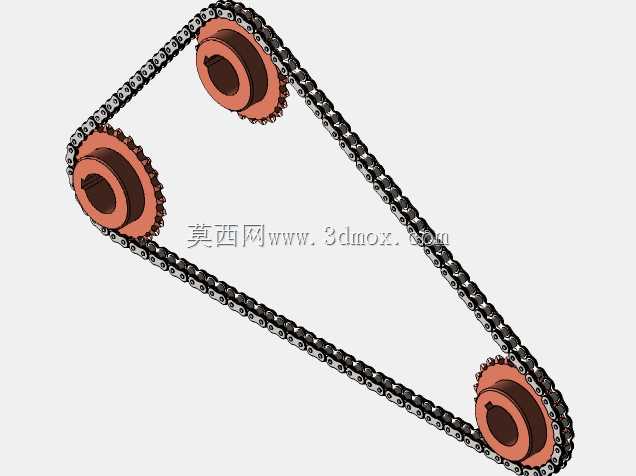

　　牙盘时无法顺畅弯折，不仅提升踩踏阻力，还会加速齿盘与链条的磨损。设计这类链节结构时，需要优先保证两个销轴孔的中心距公差、孔位同轴度，以及两片外链板压装后的平行度，若平行度超差，会导致链节转动时出现偏扭，与相邻链节发生干涉；销轴的直径公差需要与配套内链节的套筒内径形成合理的间隙配合，既要保证转动灵活，也要控制径向晃动量在允许范围内，避免链条整体拉伸量过快增长。此外，外链板的外形轮廓需要与标准齿形的啮合轨迹匹配，当链节与齿盘啮合时，外链板内侧需要能顺利贴合齿侧，不会出现卡齿、顶齿的问题，8字形的板身设计也能在保证强度的前提下，尽可能去除多余材料，降低链节自身重量，符合自行车部件轻量化的设计趋势。在装配整条链条时，外链节与内链节交替铰接形成闭合环，铰接处的转动灵活性直接决定了链条的弯折性能，当链条绕在小齿数飞轮上时，相邻链节的弯折角度更大，这就要求每个外链节与内链节的铰接处都能顺畅转动，不能有死点位置，否则会在小档位骑行时出现明显的踩踏卡顿感。
