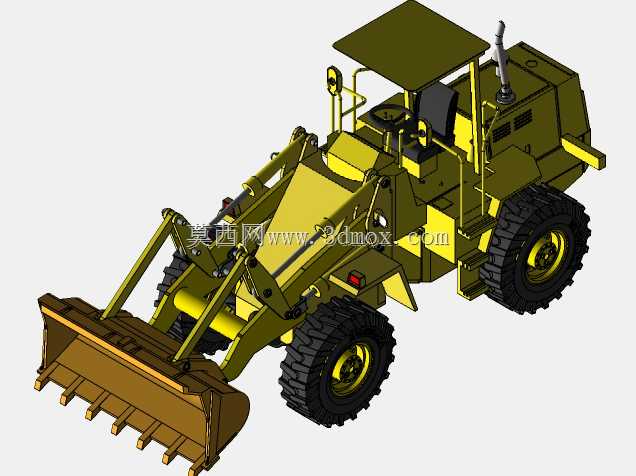

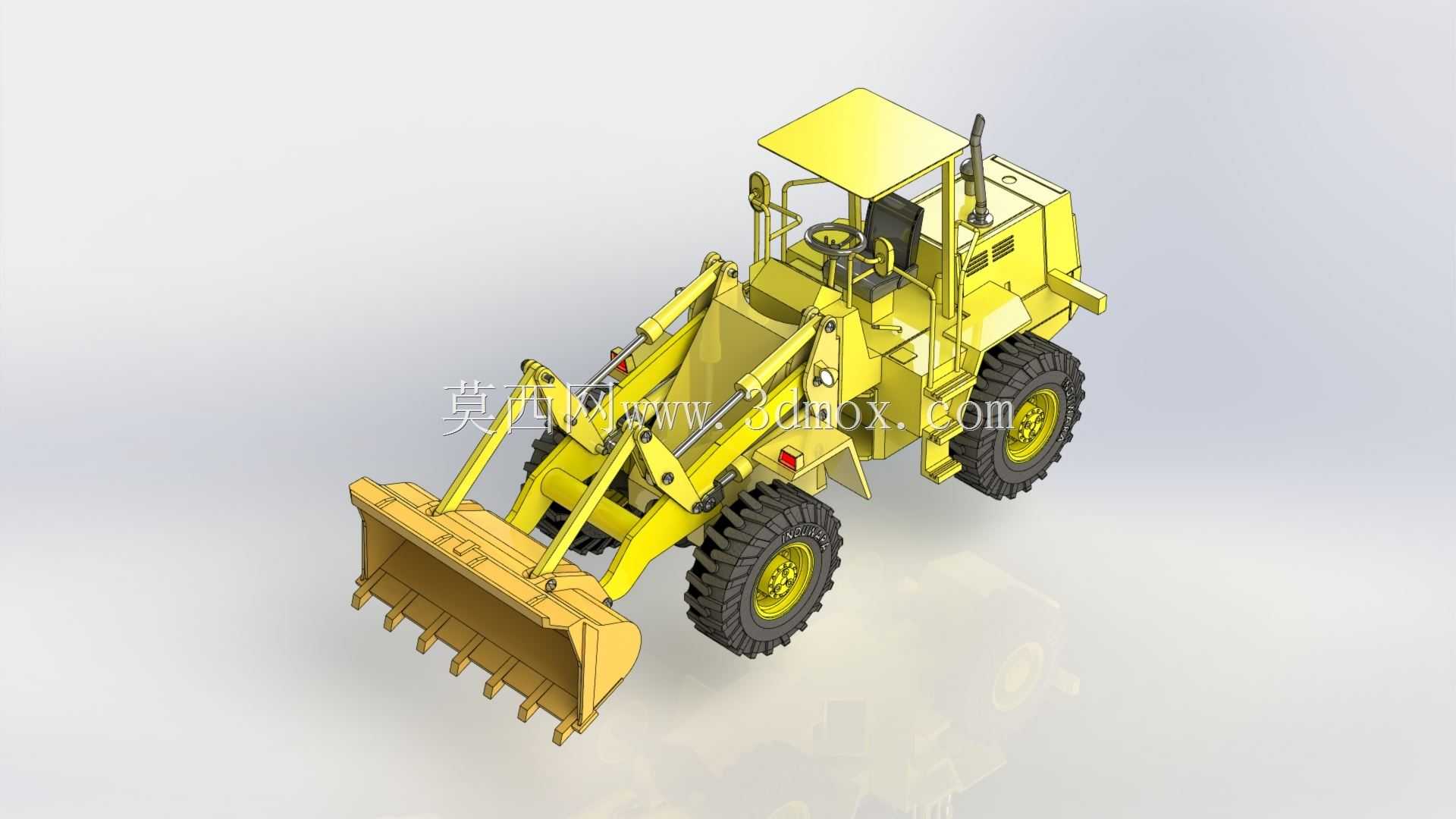

小型轮式装载机三维结构设计

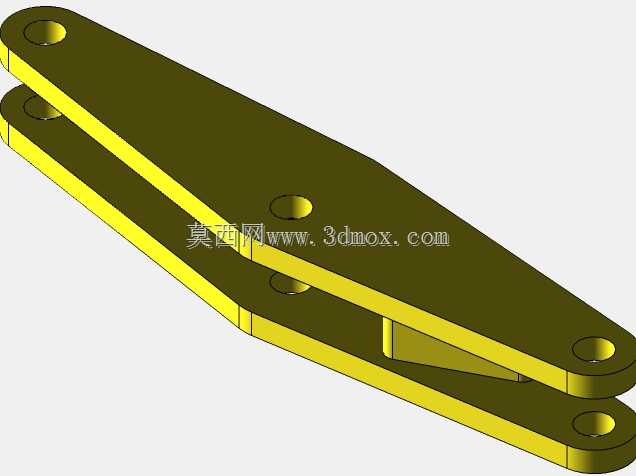

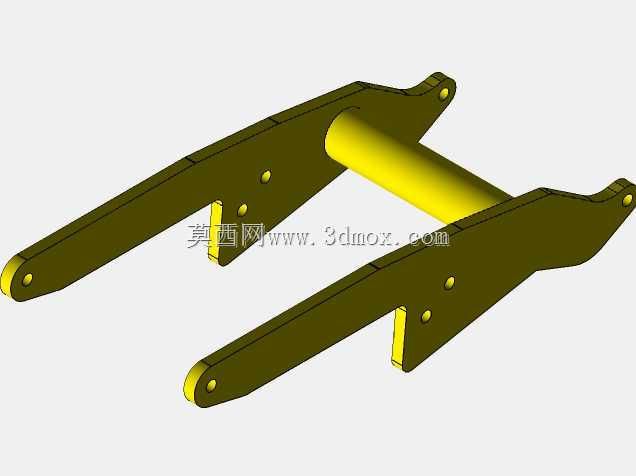

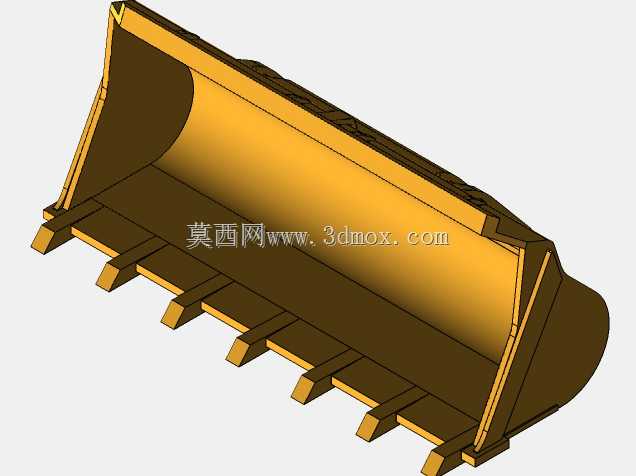

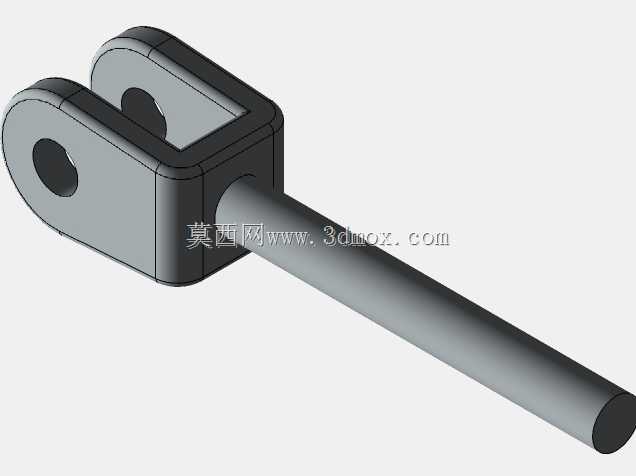

　　这款小型轮式装载设备的三维结构设计，核心围绕狭小场地作业的灵活度需求展开，区别于大型矿用装载机的重载设计取向，整体结构更偏向紧凑化布局，适配市政施工、厂区物料转运、小型土石方作业、农牧场堆料清运等场景的使用需求。从作业功能来看，前端工作装置采用了经典的Z型反转连杆机构，摇臂与动臂的铰接点位置经过反复校核，能够保证铲斗在举升全行程中保持接近平动的姿态，避免举升过程中物料洒落，同时最大卸料高度可满足常见轻型货运卡车的货厢装载高度要求，铲斗斗齿采用可更换式结构设计，斗刃部分做了加厚处理，应对砂石、松散土方、袋装物料、建筑垃圾等不同类型物料的铲装作业时，可根据磨损情况单独更换斗齿，降低后期维护成本。行走系统采用四轮驱动布局，

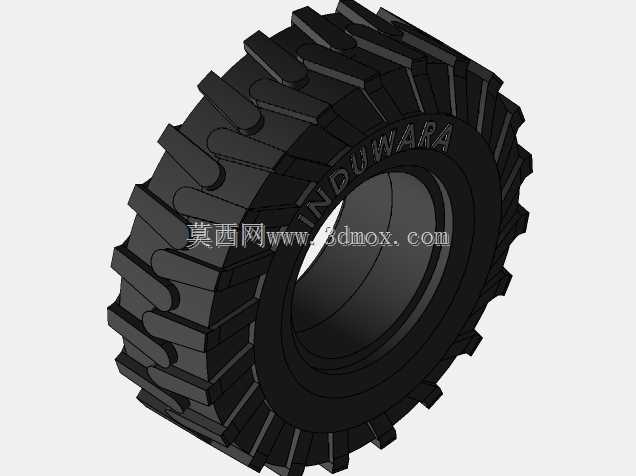

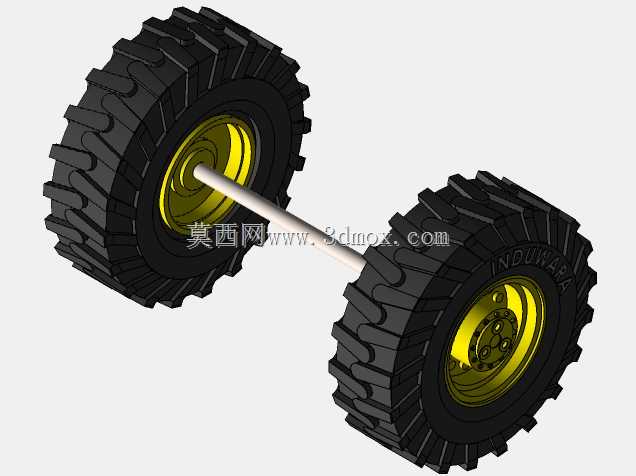

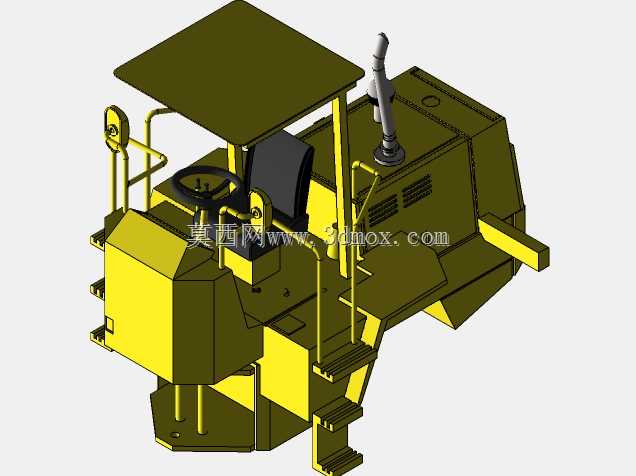

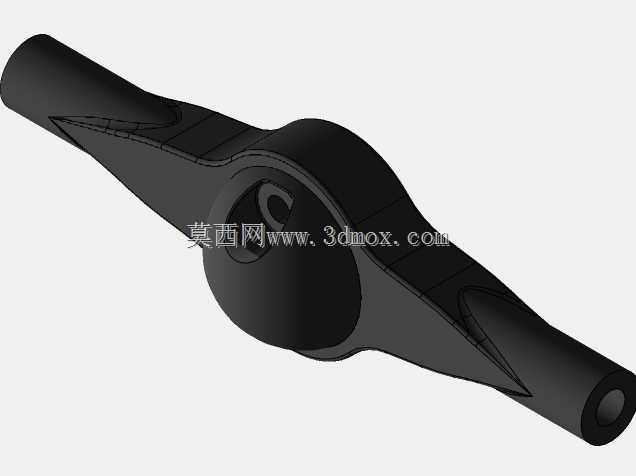

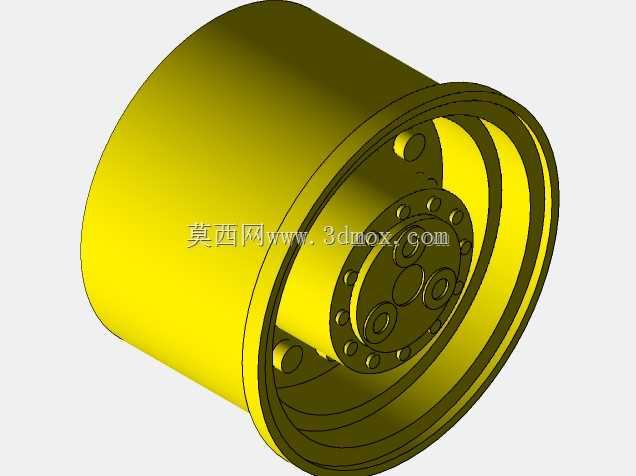

　　轮胎选用大花纹深沟槽的工程轮胎，轮边减速结构的预留安装空间在模型中完整呈现，能够保证在泥泞、不平整的非铺装路面具备足够的抓地力与驱动力，前后桥的铰接位置预留了足够的转向摆动空间，配合中间铰接式车架的转向结构，转弯半径远小于同载重级别的刚性车架装载设备，在狭窄的厂区通道、巷道内作业时无需多次倒车调整即可完成转向动作。驾驶室部分采用了开放式顶棚设计，没有设置封闭的驾驶室舱体，一方面能够降低整机自重，提升作业时的视野范围，操作人员可以无遮挡观察前端铲斗的作业位置与周边环境，另一方面也适配南方炎热地区或者室内厂房作业时的通风需求，驾驶室内的操作踏板、操纵杆、座椅的安装位置都按照人机工程尺寸做了布局，预留了操作空间，

　　避免作业时肢体与结构件发生干涉。整机的动力舱布置在车架后部，起到整机配重的作用，能够平衡前端铲斗满载举升时的前倾力矩，保证作业时的整机稳定性，动力舱内部预留了发动机、液压油箱、燃油箱、散热系统的安装空间，液压管路的走向在模型中做了简化呈现，沿着动臂内侧布置管路，避免作业过程中物料磕碰导致管路损坏，发动机排气系统的高位布置设计，能够避免作业时扬尘进入排气口，同时防止涉水作业时水倒灌进入动力系统。从安装边界尺寸来看，整机长度控制在五米级范围，宽度控制在两米以内，高度在顶棚落下时不超过两米五，能够满足小型平板拖车的运输要求，无需办理超限运输手续即可转场作业，动臂的最大下挖深度可以满足低于地面三十公分左右的沟槽清淤、场地平整作业需求，

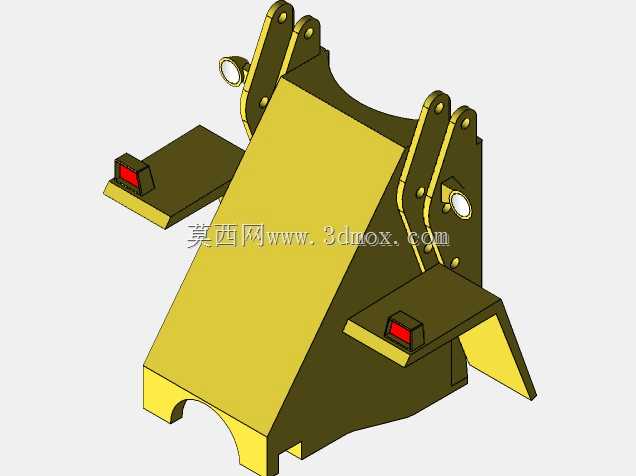

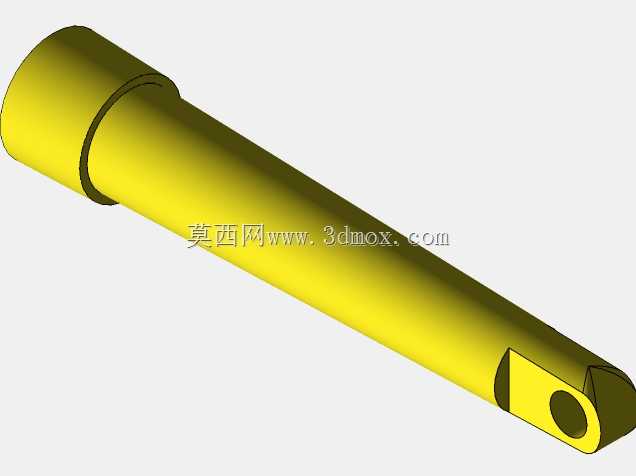

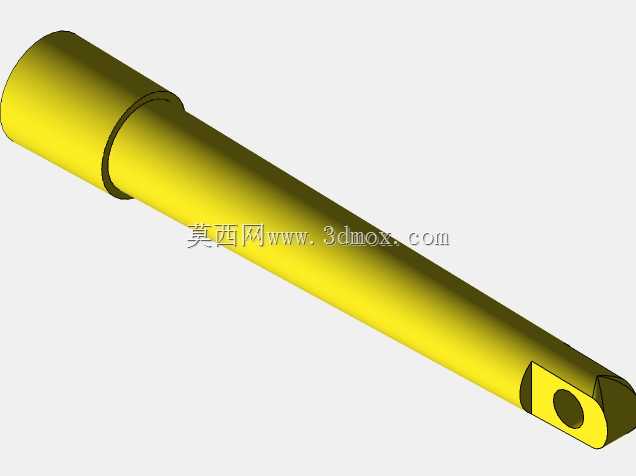

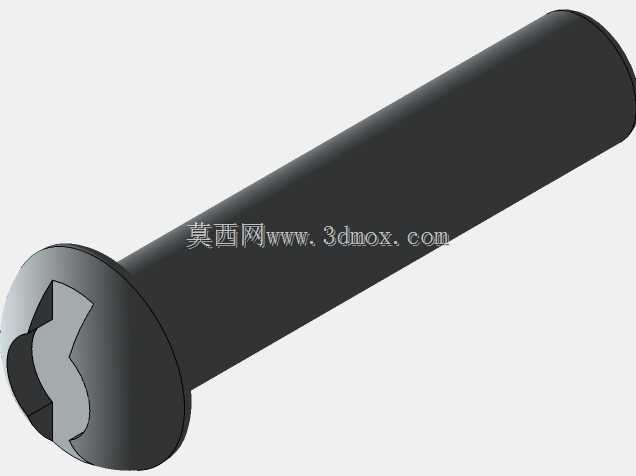

　　铲斗的收斗角在地面位置设置为四十五度左右，保证铲入料堆时的装满系数，举升到最高位置时的卸料角不小于四十五度，确保粘性物料也能够顺利卸出，不会粘附在斗内。在结构设计的细节上，车架部分采用了箱型梁焊接结构的预留设计，关键铰接点都预留了耐磨衬套的安装位置，能够承受作业过程中的交变冲击载荷，避免铰接点过早磨损松旷，后配重与车架的连接位置做了加强筋布局，防止重载作业时焊缝开裂，转向液压缸的铰接位置布置在铰接车架的两侧，转向力矩输出平稳，不会出现转向卡滞的问题，停车制动与行车制动的安装空间都在桥体位置做了预留，能够满足工程设备的安全规范要求。
