内置控制电路贴片式全彩发光器件结构

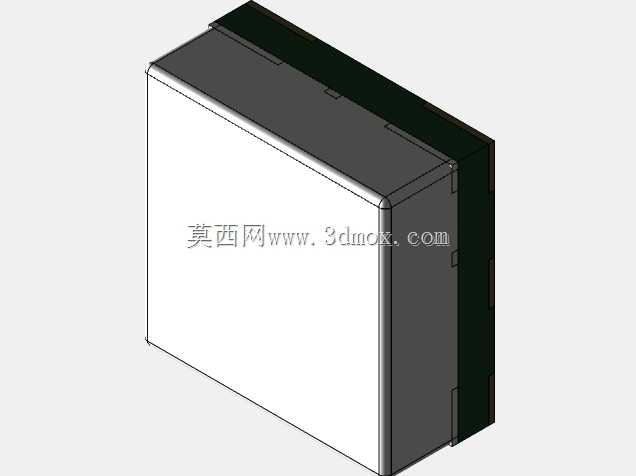

　　做消费类电子、智能穿戴、小型通讯终端的结构设计时，板载指示光源的选型和布局一直是容易被忽略却影响整机可靠性的细节，这款带SPI通讯接口的内置控制型RGB发光器件，刚好适配当下高密度板卡的设计需求。从实际工程应用场景来看，这类器件常被用在便携通讯设备的状态指示层、小型智能硬件的交互灯效区、高密度PCB板的功能提示位，相比传统直插式或者外置控制芯片的分立式彩灯方案，它把驱动控制电路和发光晶元全部封装在极小的贴片本体内部，不需要在板上额外预留限流电阻、信号解码芯片的布置空间，对于板上尺寸余量紧张的通讯类产品来说，能省下不少宝贵的布线面积。从结构设计的角度拆解，这款器件采用标准的贴片式封装外形，底部焊盘按照常规SMD回流焊工艺要求设计，

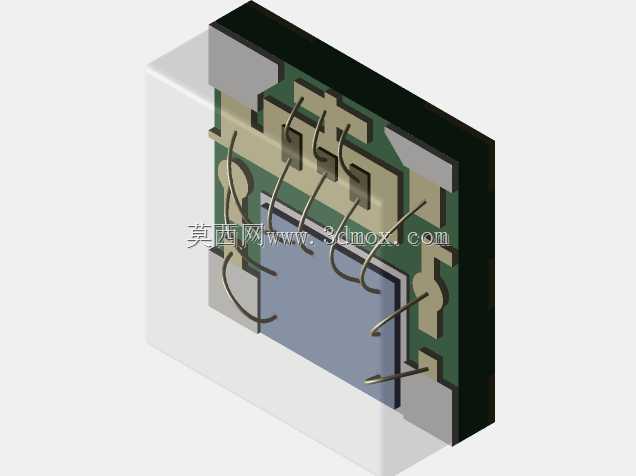

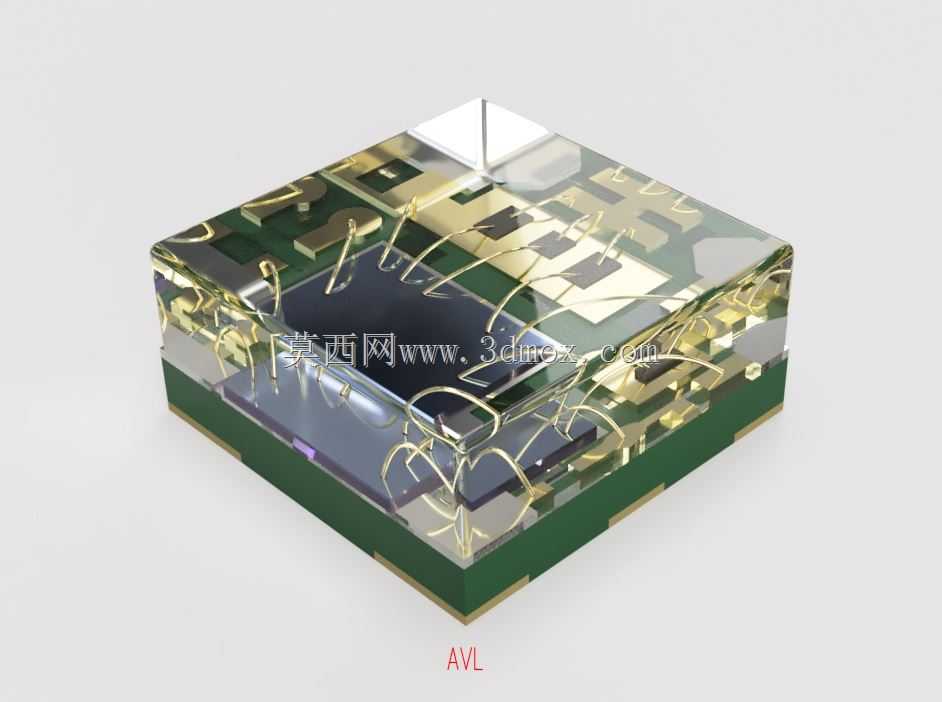

　　焊盘间距匹配通用SMT产线的钢网开孔规范，不需要为它单独定制特殊的治具或者钢网，量产阶段可以直接和其他表贴元件一起过回流焊，能有效降低产线的换线成本。器件本体的透光封装采用高透环氧树脂材料，表面做了哑光漫反射处理，既可以保证三个颜色晶元的出光均匀度，避免出现单点亮斑的问题，也能在日常使用中抵御一定程度的外力摩擦，减少装配过程中表面刮花影响出光效果的概率。内部的引线键合采用金线连接，把红、绿、蓝三个发光晶元和内置的控制IC连通，控制IC支持SPI串行通讯协议，可以通过单线或者标准SPI总线实现单颗器件的独立寻址，也就是说在一条信号总线上可以挂载多颗同型号器件，每一颗都能单独调整三通道的亮度值，实现渐变、流水、定点颜色提示等多种灯效，

　　不需要给每颗灯单独布置控制线，这对于需要做密集灯阵的小型通讯设备来说，能大幅减少PCB上的走线数量，降低布线难度。在安装边界的设计考量上，这款器件的本体高度控制在极低的水平，贴装完成后器件顶部距离PCB板面的高度不到2mm，对于追求超薄机身的便携通讯产品来说，不会因为灯珠的高度占用过多的壳体内部空间，壳体上对应的导光位置只需要预留0.3mm左右的间隙，就可以避免装配时压到灯珠本体导致内部键合线断裂的问题。设计PCB封装的时候，要注意在焊盘周边预留0.2mm的禁布区，避免周边的走线或者其他元件距离焊盘过近，导致回流焊时出现连锡、立碑的焊接缺陷；如果是做需要防水处理的产品，在器件周边涂覆三防漆的时候，要注意避开器件顶部的出光面，

　　防止三防漆在透光面凝固后影响出光的均匀度和颜色准确度。从实际使用的功能特性来看，这款器件的三通道亮度等级支持256级灰度调整，可以调出非常丰富的颜色效果，用来做设备的不同状态提示非常合适，比如充电状态显示红色、满电显示绿色、蓝牙连接状态显示蓝色，不需要额外增加多颗单色灯珠，一颗器件就能实现多种状态的指示功能。另外内置的控制IC自带信号整形电路，多颗级联的时候不会出现信号衰减导致的末端灯珠颜色偏差问题，就算在设备上布置十几颗甚至几十颗组成灯阵，也能保证每颗灯的颜色一致性，不会出现靠近主控的灯颜色正常、远离主控的灯颜色偏色的问题。在结构装配的适配性上，器件的封装边角做了微小的倒角处理，不管是采用吸嘴自动贴装还是手工样板焊接，都能很方便地对准焊盘位置，不会因为边角过于尖锐导致吸嘴吸附不稳、贴装偏移的问题。器件底部的散热焊盘和PCB上的散热铜箔连接后，可以把发光时产生的微小热量快速传导到板卡上，就算长时间全亮度点亮，也不会出现因为热量累积导致的颜色漂移、寿命缩短的问题，适合需要长时间点亮状态提示的通讯类设备使用。做结构堆叠的时候，要注意不要在器件正上方布置不透光的结构筋位，如果需要做匀光效果，可以在器件和壳体之间加装薄薄的乳白色PC匀光片，匀光片距离器件顶部0.5-1mm的距离就能达到非常好的匀光效果，不会看到内部的晶元亮斑。
