集成磁编码器的N20减速电机结构设计

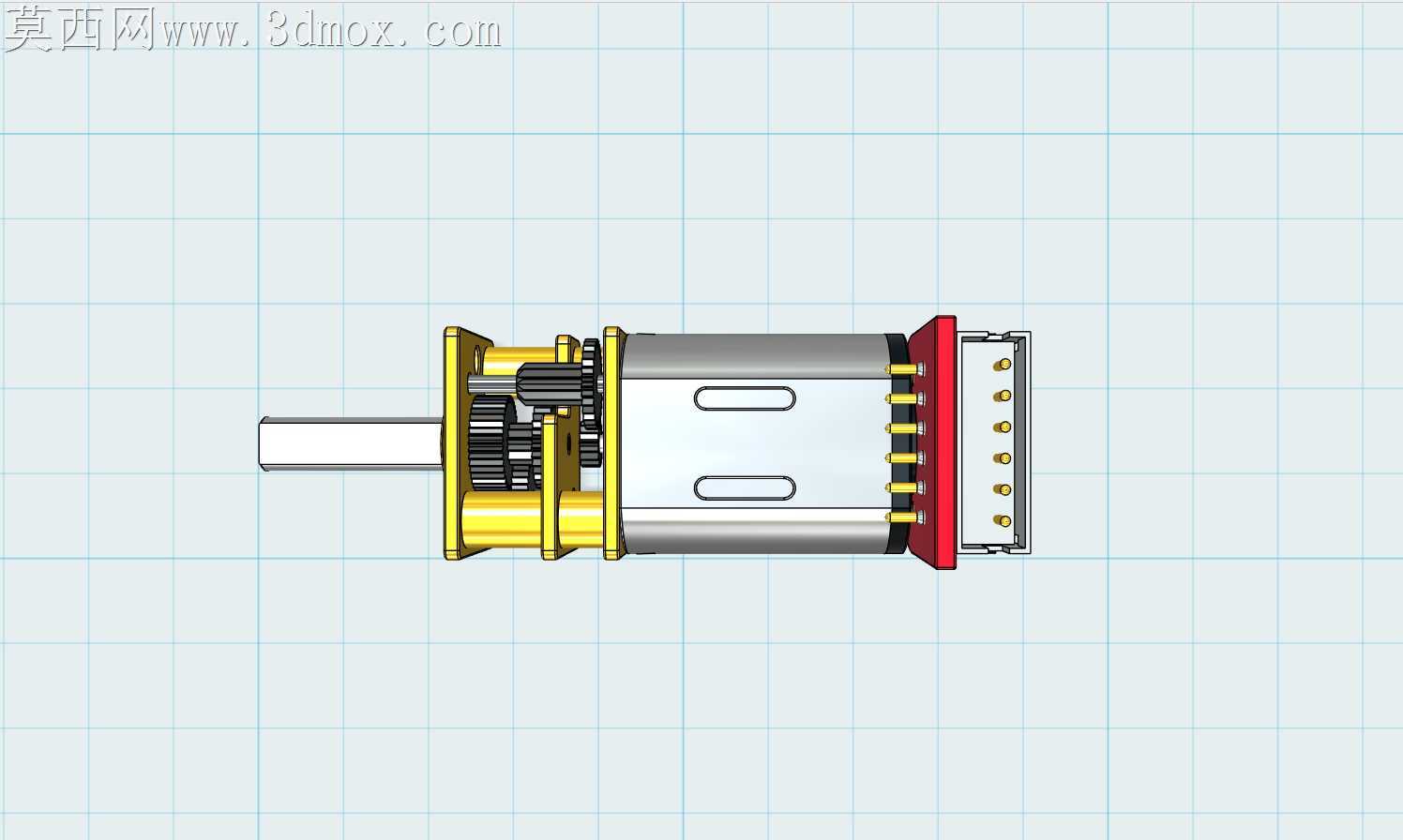

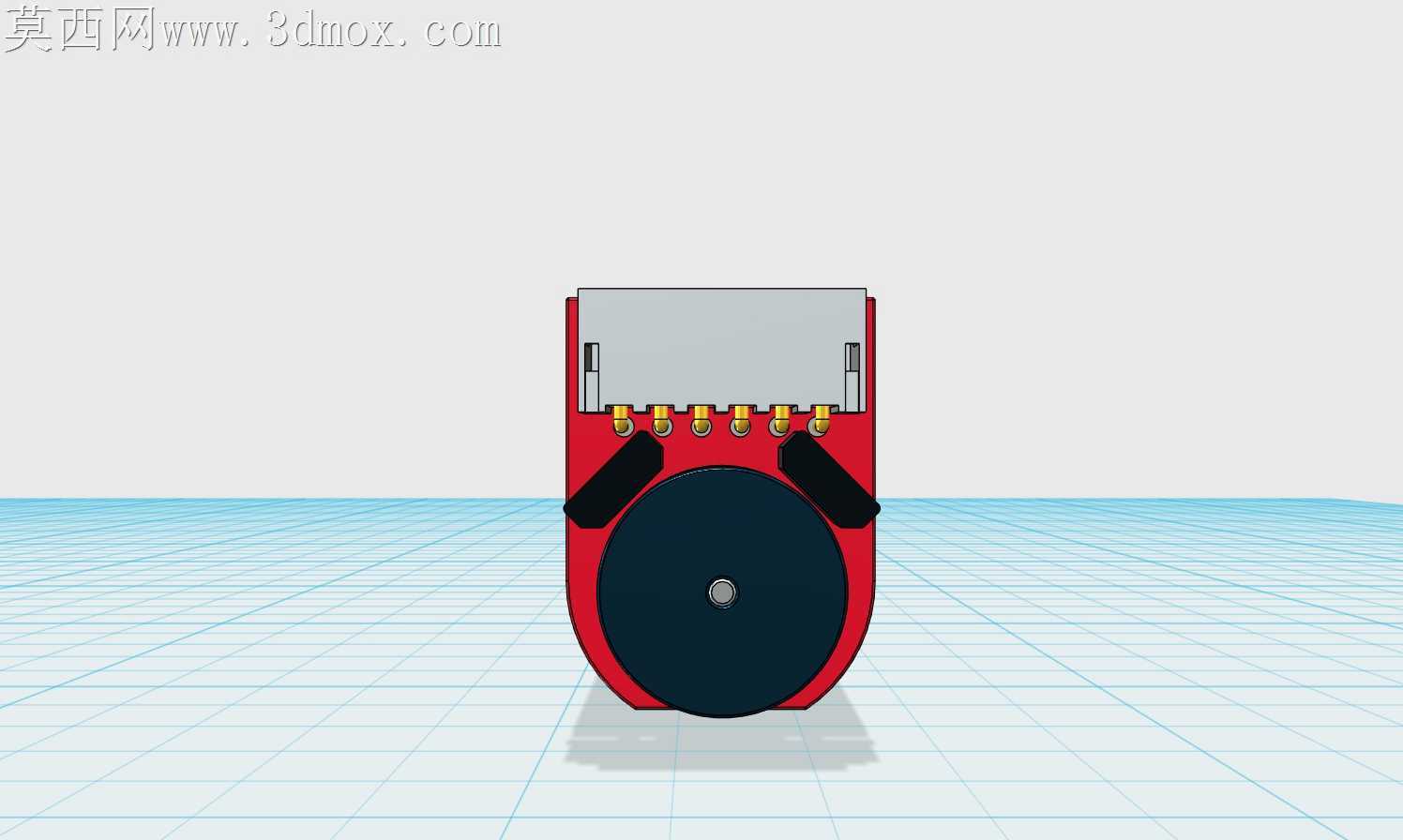

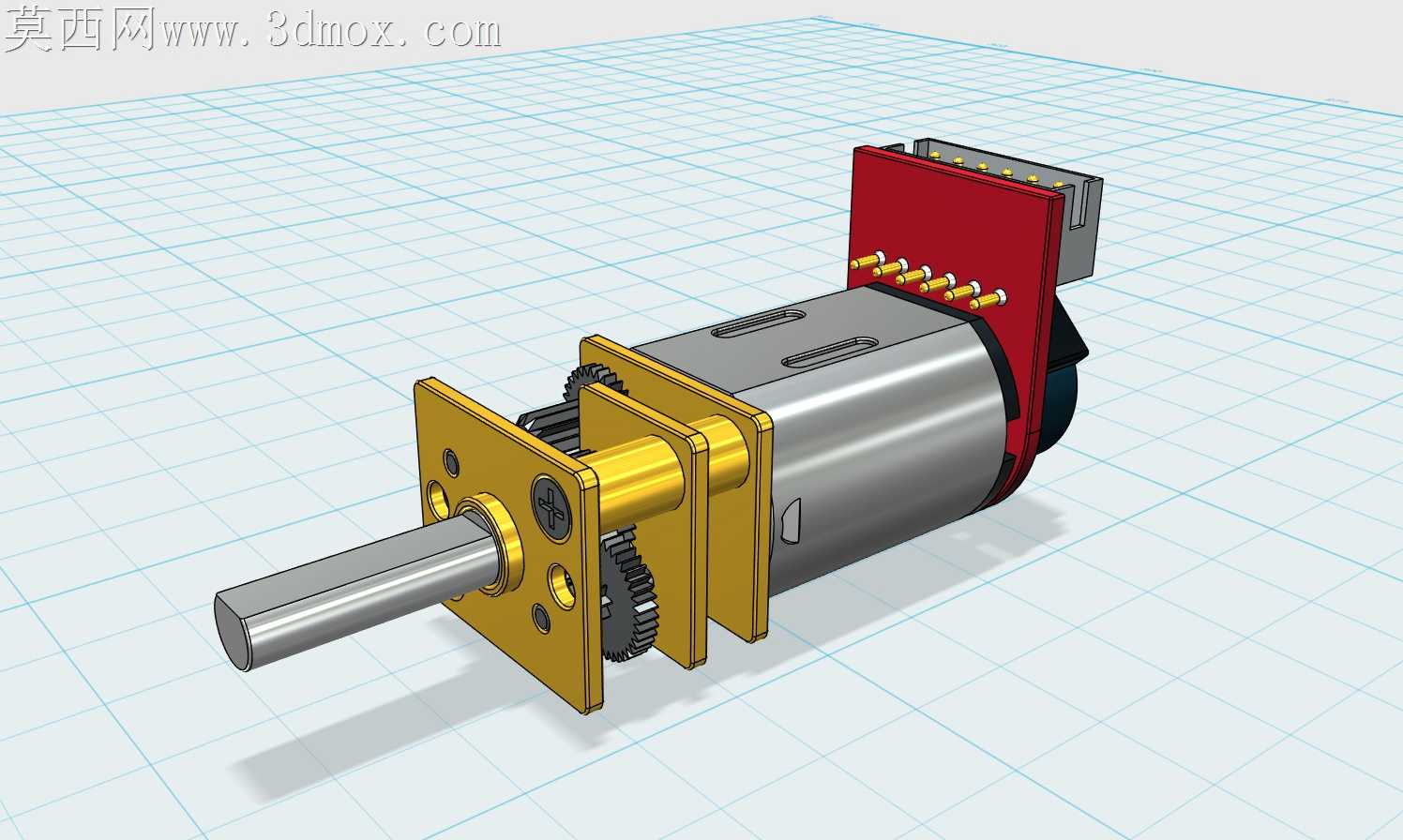

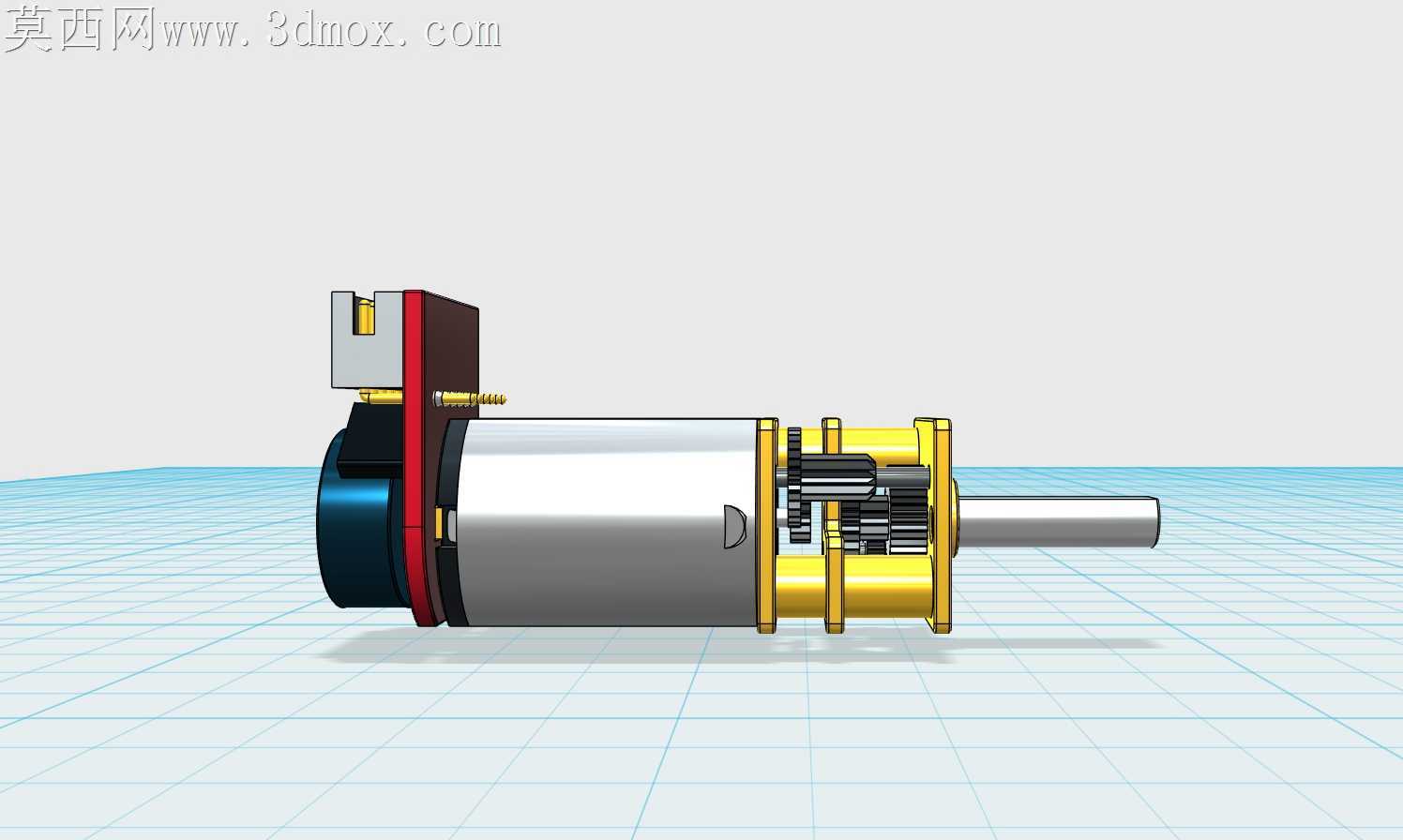

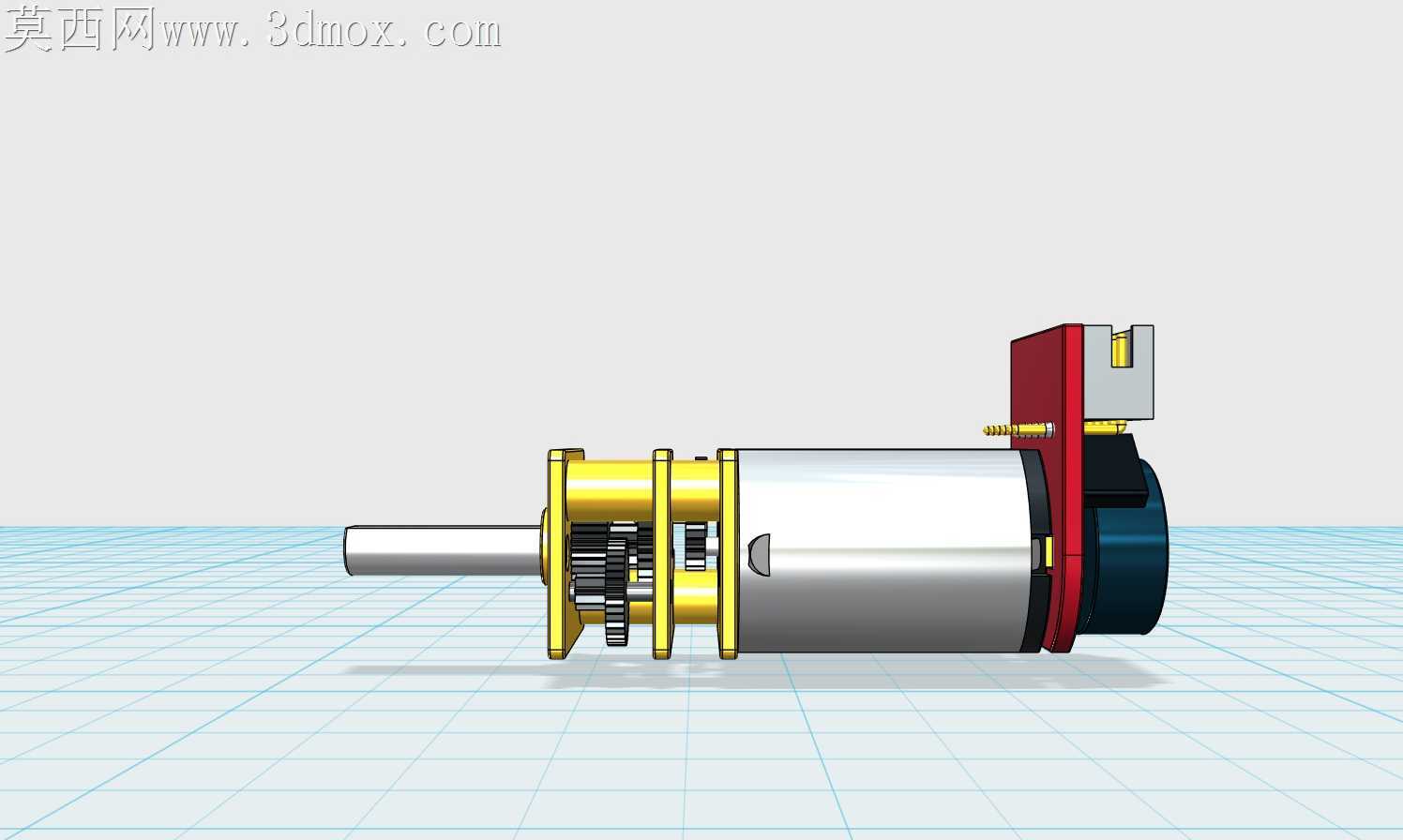

微型减速电机在小型智能装备装配中，常出现编码器与减速箱同轴度偏差导致的计数脉冲丢步问题，这款带磁编码器的N20电机在结构设计阶段就针对这类装配隐患做了针对性的适配调整。输出轴端的金色安装法兰预留了两个定位销孔与三个对称排布的安装螺孔，销孔与法兰基准面的垂直度公差控制在0.02mm以内，装配时先穿定位销再锁螺丝，能完全避免法兰偏斜导致的输出轴卡滞，也能让电机安装到设备机架上时，输出轴与负载传动件的同轴度直接达标，省去现场反复调整找正的工序。法兰内侧的减速腔室里，各级传动齿轮的齿侧间隙留了0.015mm的合理公差，既不会因为间隙过大导致输出轴回程差超标，也不会因为间隙过小在低温工况下出现齿轮咬合卡滞的问题，齿轮与轴的配合位做了微小的退刀槽设计，加工时滚齿工序不会在轴肩处留下毛刺，装配时齿轮能顺畅推到指定轴向位置，不会因为毛刺顶起导致齿轮轴向窜动超差。电机尾部的磁编码器电路板通过四个镀金插针与电机端盖定位连接，插针与端盖上的定位孔采用过盈0.01mm的配合，压装后电路板与电机转子端面的平行度能稳定控制在0.03mm以内，磁钢粘贴在转子尾端的定位凹槽里，凹槽深度刚好让磁钢表面与电路板上的霍尔元件保持1mm的标准感应距离，不会因为距离过近出现磁饱和，也不会因为距离过远导致感应信号弱丢脉冲。编码器电路板外侧预留的排线接口做了防呆设计，接口一侧的凸起挡边能避免排线插反，接插时不需要反复核对针脚定义，能大幅缩短整机装配的接线耗时。电机外壳的散热槽顺着转子转动的气流方向排布，电机持续运转时，转子带动的气流能顺着散热槽快速带走绕组产生的热量，不会因为热量堆积导致磁钢退磁，也能避免编码器电路板长期处于高温环境下出现元件参数漂移。输出轴的伸出端做了倒角处理，装配负载齿轮或者联轴器时能顺畅导入，不会刮伤配合件的内孔壁，轴表面的粗糙度控制在Ra0.8，既能保证与配合件的连接紧固度，也不会因为表面过于粗糙导致装配时摩擦力过大压损零件。
