消费电子内置卡扣式速度弹射机构

　　这套弹射机构主要面向消费类通讯终端的内置功能模块弹出需求设计，常见应用场景涵盖可拆卸SIM卡卡托、便携终端内置手写笔弹出、小型可更换功能模组的快速释放工位，区别于传统弹簧直顶结构，该机构采用斜楔锁止配合弹性复位的组合方案，能在极小的安装空间内实现稳定的触发锁止与快速弹出动作，避免了直顶结构容易出现的卡滞、误触发、弹出力度不均等常见问题。从实际装配边界来看，整套机构的安装预留空间集中在终端壳体的侧部窄腔区域，横向安装宽度不超过6mm，纵向排布深度可适配12-18mm的壳体内部空间，垂直方向的活动行程控制在4mm以内，完全适配当前轻薄型通讯终端的内部堆叠要求，不会挤占主板、电池等核心部件的排布空间。

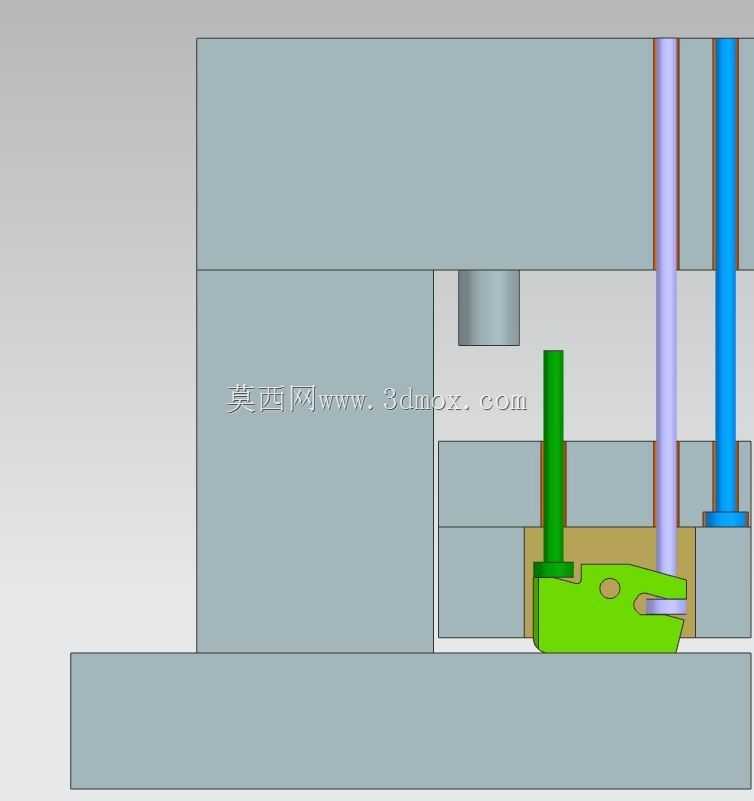

　　设计过程中优先考虑了触发手感与弹出速度的匹配关系，锁止卡扣的楔形面角度经过多轮迭代调整，最终选用17度的斜角设计，既保证触发时的按压力度控制在15-20N的舒适区间，又能在解锁瞬间让弹性件的弹力快速释放，带动被弹出部件以均匀的速度滑出壳体，弹出行程末端设置有阻尼缓冲位，避免部件弹出速度过快导致脱落、磕碰的问题。机构的核心运动部件采用一体式注塑成型的绿色卡扣件作为核心传动件，卡扣件上设置有定位柱与导向滑槽，安装时直接卡入壳体预设的导向筋位即可完成定位，不需要额外的螺丝固定，减少了装配工序与零件数量。导向部分搭配两根不同直径的立式导柱，其中紫色导柱作为锁止位的运动导向，承担卡扣解锁过程中的横向限位作用，蓝色导柱作为弹出部件的滑动导向，

　　保证被弹出部件沿直线方向运动，不会出现偏斜卡滞。触发逻辑上，当外部按压力作用于触发端时，卡扣件沿绿色导柱的轴向产生微小位移，楔形锁止面脱离被弹出部件的卡槽，此时预压的弹性件释放弹力，推动被弹出部件沿蓝色导柱向外滑动，直到达到预设弹出位置后被限位结构挡住，完成整个弹出动作；复位时只需要将被弹出部件向内推压，卡扣件在复位弹性件的作用下重新卡入卡槽，即可完成锁止，整个循环动作的寿命经过验证可达到万次以上，完全满足消费类通讯产品的使用周期要求。在实际选型适配时，可根据被弹出部件的重量调整弹性件的预压量，针对重量在5g以内的卡托类部件，可选用弹力较小的线径0.3mm的不锈钢弹簧，针对重量在20g以内的手写笔类部件，可更换线径0.

　　5mm的弹簧调整弹出力度，不需要修改其他结构件的尺寸，具备较强的适配性。机构的所有运动部件之间的配合间隙控制在0.05-0.1mm之间，既避免间隙过大导致的晃动异响，又防止间隙过小在温度变化产生形变时出现卡滞，适配常用的PC、ABS等注塑材料的收缩率特性，量产时不需要进行复杂的模具调整。考虑到通讯终端的跌落测试要求，卡扣的锁止搭接量设计为0.8mm，在1.2米高度自由跌落的冲击下不会出现意外解锁的情况，同时锁止面设置有微小的防退倒扣，进一步提升锁止可靠性，避免日常使用中因为挤压、震动导致的部件松脱。
