90度弯管塑料注射成型模具结构

　　这套弯管注射成型结构，主要针对带90度弯折特征的中空塑料管路件量产场景设计，常见应用在给排水管路接驳、气动系统管路连接、小型家电内部流体输送通路等生产环节，核心作用是完成熔融塑料的型腔填充、保压冷却、侧抽芯脱模全流程，一次性成型出内壁光滑、弯折处无应力集中的塑料弯管零件，避免后续二次弯折加工带来的管壁开裂、通径缩窄问题。

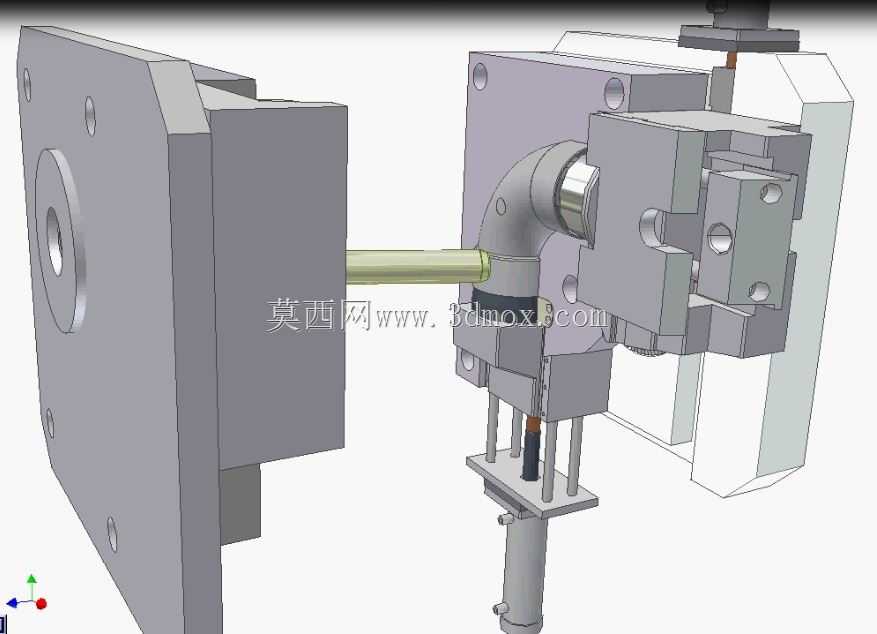

　　从结构布局来看，整套模具采用侧抽芯配合直顶的脱模逻辑，因为弯管存在垂直于开模方向的中空侧向特征，常规直顶脱模会直接拉伤管件内壁，所以在模具动定模合模方向的垂直侧，设置了长行程液压抽芯组件，对应弯管的直线段内孔成型，抽芯杆的同轴度公差控制在0.02mm以内，避免抽芯过程中蹭伤管件内壁，同时在弯管的90度弯折端，设置了斜导柱驱动的侧向滑块，成型弯管另一端的接口特征与外壁定位结构，滑块与动模板的配合面做了1度的斜度楔紧，合模时靠定模楔紧块压死滑块，避免注塑填充时滑块受熔融塑料压力后退产生飞边。

　　浇注系统的设计上，选择了弯管外壁的侧浇口进料，浇口位置避开弯管的应力集中弯折区，设置在直线段的侧壁位置，熔融塑料进入型腔后可以顺着管壁弧度平稳填充，减少弯折处的熔接痕，浇口截面采用梯形结构，填充完成后冷凝料可以快速从管件上切除，不会在管件表面留下过高的浇口残留，减少后续人工修整的工作量。冷却回路则围绕型腔与型芯分别布置，型芯侧因为是中空内孔成型，采用了中心进水的隔水片式冷却水路，保证型芯整体温度均匀，避免弯管内壁冷却不均导致的收缩变形，型腔侧的水路沿着弯管的外轮廓排布，水路距离型腔面的距离保持在15mm左右，保证整个成型区域冷却速率一致，将管件的成型周期控制在合理区间。

　　安装边界方面，整套模具的动定模安装板采用标准模架规格，可直接适配市面上主流的160吨卧式注塑机，定位圈尺寸匹配注塑机的料筒中心定位孔，浇口套的球面半径与注塑机喷嘴半径适配，避免注塑料流溢料。模具的开模行程预留了足够的抽芯与顶出空间，侧抽芯的行程比弯管直线段的长度长15mm，保证抽芯完成后管件可以顺利顶出脱落，顶出结构采用顶板顶出，顶杆均匀分布在弯管的外壁加强筋位置，避免顶出力集中导致管件顶白变形。合模导向采用四根精密导柱导套，导柱设置在动模侧，导套压入定模模板，合模时导柱先进入导套完成定位，保证动定模型腔的同轴度，避免错模导致的管件壁厚不均问题。

　　在细节设计上，模具的所有滑动配合面都做了淬火处理，表面硬度达到HRC52以上，减少长期量产过程中的磨损，抽芯杆与型芯的配合间隙控制在0.01mm以内，既避免飞边产生，又保证抽芯动作顺畅，不会出现卡滞。排气槽开设在滑块与型腔的贴合面末端，深度控制在0.02mm，刚好可以排出型腔内的空气，又不会让熔融塑料溢出形成飞边，避免填充时出现困气导致的管件表面烧焦、缺料问题。整套结构在设计时充分考虑了量产过程中的维护便利性，易磨损的抽芯套、导套都采用了快拆结构，不需要完全拆解模具就可以完成易损件的更换，减少设备停机维护的时间。
