带式振动进料斗式提升机结构设计

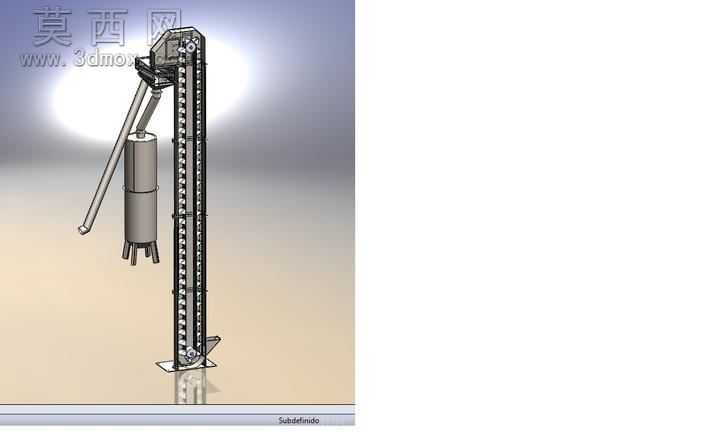

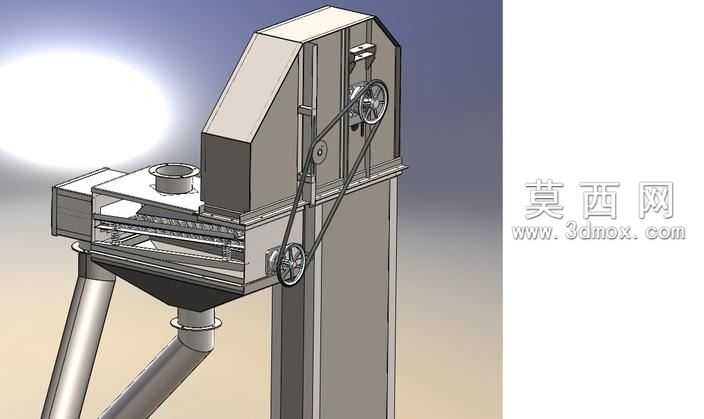

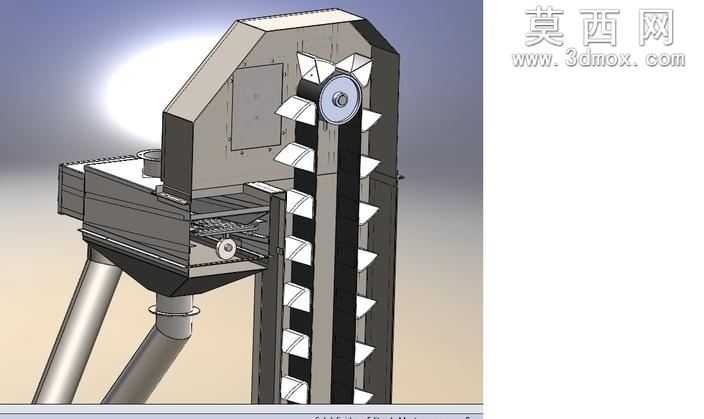

该斗式提升机三维模型采用参数化建模方式完成整体结构搭建，建模过程中对各部件的装配公差、运动干涉情况做了完整校验，确保各运动部件可实现预期的相对动作。模型整体分为上部驱动端壳罩、中部垂直输送架体、下部进料仓段、支撑腿架四个核心模块，上部驱动端内置传动轮组，壳罩采用折弯钣金结构设计，还原了实际设备的钣金焊接成型特征，表面赋予哑光金属漆材质，搭配做旧的工业磨损质感，渲染时采用侧上方主光源搭配环境补光，突出壳体的棱角结构与金属材质的哑光反光特性。中部垂直段采用黑色橡胶带作为牵引构件，等距排布的白色料斗通过螺栓紧固件与牵引带固定，料斗采用冲压成型的浅斗结构，边缘做了卷边强化处理，建模时还原了料斗的薄壁特征与安装孔位，材质赋予工程塑料质感，与黑色牵引带形成清晰的视觉区分。下部进料段集成振动分隔进料结构，进料仓采用斜向导料板设计，可将落入仓内的物料均匀导流至进料位置，通过振动作用避免物料卡堵，确保物料能够稳定落入承接的料斗当中，仓体下部设置出料导流接口，搭配支撑腿架的斜向支撑结构，保障整机运行时的结构稳定性。设计过程中重点优化了料斗的排布间距与进料口的导料角度，既避免料斗运行时出现刮蹭壳体的问题，也保障物料在进料段的填充率，同时上部驱动轮的张紧结构做了可调节设计，可适配不同使用场景下的牵引带张紧需求，整体模型完整还原了该类斗式提升机的核心结构特征，各部件的连接关系、运动逻辑均符合实际工业设备的设计规范，渲染效果清晰展现了设备的结构层次与材质特性。
