爆破硐室铁砂粒输送用螺旋输送机

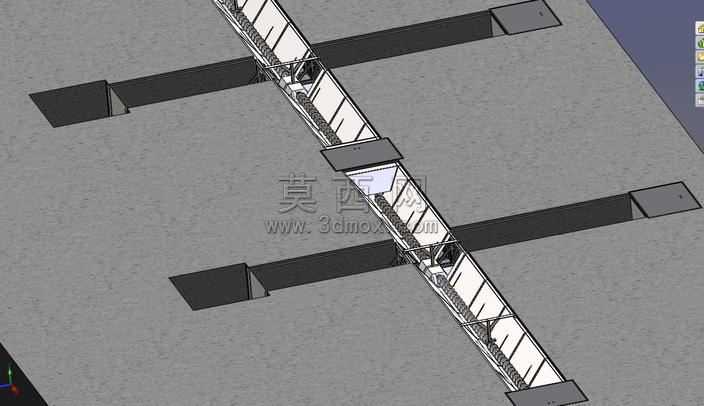

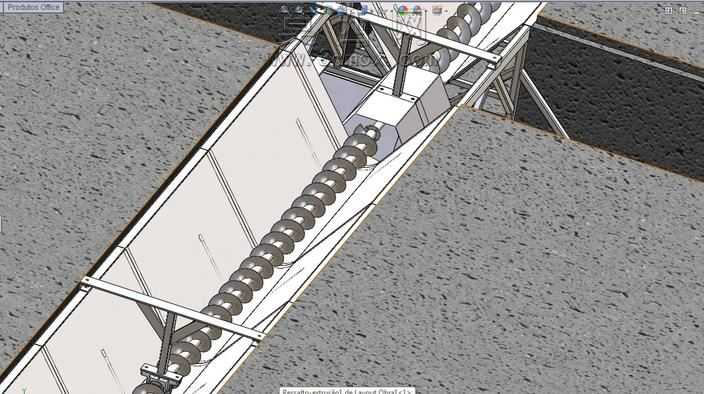

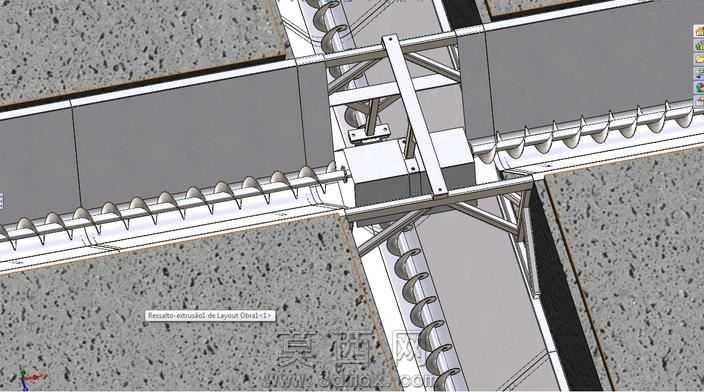

本螺旋输送机三维模型采用SolidWorks软件完成全参数化建模，整体围绕爆破硐室中铁砂粒的密闭输送工况开展设计。建模过程中先完成核心螺旋轴的参数搭建，通过螺旋线扫描生成连续的螺旋叶片，严格匹配铁砂粒的输送粒径参数设置叶片螺距与轴径比例，避免物料卡滞与叶片磨损过快的问题。机壳部分采用分段式U型槽结构建模，各段法兰连接位置预留标准螺栓孔位，槽体侧壁加厚处理以适配硐室内的高粉尘、高磨损作业环境，同时在槽体顶部设置可开启的密封盖板，既方便日常检修维护，也能避免铁砂粒输送过程中扬尘外溢。支撑结构采用型钢焊接机架建模，机架与机壳之间设置减震垫安装位，横向与纵向支撑梁做了受力优化，通过有限元预分析调整梁的截面尺寸，保证设备满载运行时的结构稳定性，不会因螺旋轴转动产生的径向力出现结构形变。传动端的建模包含轴承座、密封组件与联轴器的标准件调用，轴承座选用带防尘密封的外置式结构，适配硐室内多粉尘的作业场景，避免铁砂粉尘进入轴承造成磨损。模型渲染阶段为机壳赋予哑光耐磨钢材材质，螺旋叶片赋予高硬度耐磨合金材质，机架赋予防锈漆材质，通过光影调整清晰呈现各部件的装配关系与结构细节。设计思路上充分考虑爆破硐室的特殊作业场景，整体结构紧凑便于硐室内狭窄空间安装，螺旋叶片的边缘做了倒角处理，避免输送铁砂粒时出现卡料、堵料问题，槽体底部设置了微量余料清理口，方便停机后清理残留铁砂，同时设备的安装支座预留了与硐室基础预埋件连接的孔位，可直接适配现有硐室的安装条件，无需额外做基础改造。
