三轴直角坐标传动执行机械结构

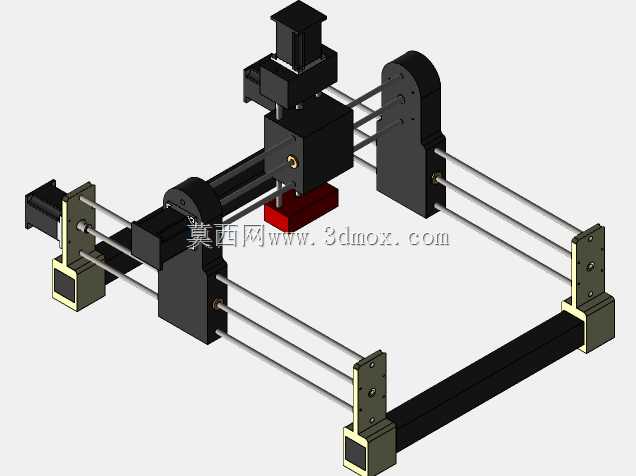

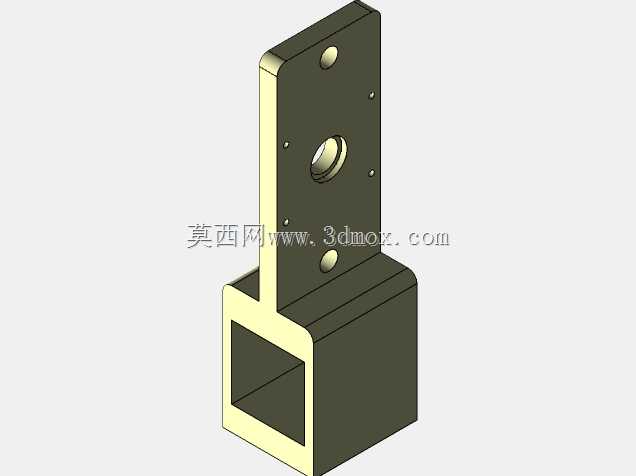

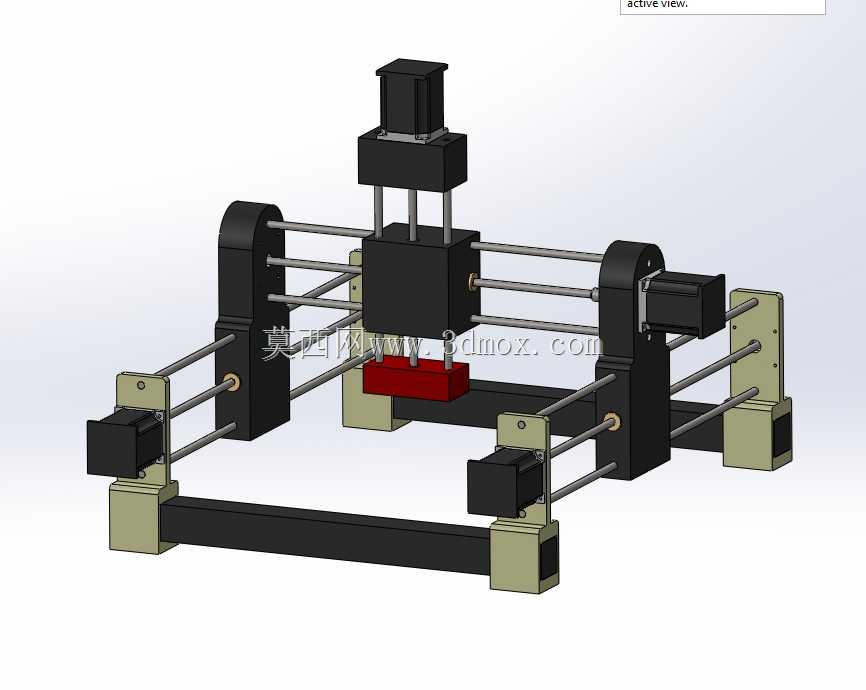

　　这套三轴直角坐标结构的设计，最初是面向小行程平面点位作业场景开发的，常见的应用覆盖了小尺寸工件的点位搬运、涂覆轨迹执行、小型零件装配对位、桌面级检测工位的探针移动等工况，相比多关节机械手，它的运动解算逻辑更简单，重复定位精度更容易做高，对于不需要复杂姿态调整的平面作业场景，成本控制和维护难度都有明显优势。从结构布局来看，X轴采用双侧平行光轴搭配直线轴承做导向，双轴同步传动的设计能抵消单侧悬臂带来的偏载力矩，避免滑台移动过程中出现卡滞、爬行的问题，两侧的支撑座采用等高加工的安装基准，装配时需要先打表校正两根光轴的平行度，误差控制在0.02mm以内才能保证运行顺畅。Y轴跨接在X轴的两个滑座上，传动方向与X轴垂直，同样采用光轴导向的结构，

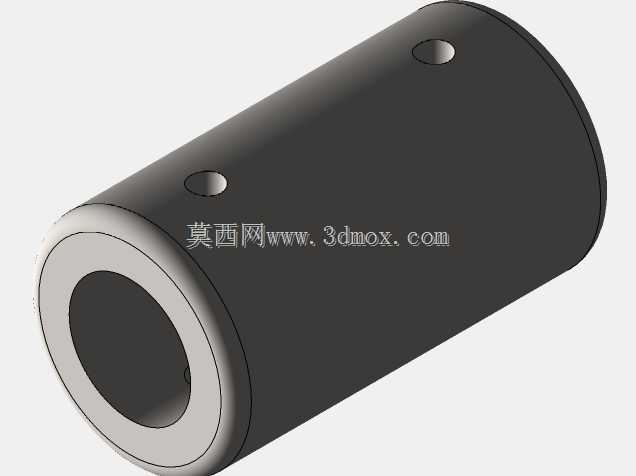

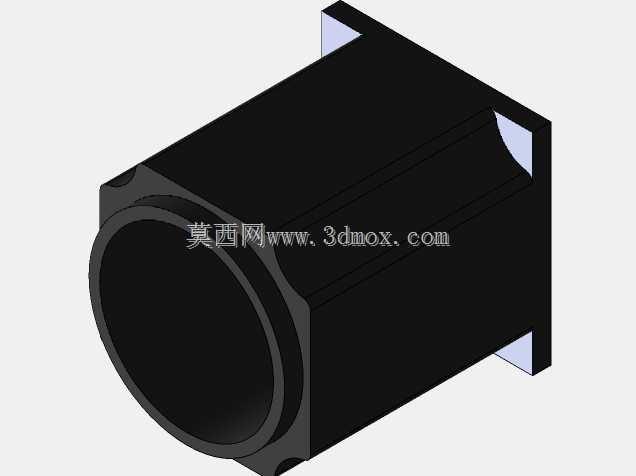

　　滑台部分集成了Z轴的安装位，Z轴采用垂直布置的传动结构，导向件同样选用光轴搭配直线轴承，末端预留了执行元件的安装接口，可以根据实际工况加装夹爪、点胶阀、焊枪、检测探针等不同的作业头。设计过程中，三个轴的动力元件都选用了同规格的步进电机，分别布置在X轴两端、Y轴侧端、Z轴顶端，这种布置方式能尽可能降低运动部件的自重，减少惯量匹配的难度，电机与传动丝杆之间通过联轴器直连，省去了额外的同步轮传动结构，既压缩了整体安装空间，也减少了传动间隙带来的精度损失。安装边界方面，整套结构的底座采用一体式型材框架，底部的四个安装支脚都预留了地脚螺栓安装孔，安装时需要保证底座的水平度，避免因安装面倾斜导致Z轴出现下滑、导轨偏磨的问题；

　　整体的运动行程覆盖了常规桌面作业的范围，X轴有效行程可以满足300mm范围内的点位移动，Y轴有效行程适配200mm宽度的作业区域，Z轴的垂直行程可以覆盖100mm的高度差，足够应对薄型工件的上下料、表面作业需求。在结构刚性设计上，所有的支撑座都做了加强筋结构，避免高速运动时出现共振，光轴的直径选型经过挠度校核，在全行程伸出的状态下，末端变形量控制在0.05mm以内，不会因为结构变形影响作业精度。实际使用中，这种结构的运动逻辑完全基于笛卡尔坐标系编程，点位控制只需要输入对应的XYZ坐标值就能完成走位，对于现场调试人员来说门槛更低，不需要掌握复杂的机器人运动学坐标转换知识，普通的电气工程师就能完成程序编写和调试。另外，

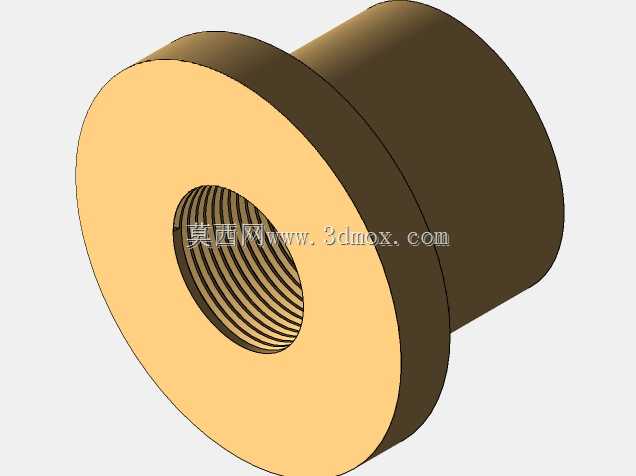

　　整套结构的零部件通用性很强，光轴、直线轴承、丝杆、联轴器都是标准件，后期维护更换不需要定制特殊配件，能有效降低设备的全生命周期使用成本，在小型自动化工作站、教学实验平台、小批量定制化设备的开发中，这种结构的复用性很高，只需要根据实际作业的行程需求调整光轴和丝杆的长度，就能快速适配不同的工位尺寸要求，不需要重新做整体结构的颠覆性设计。需要注意的是，Z轴因为是垂直布置，设计时要考虑断电自锁的问题，避免断电后滑台下坠损坏末端执行件或者工件，所以选型时丝杆选用了导程合适的T型丝杆或者带抱闸的电机搭配，保证停机状态下的位置保持能力。
