六自由度小绕组连续性测试机械臂

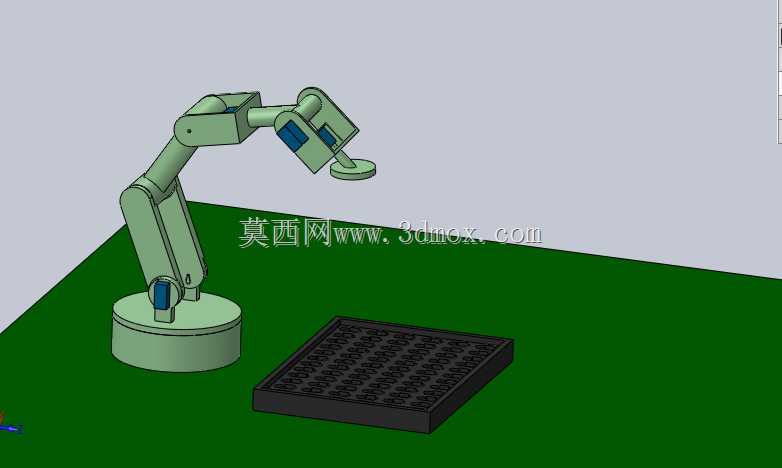

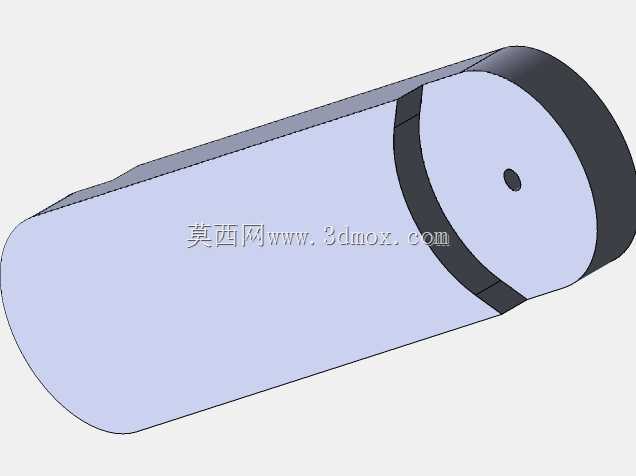

　　在电子元器件生产的后段检测工序里，小型绕组类零件的通断连续性测试一直是容易被忽略却影响成品良率的环节——传统人工手持探针测试的方式，不仅效率受人员操作熟练度限制，探针接触角度、压力的偏差还容易造成误判，甚至刮伤绕组外层的绝缘漆包线，带来额外的不良损耗。这款六自由度关节机械臂，正是针对这类小尺寸绕组的批量连续性测试场景开发的执行端载体，可搭配对应的探针测试模组、视觉定位模块完成全自动化的检测作业。从结构设计逻辑来看，整机采用串联多关节布局，六个转动自由度的配置完全覆盖了测试工位所需的运动范围：底座回转关节负责整个臂体的水平方向角度调整，可覆盖工位上料托盘的全幅区域，大臂、小臂的俯仰关节负责调整末端的作业高度，

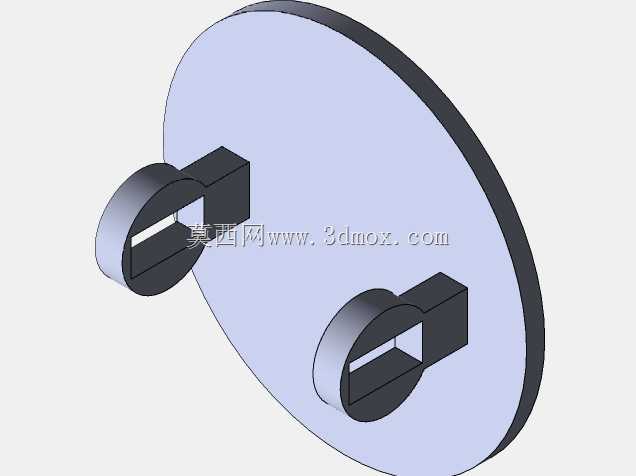

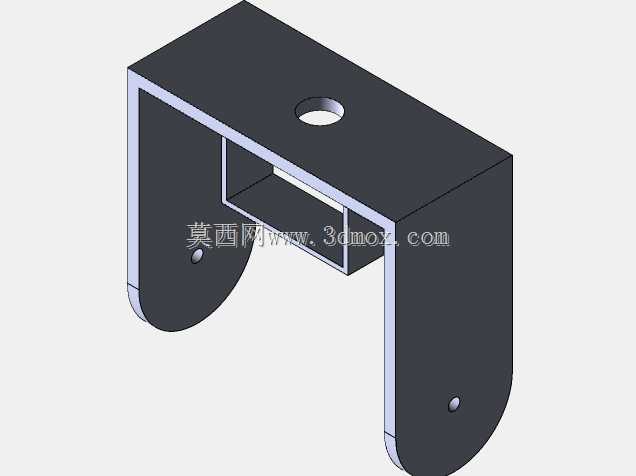

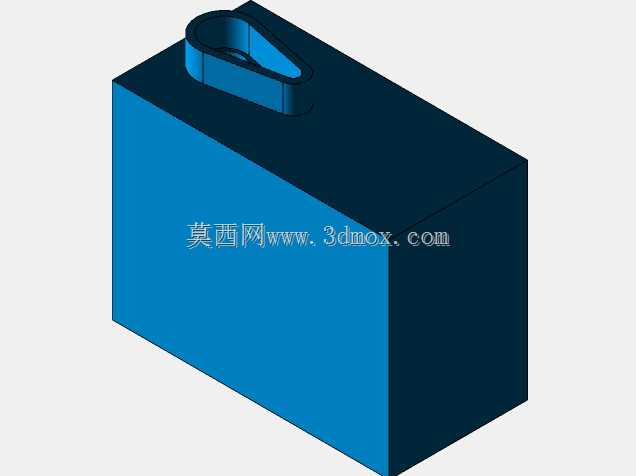

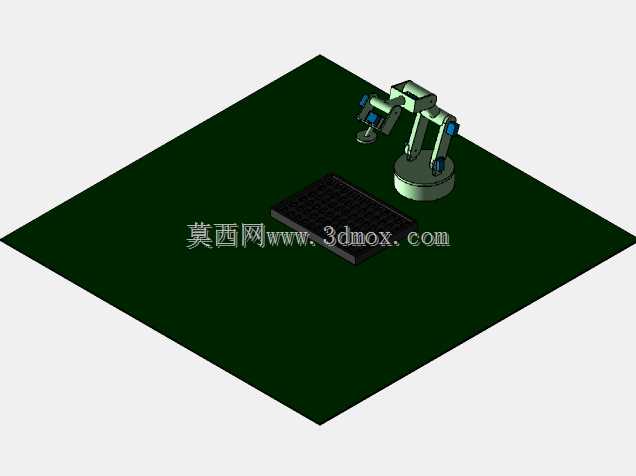

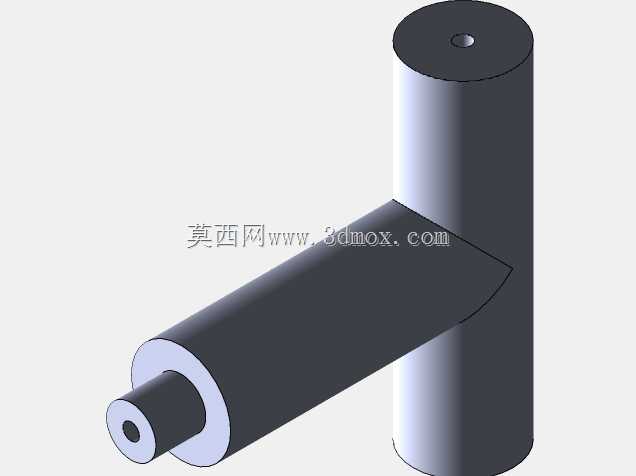

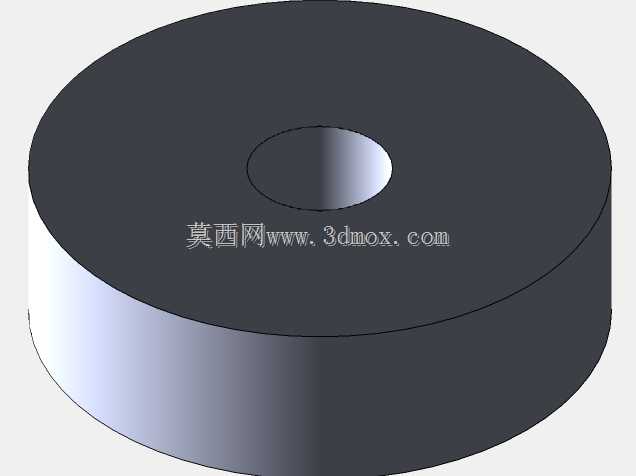

　　末端三个正交布置的转动关节则用来微调测试探针的接触角度，保证探针能垂直对准绕组的引脚触点，避免斜向接触带来的接触不良或者探针滑位。各关节的转动副全部采用标准轴承承接，没有采用一体化注塑的铰接结构，一方面是为了降低关节转动的阻尼，让小功率舵机就能驱动臂体完成平稳的点位运动，另一方面也方便后期维护时更换磨损的铰接部件，不需要整体替换臂段结构。从安装边界来看，整机底座采用圆形法兰式安装结构，固定孔位按照常规工业铝型材工作台的安装间距设计，可直接固定在标准测试工作台的台面上，不需要额外制作转接安装板；臂体完全伸展后的作业半径覆盖前方400mm范围内的区域，对应的上料托盘可采用300mm×300mm的标准阵列料盘，

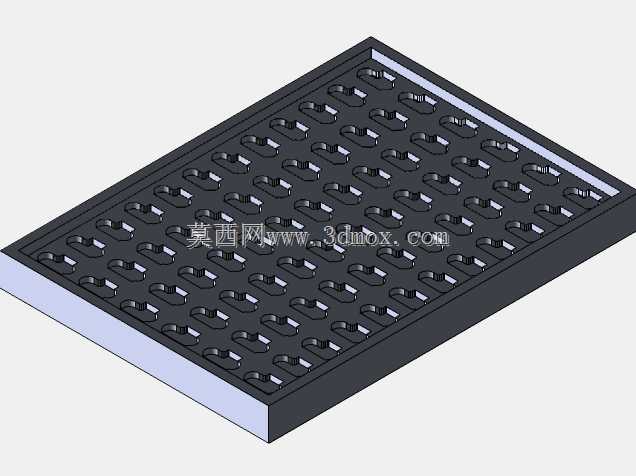

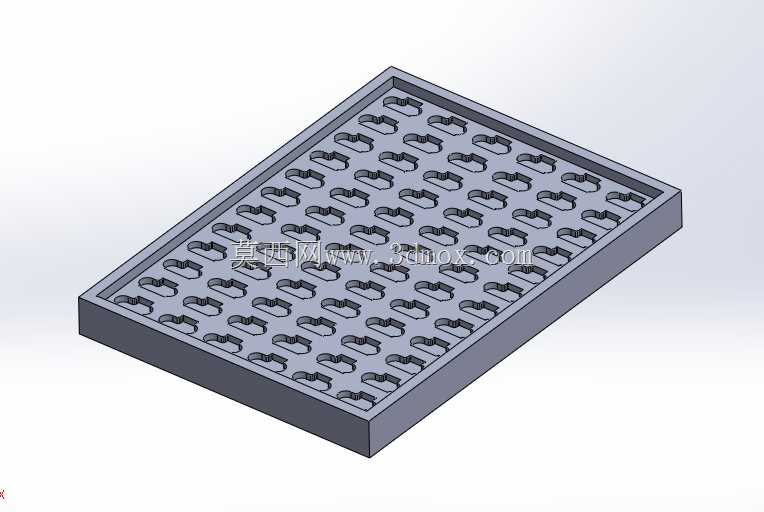

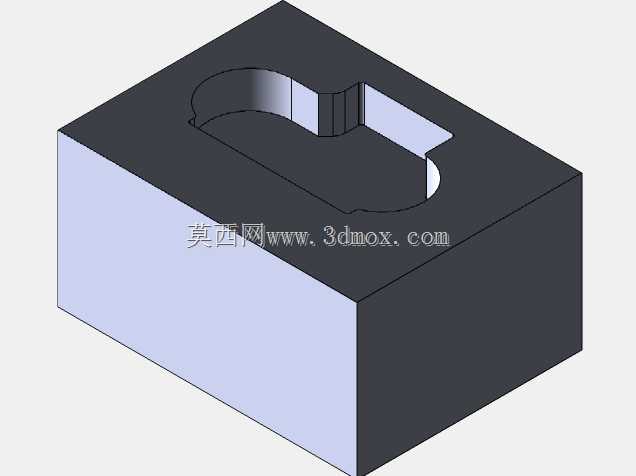

　　和图中配套的黑色阵列托盘尺寸匹配，料盘上的定位槽可按照不同规格绕组的外形定制，机械臂可按照预设的点位路径依次完成每个槽位绕组的测试动作。在功能适配层面，臂体末端的安装法兰预留了通用的安装孔位，除了搭载测试探针模组之外，也可根据测试需求更换为夹爪、视觉相机等末端执行器，适配不同规格电子元器件的检测、分拣作业；关节处的走线全部采用内藏式布局，避免臂体运动过程中线缆和周边设备、料盘发生剐蹭，也减少车间粉尘、焊锡飞沫对线缆的侵蚀，提升长期运行的稳定性。实际产线应用中，这款机械臂可和上游的上料机构、下游的不良品分拣工位联动，当料盘输送到测试工位后，视觉系统先完成每个绕组的位置偏移补偿，机械臂再带动探针依次接触每个绕组的两个引脚，

　　配合测试电路完成通断信号的采集，检测到的不良品位置信号会同步传递给后端分拣机构，完成不良品的剔除，整个流程不需要人工介入，单工位的测试效率相比人工操作可提升三倍以上，同时能避免人工操作带来的误判、零件损伤问题。结构设计上各臂段都做了轻量化的减重处理，在保证结构刚性的前提下降低了运动部件的重量，既减少了驱动部件的负载，也让臂体的启停动作更平稳，不会因为惯性过大导致末端探针出现过冲、撞件的问题；关节处的限位结构也做了对应的设计，每个转动关节都设置了软、硬双重限位，避免调试过程中臂体运动超程撞到周边的料盘或者机架，降低调试阶段的设备损坏风险。
