方形安装板重载水平调节支撑脚轮结构

　　在工业设备的移动支撑场景中，脚轮是兼顾设备移位灵活性与停放稳定性的核心部件，这类带方形安装法兰的水平调节脚轮，常应用在自动化生产线工位机架、重型检测设备机柜、工业仓储转运货架、中小型加工设备底座等场景中，解决重型设备移位困难、停放后易滑动偏移的实际问题。不同于普通纯行走万向脚轮，这款脚轮集成了行走滚轮与高度调节支撑的双重功能，当设备需要移位时，滚轮接触地面，可实现小半径转向与平稳推行；当设备移动到指定工位后，可通过调节结构将支撑座下放，让滚轮抬离地面，依靠支撑座承载设备整体重量，避免长期受压导致滚轮变形，同时消除滚轮带来的滑动间隙，保证设备停放时的水平度与稳定性，尤其适合需要频繁调整工位、同时对停放定位精度有要求的生产场景。

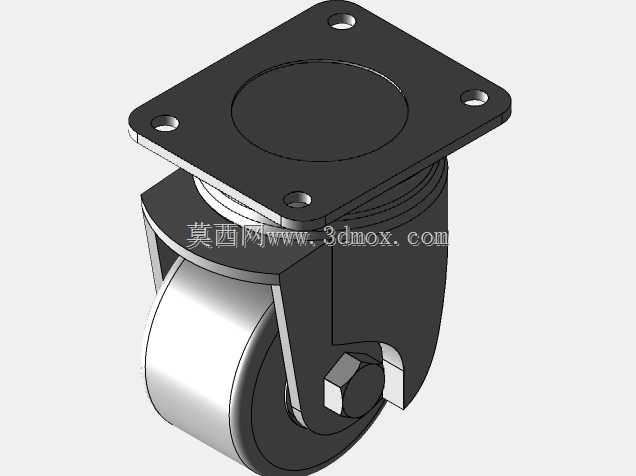

　　从结构设计逻辑来看，这款脚轮采用顶部方形法兰作为安装接口，法兰上预留四个对称分布的安装通孔，孔位布局匹配60×80的安装边界尺寸，安装时可直接通过螺栓将法兰与设备底座的安装面锁紧，法兰与下方轮架之间设置回转支承结构，保证轮架可绕垂直轴线360度自由回转，实现推行过程中的灵活转向，不会出现卡滞、转向阻力过大的问题。轮架部分采用一体式折弯焊接结构，整体承载强度更高，可承受大吨位设备的静载荷与动载荷，避免长期重载使用后轮架出现变形、开裂的问题。滚轮部分采用金属轮毂搭配高弹性耐磨外层的结构，金属轮毂保证滚轮的径向承载能力，外层耐磨材质可降低推行时的噪音，同时减少对环氧地坪、瓷砖地面等工业常见地面的划伤，滚轮通过销轴与轮架连接，

　　销轴两端设置防松脱结构，避免长期震动后销轴窜出导致滚轮脱落。在高度调节结构的设计上，调节部件与轮架集成布置，不需要额外在设备底座上加装独立支撑脚，减少了设备底座的加工工序与安装配件数量，调节操作可直接在脚轮位置完成，不需要蹲伏到设备底部操作，降低了设备调平的操作难度。设计过程中需要重点匹配安装法兰的孔位公差，四个安装孔的位置度公差需要控制在合理范围内，避免现场安装时出现孔位错位无法装配的问题；同时轮架的回转间隙需要控制在较小区间，既保证回转顺畅，又避免转向间隙过大导致设备推行时出现晃动；滚轮的直径与宽度需要匹配额定承载重量，保证单位面积的地面压力在地面承载范围内，不会压坏车间地面；调节结构的行程需要满足常见地面不平整场景的调平需求，

　　一般预留15-20mm的调节行程即可覆盖大部分工业车间的地面高度差。在实际选型应用中，这类脚轮的单轮承载需要根据设备总重量除以脚轮数量，再乘以1.2-1.5倍的安全系数来确定，避免长期超载使用导致脚轮提前失效；安装时需要保证四个脚轮的安装面处于同一平面，避免单个脚轮受力过大出现过早损坏；日常维护中需要定期清理滚轮缠绕的杂物、给回转部位加注润滑脂，检查安装螺栓的紧固情况，保证脚轮长期稳定运行。相较于普通轻型脚轮，这款重载调节脚轮的结构强度更高，功能集成度更好，既保留了脚轮的移动便利性，又具备支撑脚的停放稳定性，不需要在设备上同时安装脚轮与支撑脚，简化了设备底座的结构设计，降低了整体配件成本，是工业设备移动支撑结构中实用性极强的一类部件。
