三爪拉拔拆卸工具结构设计

　　在工业设备运维、机加工车间日常检修、电机维保等场景中，过盈配合零部件的拆卸一直是一线检修人员高频面对的作业环节，尤其是电机轴端装配的滚动轴承，长期运行后存在配合面氧化、油污粘连、冷缩抱死等问题，直接敲击拆卸极易造成轴颈拉伤、轴承保持架碎裂、端盖配合面变形等不可逆损伤，三爪拉拔器正是针对这类拆卸需求设计的手动机械工具。

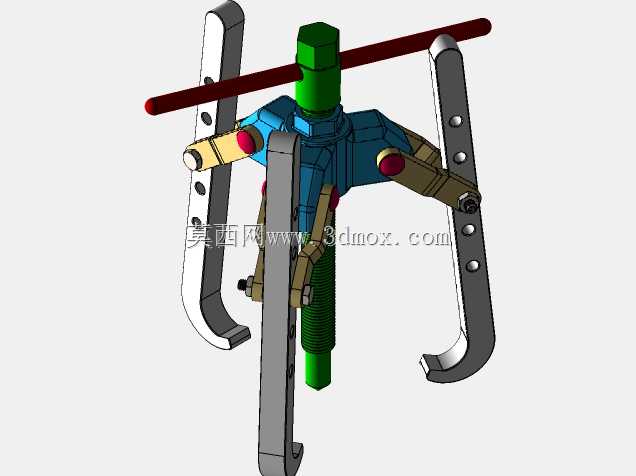

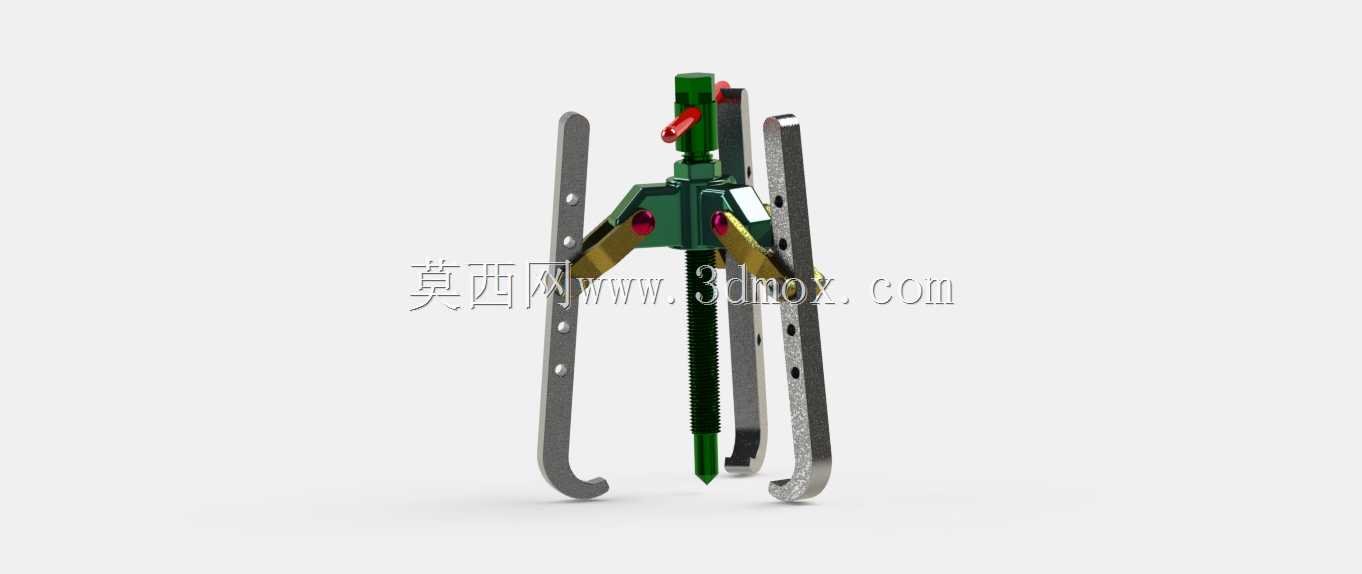

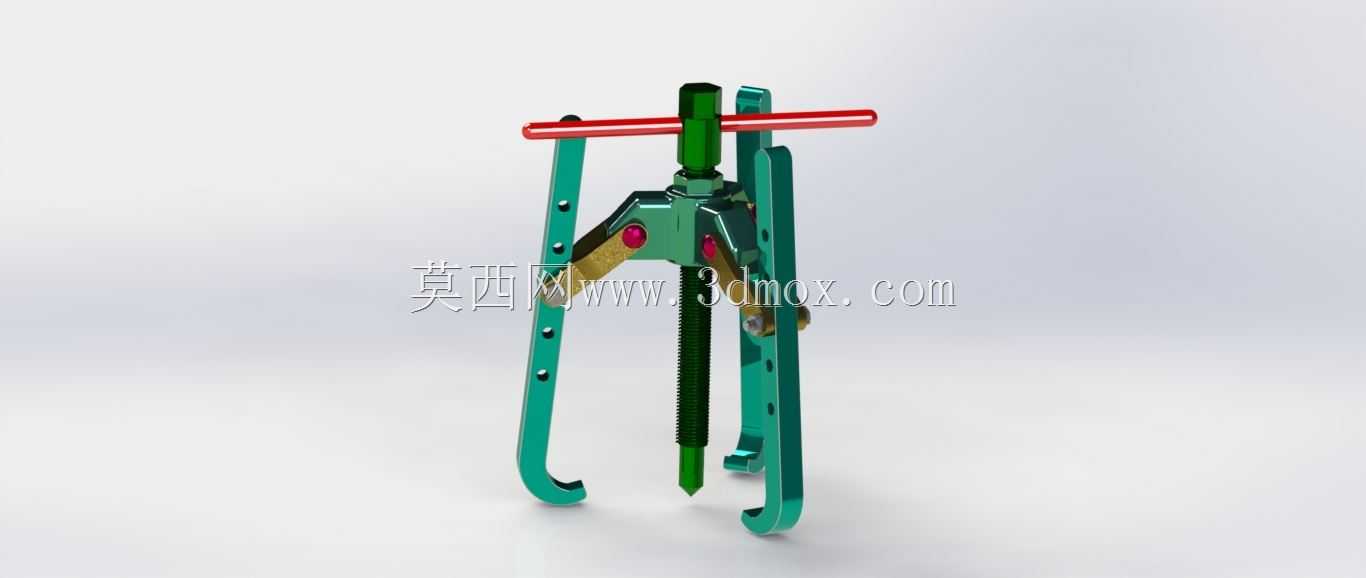

　　该工具的核心受力逻辑围绕中心顶杆的轴向推力与三爪的轴向拉力形成力偶平衡，作业时三个勾爪均匀勾住待拆卸轴承的外圈端面，中心顶杆的尖端对准电机轴的中心定位孔，通过旋转顶杆上端的加力杆，将旋转力矩转化为顶杆的轴向进给推力，反向带动勾爪沿轴向匀速拉出轴承，整个施力过程沿轴的中心轴线对称分布，不会对轴端产生偏载力矩，从根源上避免了敲击拆卸带来的轴系弯曲、轴承崩飞等安全隐患。

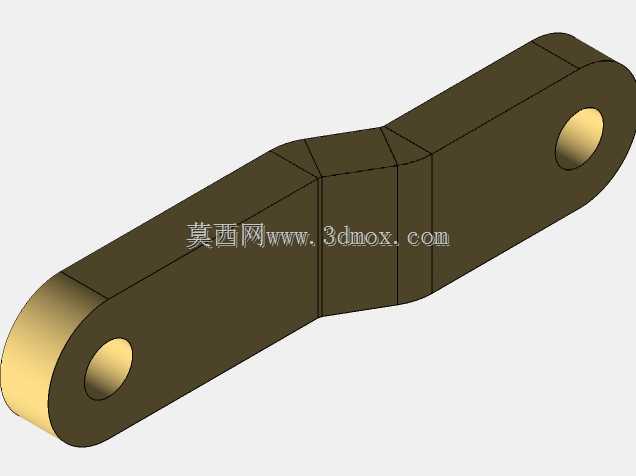

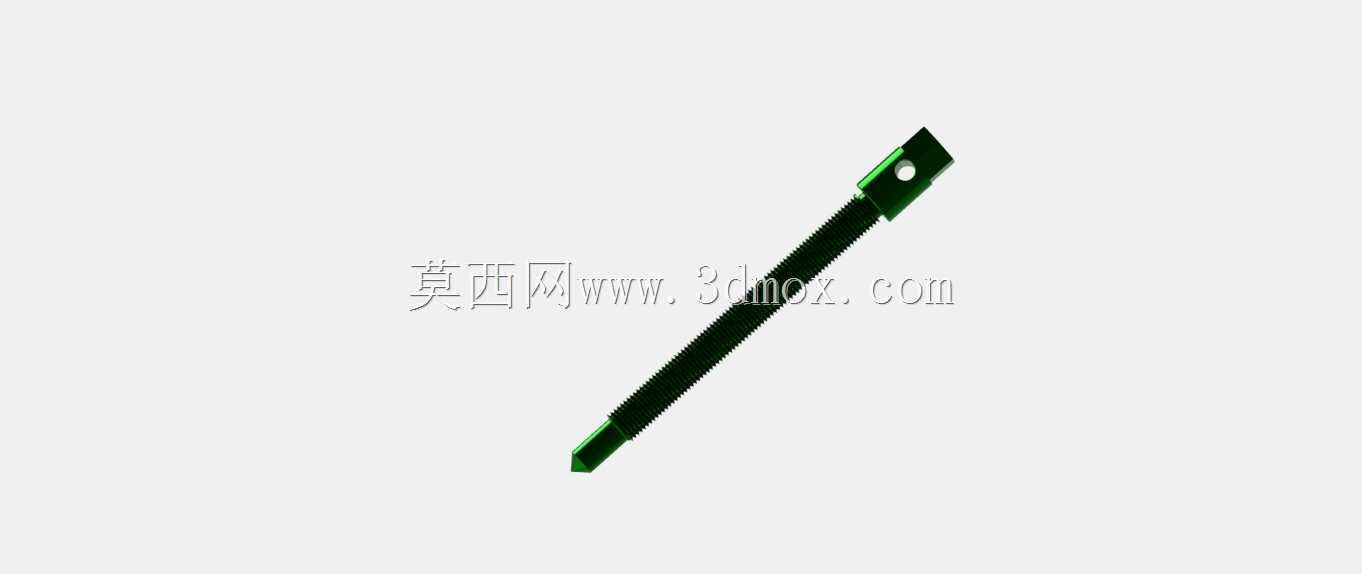

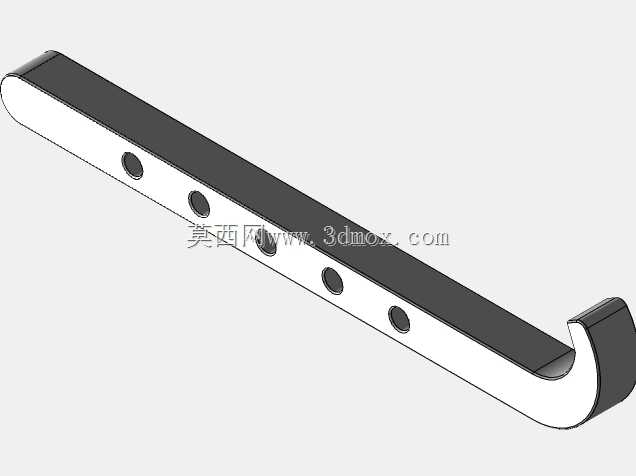

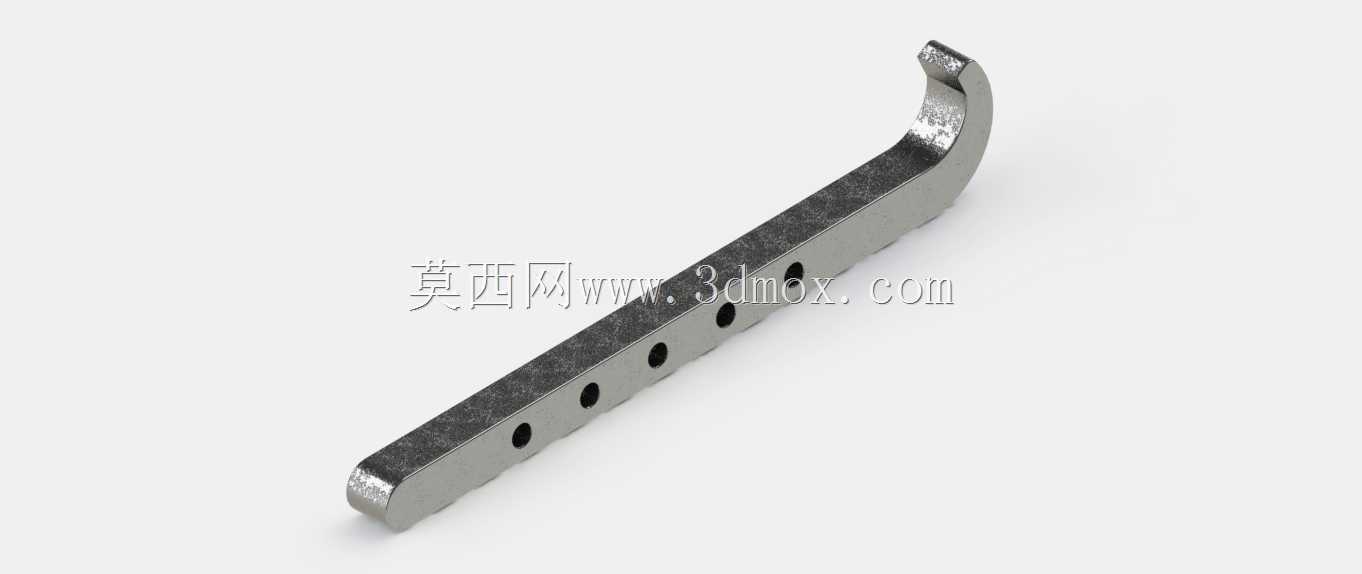

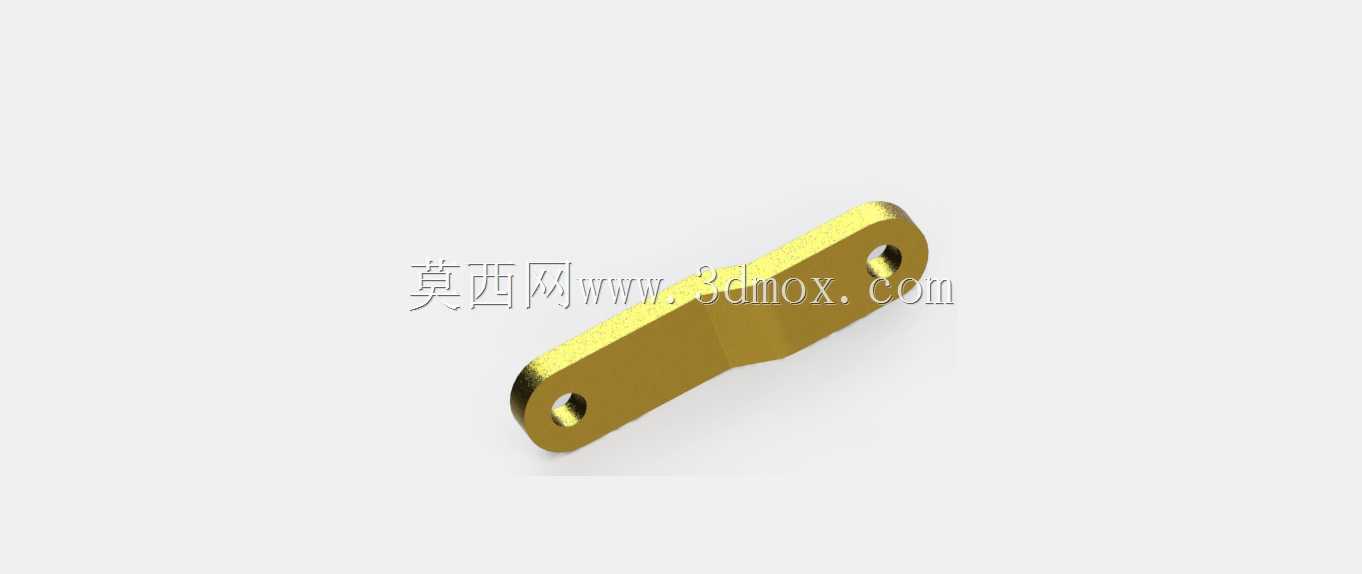

　　从结构设计细节来看，三个拉爪采用等角度120°分布的铰接结构，爪身沿导向支架的长槽可实现径向位置调节，能够适配一定直径范围内的轴承外圈尺寸，无需针对单一规格轴承定制专用拆卸工装；爪钩的勾接端面做了加厚倒角处理，勾接时能完全贴合轴承外圈的台阶端面，避免拉拔过程中出现滑脱、崩边问题；中心顶杆采用梯形传动螺纹，相比普通三角螺纹具备更高的承载能力与自锁性能，拉拔受力时不会出现螺纹倒转卸力的情况，顶杆尖端做了淬硬处理与圆弧过渡，顶紧轴端中心孔时不会刮伤定位孔的锥面，也能保证顶杆与轴的同轴度。

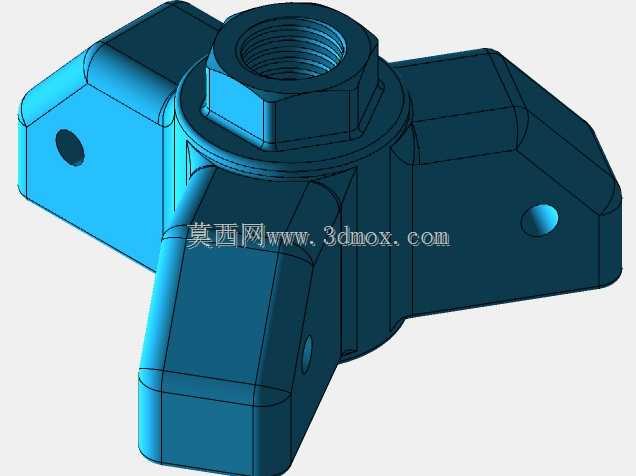

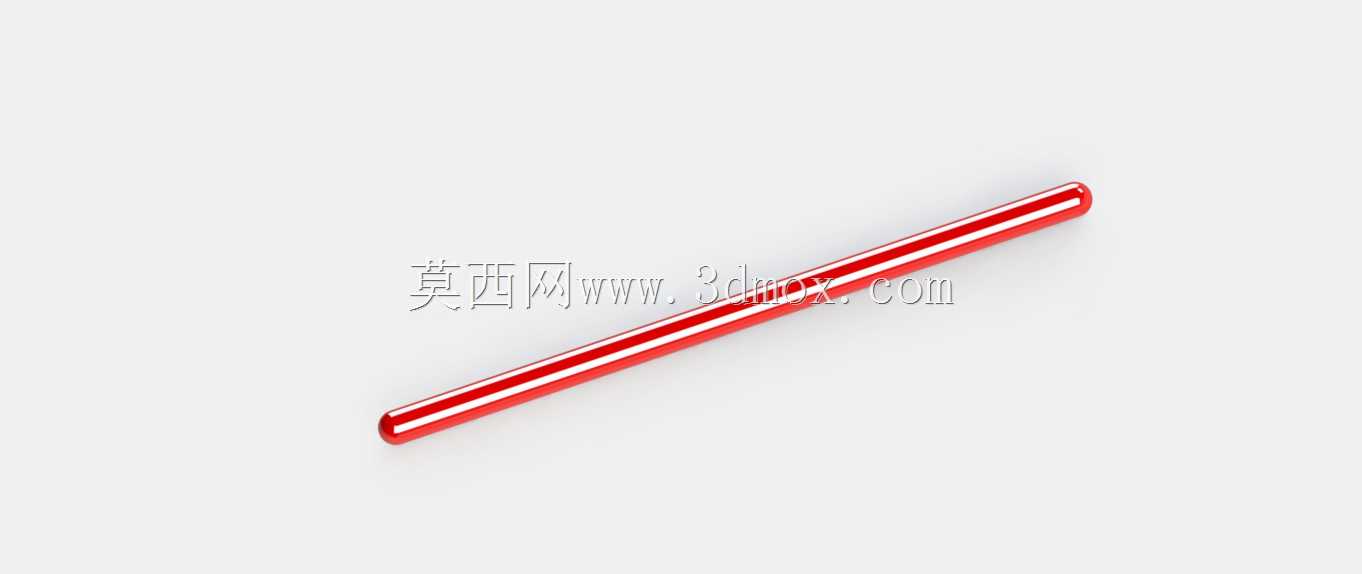

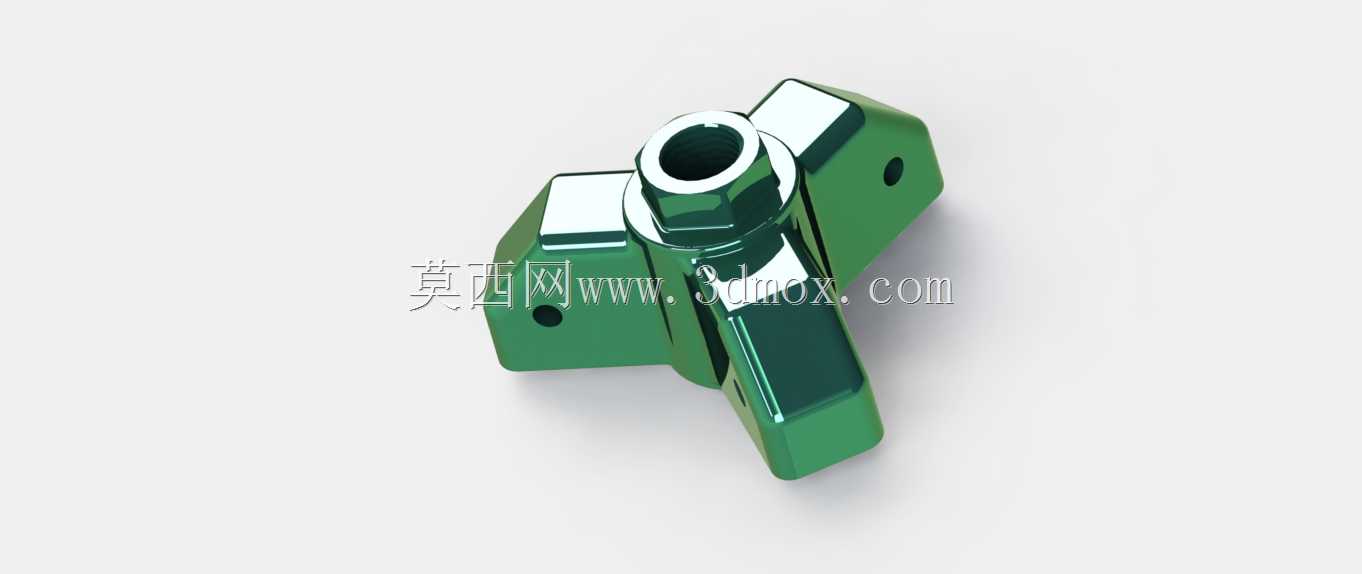

　　导向支架采用对称的双梁式结构，既为三个拉爪提供径向滑动的导向轨道，也承担拉拔过程中的支撑反力，支架表面做了防锈氧化处理，适配车间多油污、多锈蚀的作业环境；加力杆采用穿杆式设计，可根据所需拉拔力的大小调整穿入深度，需要大拉力时可在加力杆两端套入延长管增大力矩，日常小规格轴承拆卸时直接握持加力杆旋转即可操作，无需额外配套辅助工具。

　　在安装边界与适配尺寸上，该拉拔器的拉爪径向调节范围覆盖常规小型电机配套的6200至6300系列轴承外径，中心顶杆的有效行程满足常规轴承从轴端拆卸的拉出距离需求，作业时无需额外垫高支架，只要保证三个拉爪均匀勾住轴承端面、顶杆对准轴中心即可开始施力，拉拔过程中可随时观察轴承的拉出进度，避免进给过量导致轴承脱落砸伤工件或操作人员。

　　相比两爪拉拔器，三爪的对称受力结构更适合轴类零件上的盘类、套类过盈件拆卸，不会出现两爪结构易产生的偏载歪斜问题，在电机维保、减速机检修、水泵叶轮拆卸等场景中都能通用，爪身的铰接结构还可根据待拆卸零件的台阶位置调整勾接角度，适配部分带台阶的齿轮、皮带轮等零件的拆卸作业，是车间检修工位必备的通用手动拆装工具。

　　设计过程中重点校核了顶杆螺纹的剪切强度、拉爪的抗弯强度以及导向支架的变形量，保证在额定拉拔力范围内各零部件不会出现塑性变形，拉爪与支架的滑动配合间隙控制在合理范围，既保证径向调节的顺畅度，也避免间隙过大导致拉拔时出现爪身晃动、偏载的问题，顶杆与支架的螺纹配合段做了润滑储油槽设计，长期使用后也不会出现螺纹卡滞、锈死的情况，降低工具的日常维护成本。
