6s规格步进电机结构三维建模设计

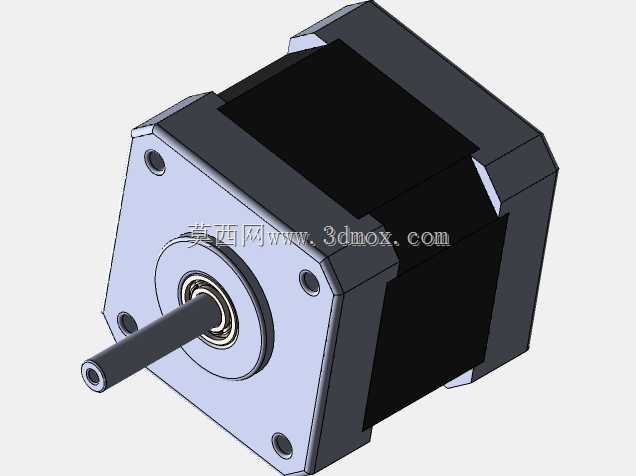

　　做非标设备结构设计的同行大多有体会，步进电机的选型与安装位设计，往往是小型自动化模组搭建里最先要敲定的核心环节，尤其是小尺寸规格的步进单元，在桌面级设备、小型通讯类工装、便携检测仪器这类对安装空间卡得极严的场景里，模型的尺寸精度直接决定后续整机装配会不会出现干涉。这次建模的这款步进电机，是针对小扭矩、高精度点位控制场景做的结构还原，建模过程里没有刻意做简化处理，从前端盖的安装孔位、输出轴的轴承配合段，到机身定子外壳的叠压结构限位、后端盖的止口配合尺寸，都按照实际量产件的装配逻辑做了还原。

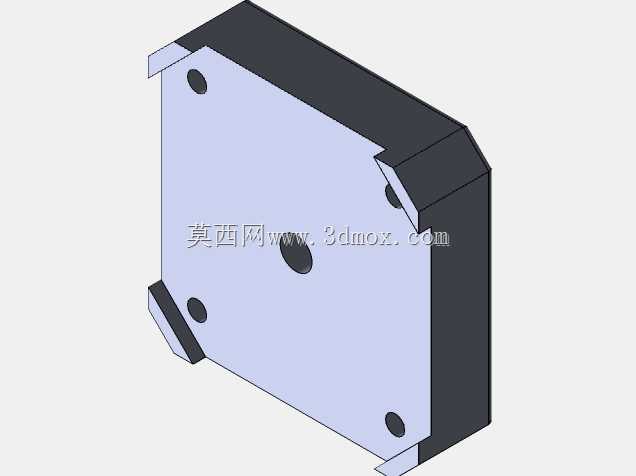

　　先从实际应用场景说，这类小规格步进电机最常出现在通讯工具类生产的小型工装里，比如小型螺丝锁付模组的Z轴进给、通讯接头组装工位的短距离分度送料、桌面型贴标设备的标签牵引辊驱动，还有3D打印机的进料挤出机构、小型雕刻机的轻载轴传动，这些场景不需要太大的输出扭矩，但对安装边界的尺寸一致性要求很高——很多新手工程师做结构时容易忽略电机出线侧的空间预留，或者前端盖安装孔的沉头深度，最后打样出来才发现螺丝顶到定子线圈，或者输出轴伸出长度不够连轴器装不上，这个模型在建模时特意把这些容易踩坑的安装边界做了明确的实体还原，前端盖四个安装孔的中心距、孔的通径与沉头深度、输出轴的轴径与伸出长度、轴中心到安装面的高度尺寸，都和实际量产的同规格电机保持一致，甚至输出轴端的中心孔结构都做了还原，方便设计时考虑轴端锁紧或者顶丝固定的空间。

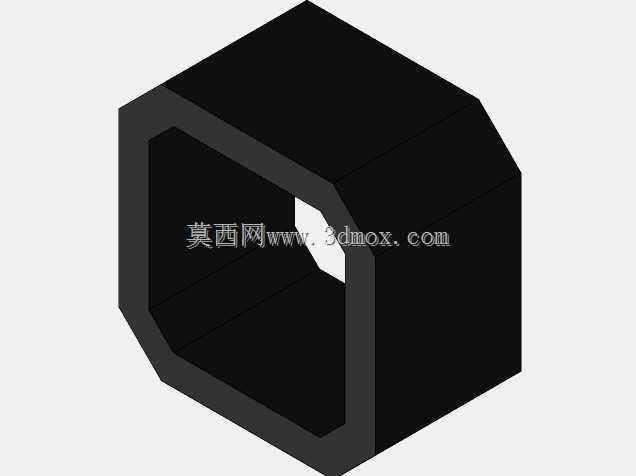

　　从功能特性上看，这类步进电机靠脉冲信号控制角位移，开环控制下就能做到不错的点位精度，不需要额外加编码器做反馈，成本比伺服电机低很多，适合短行程、低负载、速度不高的往复运动场景。建模时特意还原了机身的方形结构，这种方形外壳的设计相比圆形机身，在安装时更容易做周向定位，不需要额外做防转卡位，直接靠安装面的贴合就能保证输出轴和传动机构的同轴度，很多小型滑台模组都偏好这种方形机座的步进电机，就是因为装配时的调校工作量更小。机身的叠片结构部分做了分层的视觉区分，但没有做多余的细节刻画，既保证了外观和实物一致，又不会因为细节过多导致装配体里卡顿。

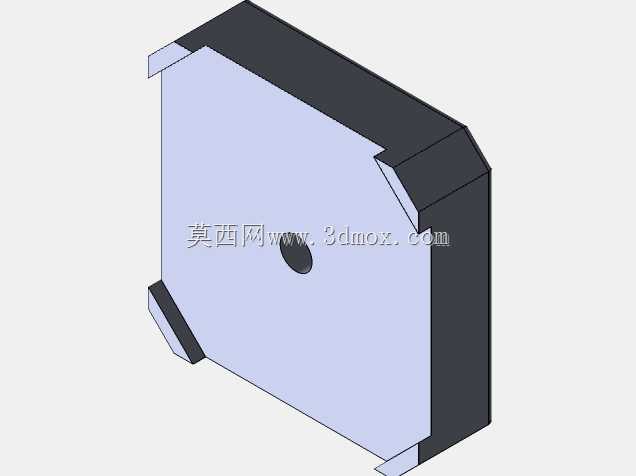

　　设计思路上，整个模型按照实际电机的装配顺序做了零件拆分，前端盖、轴承、输出轴、定子外壳、后端盖都是独立的实体零件，方便后续做工程图导出时单独标注尺寸，也方便工程师根据自己的设计需求修改局部结构——比如有些场景需要在电机后端加刹车或者编码器，就可以直接在后端盖的止口位置做适配修改，不用从零开始画基础外形。安装边界的处理上，模型特意保留了电机机身的最大外轮廓尺寸，包括四个角的倒角尺寸，设计安装座的时候可以直接把这个模型导入装配体，做干涉检查的时候就能直接看到电机和周围钣金、型材的间隙，不用再额外查样本核对外形尺寸，能省不少选型核对的时间。

　　实际做设备选型的时候，很多人会只看电机的扭矩参数，忽略安装尺寸的匹配，比如同样是6s规格的步进电机，不同厂家的输出轴长度、安装孔位可能有细微差别，这个模型的尺寸是按照行业内通用的量产规格做的，覆盖了绝大多数同规格产品的安装尺寸公差范围，做通用型工装设计的时候，直接用这个模型做安装位设计，后续采购不同厂家的同规格电机基本都能直接装上，不会出现安装孔对不上的问题。另外模型里的轴承配合部分也做了准确的配合尺寸还原，输出轴和轴承内圈的配合、轴承和前端盖轴承室的配合，都按照基孔制的常用公差做了尺寸设定，要是需要做电机的拆解维修模拟，或者做传动机构的运动仿真，这个模型的配合关系可以直接用，不用再重新调整配合间隙。

　　还有个容易被忽略的细节，就是电机出线侧的位置，模型里预留了出线口的结构位置，设计时可以根据设备的走线方向，调整线缆的弯折空间，避免安装后线缆被机身或者安装座压住，长期弯折导致线芯断裂。很多新手做的3D模型往往只做个大概的方块外形，关键的安装细节都缺失，导入装配体后还要自己补画孔位、核对尺寸，反而浪费时间，这个模型把所有和安装相关的结构都做了准确还原，不管是做单机的结构设计，还是做自动化产线的工位布局，都能直接调用，减少重复建模的工作量。
