希捷3英寸硬盘无刷主轴电机DIY结构

　　这款3英寸规格的硬盘主轴电机，原本是希捷梭鱼系列3.5英寸机械硬盘里承担盘片驱动的核心转动部件，拆解后常被电子DIY、小型精密传动项目的开发者二次利用，做小型转台、微型打磨装置、低噪转动演示台这类需要高回转精度、低径向跳动的小负载转动场景的动力核心。从结构设计来看，这类硬盘主轴电机采用的是外转子无刷直流架构，定子绕组固定在中心基座上，外圈的转子轭直接集成了安装盘片的承载法兰面，和普通民用小无刷电机不同，它的轴承系统采用的是液压动压轴承配合高精度金属轴套，回转精度可以控制在微米级，空载转动时的阻力极小，手动拨动后可以依靠惯性持续转动数十秒，完全没有普通有刷电机的碳刷摩擦阻滞感。

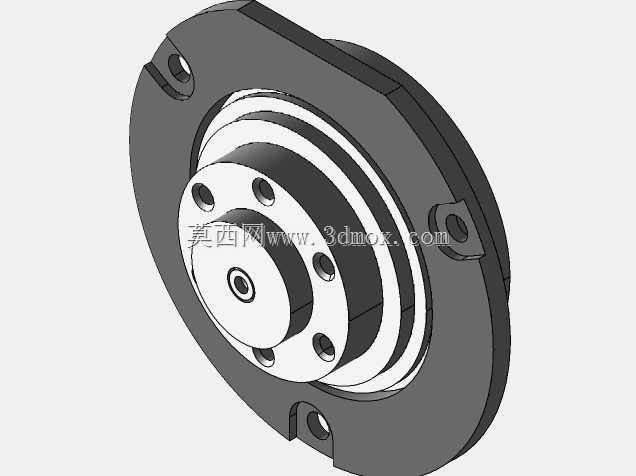

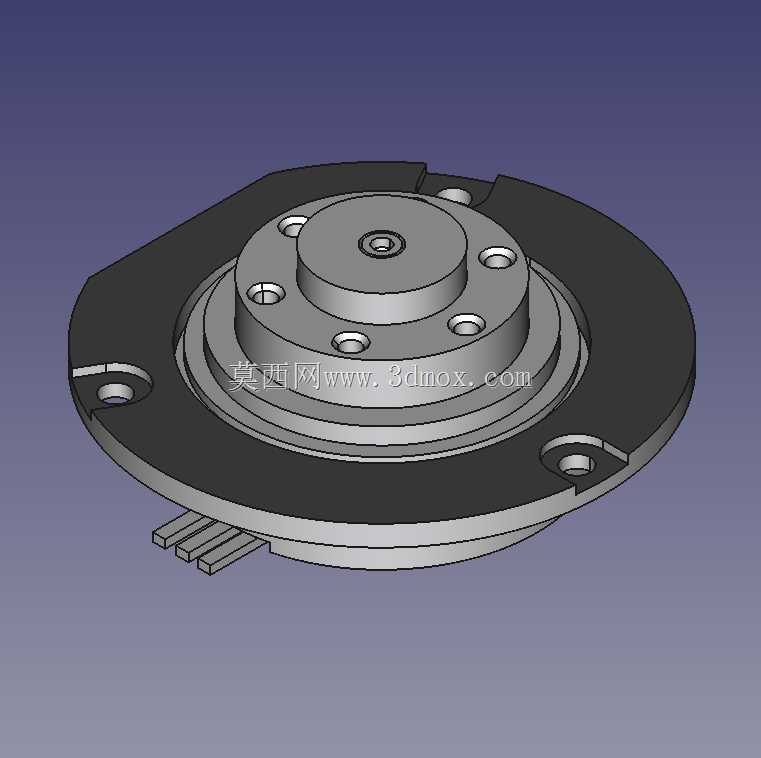

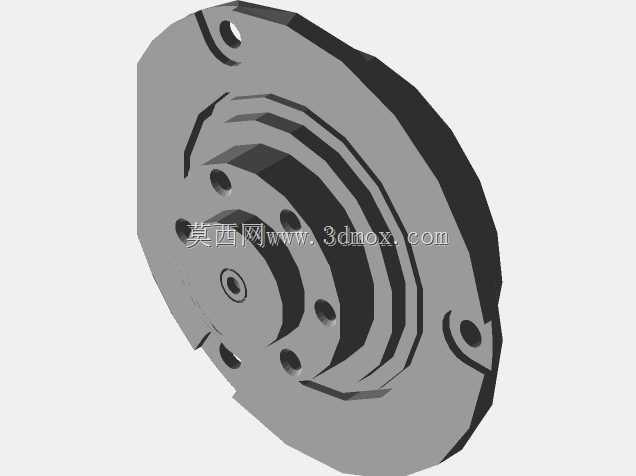

　　从安装边界来看，电机的基座外圈设置了三个带沉孔的安装凸耳，凸耳上的通孔适配M2规格的紧固螺丝，三个安装孔的分度圆直径和原硬盘的电机安装位完全匹配，DIY使用时可以直接参照这个孔位做安装支架，不需要额外做孔位适配；转子法兰面上均匀分布了四个M1.6规格的螺纹孔，原本是用来固定硬盘盘片与隔圈，二次利用时可以通过这组螺纹孔固定小型转盘、打磨盘、小直径扇叶这类外接负载，不需要额外做轴连接结构，大幅简化了DIY项目的传动结构设计。电机的出线端是三根平行排布的漆包线出线，对应无刷电机的三相绕组，驱动时需要搭配普通的三相无刷电调或者专用的硬盘电机驱动板，不能直接接直流电源驱动，这也是很多初次接触这类电机的开发者容易踩的误区——直接接直流电会导致电机锁死，甚至烧毁绕组。

　　从实际应用场景来说，这类拆件硬盘电机最适合的是低负载、高转速、低噪音的使用场景，比如小型全息投影转台、微距摄影的自动旋转台、微型砂轮机的打磨头驱动、学生科技竞赛里的小型转动机构，它的额定工作电压在5V-12V区间，12V供电时空载转速可以达到每分钟7200转，和原硬盘的额定工作转速一致，运行时的动平衡经过原厂校准，即使在最高转速下也几乎没有明显振动，这是普通DIY级小无刷电机很难达到的出厂精度。设计这类电机的三维模型时，需要重点还原几个核心配合尺寸：首先是中心轴的轴向定位尺寸，转子和定子之间的轴向间隙控制在0.1mm左右，间隙过大会导致转子转动时出现轴向窜动，间隙过小则会出现定转子摩擦，增大转动阻力；其次是安装凸耳的沉孔深度，要保证M2螺丝锁紧后螺丝头不会高出凸耳表面，避免影响电机基座的安装平面度；另外转子法兰面的平面度也需要重点控制，原产品的法兰面平面度公差在0.02mm以内，保证安装盘片或者外接负载时不会出现端面跳动，这也是硬盘电机能实现高转速稳定运行的关键设计点。

　　很多DIY开发者在使用这类电机做结构设计时，容易忽略电机基座的底部平面度，原电机的基座底部是完全平整的金属基准面，安装时如果支架的安装面存在翘曲，锁紧螺丝后会导致电机的定子基座发生形变，挤压内部的轴承结构，直接导致转动阻力变大、转速下降，甚至出现卡滞的问题，所以在设计配套安装支架时，一定要保证和电机基座接触的安装面平面度公差控制在0.05mm以内，锁紧螺丝时也要采用对角分次锁紧的方式，避免单侧受力导致基座变形。另外这类电机的绕组线径很细，持续输出扭矩并不大，并不适合用来做需要大扭矩输出的传动场景，比如驱动小车行走、带动大负载传送带这类需求，强行带大负载会导致电机绕组过热，烧毁绝缘层造成电机报废，它的优势始终是高精度、低振动、高转速的小负载转动场景，选型使用时一定要匹配对应的负载工况，不能只看转速参数就盲目选用。从结构建模的角度来说，还原这款电机时不需要把内部的绕组线圈、轴承滚珠这类细小零件完全做细节还原，只要把外部的安装尺寸、配合面公差、出线位置、安装孔位这些和结构设计相关的尺寸做准确就可以满足DIY项目的设计需求，毕竟大部分使用者拿到模型都是用来做安装支架、配合结构的干涉检查，过于精细的内部结构反而会增大模型的文件体积，影响装配时的软件运行效率。
