钢管桁架式卡丁车车架底盘结构设计

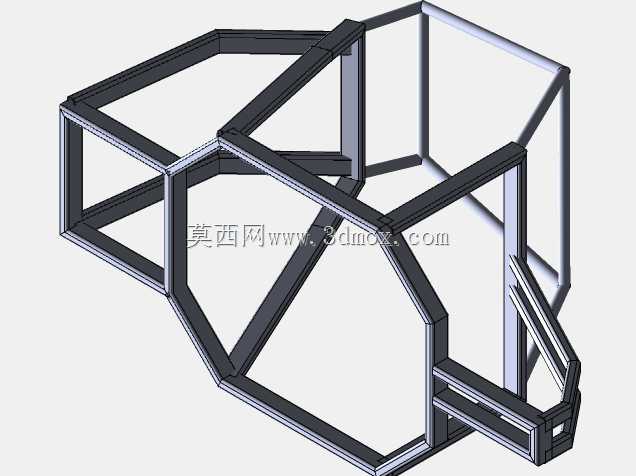

　　该卡丁车底盘采用空间钢管桁架式承载结构，是卡丁车整车的核心安装基体，所有动力总成、转向机构、行驶系统、座椅防护部件均需依托该框架完成装配，直接决定整车的刚性表现、重量分配与行驶安全边界。从应用场景来看，这类结构既适配户外休闲游乐场地的商用卡丁车，也可用于入门级场地竞速卡丁车的改装与自制，相比一体式冲压底盘，桁架结构的管件可灵活调整布局，适配不同轴距、轮距的定制需求，同时在发生碰撞时可通过管件的渐进变形吸收冲击能量，为驾乘人员留出足够的生存空间。

　　设计过程中优先考虑了受力路径的合理性，主纵梁采用连续通长管件布置，从车头防撞段一直延伸至后动力安装位，避免出现应力集中的断开接口；横向连接管件采用斜撑交错布局，在驾驶舱位置形成六边形封闭环结构，可有效抵抗过弯时的侧向扭转力矩，避免车架出现侧向形变导致的四轮定位参数偏移。前舱位置预留了转向机安装支座与前悬固定点，管件间距严格匹配转向拉杆的运动行程，避免转向过程中出现杆件与车架的运动干涉；后段框架采用双层横管结构，为发动机、后桥链轮、制动卡钳预留了统一的安装基准面，所有安装位的孔位同轴度公差控制在0.2mm以内，保证动力传输过程中不会出现额外的偏载磨损。

　　从安装边界来看，该底盘的轮距设定适配常规10寸卡丁车轮胎的安装空间，车架底部的离地间隙预留了120mm的通过高度，可适配大多数铺装场地的起伏路面，不会出现底盘剐蹭地面的情况；驾驶舱的横向宽度预留了安全带安装点与座椅固定位，可适配不同体型的驾乘人员，同时两侧的边梁高度刚好处于驾乘人员腿部外侧，在发生侧碰时可直接抵挡外部冲击，避免腿部直接受力。管件连接节点全部采用相贯线切割处理，贴合面间隙控制在0.5mm以内，既方便后续的焊接作业，也能保证焊后节点的连接强度，避免长期颠簸工况下出现焊缝开裂的问题。

　　不同于民用乘用车的承载式车身，卡丁车底盘无额外的覆盖件承载，所有载荷均由桁架结构直接承担，因此在设计时对管件的壁厚做了差异化匹配：主受力纵梁采用壁厚3mm的无缝钢管，斜撑与横向连接管件采用壁厚2mm的同材质钢管，在保证整体刚性达标的前提下尽可能控制整体重量，避免过重的车架影响整车的动力响应与操控灵活性。车头位置的防撞段采用向外延伸的三角支撑结构，碰撞时可首先通过前部管件的溃缩吸收冲击力，不会将碰撞载荷直接传递到驾驶舱区域；后部的动力安装位额外增加了斜向加强筋，抵消发动机运转时产生的持续振动，避免长期振动导致的紧固件松动问题。

　　在装配逻辑上，该底盘的所有安装支座均采用与管件同材质的钢板焊接固定，避免不同材质焊接产生的电化学腐蚀问题，同时所有支座的安装面都做了铣平处理，保证零部件安装后的平面度要求。转向系统的安装位预留了角度调节余量，可根据不同的驾驶习惯调整转向柱的倾斜角度；制动踏板与油门踏板的安装位位于驾驶舱前部的横管上，踏板行程空间预留充足，不会出现踩踏过程中与其他部件干涉的情况。车架整体的重心位置经过布局优化，电池、油箱等配重部件的安装位尽量布置在车架中心区域，保证前后轴的载荷分配接近4:6的最优比例，提升过弯时的操控稳定性。
