低风阻集成触控式轿车车门把手结构

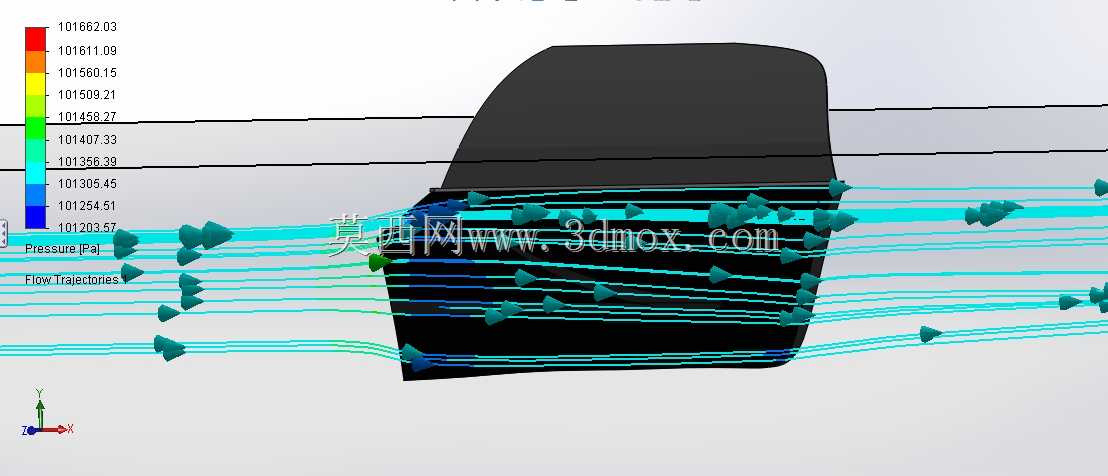

　　在乘用车外饰件的结构开发流程中，车门把手作为用户高频接触的功能件，同时也是影响整车风阻系数的关键外凸部件，其设计需要同时平衡人机交互体验、空气动力学性能、结构可靠性与装配适配性多维度的工程要求。传统外凸式车门把手在车辆高速行驶时会在把手与车门钣金的间隙处形成明显的涡流区，这部分涡流不仅会提升整车风阻系数，增加高速行驶的能耗，还会在特定车速下产生风噪，影响座舱内的NVH表现。本次设计的轿门把手采用了与车门钣金型面近乎齐平的内嵌式布局，在把手与车门的配合间隙处做了连续的导流斜面过渡，从流场仿真的结果可以看到，气流经过把手区域时能够顺着型面平滑流过，不会在把手后方形成大范围的湍流脱落，有效降低了该区域的风阻贡献量，同时也减少了涡流带来的风噪问题。

　　从功能集成的角度出发，这款把手没有采用传统的机械拉手结构，而是将电容触控识别模块集成在把手的接触区域，用户携带合法钥匙靠近车辆时，触控模块会自动唤醒，只需轻触把手表面即可完成解锁动作，锁车时同样通过触控操作实现，省去了传统机械按键或者拉手扳动的操作步骤，交互逻辑更符合当下智能汽车的使用习惯。为了避免触控模块在低温、雨雪天气下出现识别失效的问题，结构设计时在触控层下方预留了加热膜的安装空间，能够在环境温度低于阈值时自动加热，保证触控区域不会因为结冰、结露影响识别灵敏度。同时把手内部保留了机械解锁的冗余结构，在车辆断电、电子系统出现故障的情况下，依然可以通过隐藏的机械结构完成车门解锁，满足车辆安全法规的强制要求。

　　在安装边界的匹配上，这款把手的安装基座完全贴合车门钣金的内板型面，安装点采用了3点式定位结构，其中主定位点采用圆孔配合限制X、Y向的位移，副定位点采用长圆孔配合限制Z向的转动自由度，剩余的安装点为紧固点，能够保证把手安装后与车门钣金的面差控制在0.5mm以内，间隙均匀度控制在0.3mm的公差范围内，避免因为装配公差导致的气流泄漏或者外观缝隙不均的问题。把手的外表面采用了与车身同色的涂装处理，材质选用耐候性的ABS加PC共混材料，能够承受长时间的紫外线照射、高低温交变以及雨水冲刷，不会出现褪色、开裂或者老化变形的问题。

　　从实际使用场景来看，这种齐平式的把手设计不仅优化了空气动力学表现，还能够减少车辆行驶过程中把手区域的积灰、存泥问题，传统外凸把手的背面很容易积存泥水，用户开门时很容易弄脏衣物，齐平式的结构让泥水很难在把手区域积存，日常使用的清洁维护更加方便。同时内嵌式的结构也减少了停车时把手被剐蹭的概率，在狭窄车位停车时，外凸的传统把手很容易被旁边的车辆或者障碍物刮擦，齐平式的布局让把手完全融入车门型面，大幅降低了剐蹭损坏的风险。在结构强度方面，把手的内部设置了纵横交错的加强筋结构，能够承受超过1000N的侧向拉力，满足车门把手的强度法规要求，即使遇到意外碰撞或者暴力拉拽，也不会出现结构断裂的问题。

　　在设计过程中，还充分考虑了生产线的装配效率，整个把手总成采用模块化设计，所有电子元件、机械结构都在分装线上完成预组装，整车厂装配时只需要将总成从车门外侧卡入安装位，从内侧拧紧紧固螺栓，再接插线束接头即可完成装配，单工位的装配时间不超过30秒，能够适配现有的乘用车总装生产线节拍，不需要对现有产线做大规模的改造，降低了零部件的量产落地成本。同时把手的所有零部件都采用了可拆解的卡扣连接结构，后期维修时可以单独更换触控模块、加热膜或者外盖板，不需要更换整个把手总成，降低了车辆后期的维保成本。
