16*4字符型液晶显示模组结构设计

　　做嵌入式设备结构设计的工程师大多接触过字符型液晶模组，164规格的产品在小型人机交互场景里的普及率非常高，从工业控制终端的参数显示面板，到小型通讯设备的状态提示界面，再到民用消费类电子的简易信息展示位，都能见到这类显示部件的身影。不同于大尺寸彩屏模组，这类字符屏的核心作用是输出固定格式的文本类信息，不需要复杂的图形渲染能力，驱动逻辑简单，供电要求低，在不需要复杂视觉交互的设备里，是性价比极高的显示方案选择。

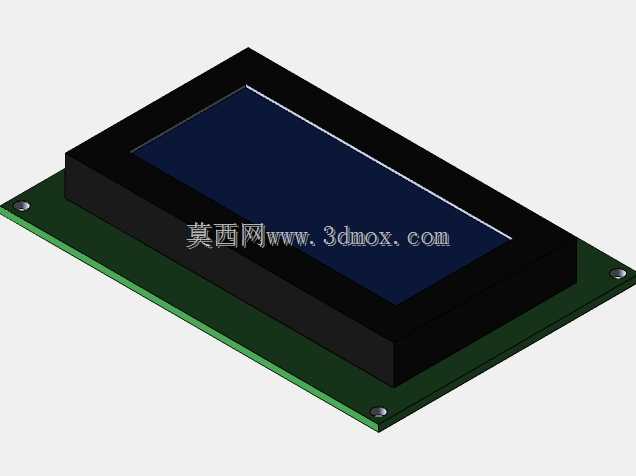

　　从结构设计的角度看，这类模组的设计核心是兼顾显示区域的防护、PCB基板的安装定位、以及和主控板之间的连接避让。首先说显示区域的部分，外层的黑色胶框是整个模组的上部支撑结构，胶框内侧卡合固定液晶玻璃层，玻璃和胶框之间的缓冲泡棉需要预留足够的压缩量，避免装配过程中硬接触导致玻璃裂片，这部分的尺寸公差需要严格控制，胶框内框和液晶玻璃的单边间隙控制在0.15mm左右，既可以保证装配顺畅，也能避免间隙过大导致玻璃在框内晃动。液晶玻璃下方的背光层是叠层结构，从导光板、扩散膜到反光膜，每一层的定位都依靠胶框内侧的定位柱实现，叠层总厚度的公差需要控制在±0.1mm以内，否则会出现背光不均或者局部漏光的问题。

　　下部的PCB基板是整个模组的承载基础，所有的驱动IC、阻容元件、连接引脚都焊接在这块基板上，基板采用FR-4材质，厚度常规选1.6mm，边缘做圆角处理避免装配时刮伤其他线材。基板和上部胶框的固定采用卡扣加局部点胶的方式，四个角位的卡扣扣合量设计为0.8mm，既可以保证日常使用中不会松脱，也方便后期维修拆解。基板上预留的安装孔位需要匹配通用的安装规范，两个定位孔的中心距按照行业通用规格设置，孔径设计为3.2mm，适配M3规格的安装螺丝，孔位周围做露铜处理保证接地可靠性。

　　实际选型应用的时候，需要重点关注几个安装边界尺寸：首先是模组总厚度，包含胶框、液晶叠层、PCB基板的总厚度需要控制在12mm以内，适配大部分小型设备的面板安装空间；其次是显示区域的可视窗口尺寸，164字符的单字符尺寸按照标准5*8点阵设计，字符间距和行间距都符合通用字符屏的规范，保证和市面上同规格产品的面板开孔兼容性，设备面板的开窗尺寸只需要比可视区域单边大0.5mm，就可以顺利装配，不需要重新开模调整面板结构。另外需要注意的是，基板下方的元件高度需要控制在2mm以内，避免安装时和下方的主控板元件产生干涉，连接引脚的伸出长度设计为5mm，既可以满足插针焊接的长度要求，也不会因为引脚过长导致焊接后弯折短路。

　　这类显示模组在通讯类设备里的应用尤其广泛，比如小型数传电台的参数显示、串口通讯模块的状态提示、工业通讯网关的信息展示，都需要这类稳定可靠的字符显示部件。设计的时候不需要追求花哨的外观，核心是保证结构的可靠性、尺寸的通用性，以及和同规格产品的互换性，这样设备在后期维护更换部件的时候，不需要调整结构设计，直接替换同规格模组即可，大幅降低全生命周期的维护成本。另外在结构细节上，胶框的表面做细咬花处理，避免强光下产生反光影响显示内容读取，基板边缘做绿油覆盖，避免露铜导致的短路风险，所有的棱角位置都做0.2mm的倒角处理，避免装配过程中割伤操作人员或者损坏内部线材。
