导轨式安装智能电能表结构设计

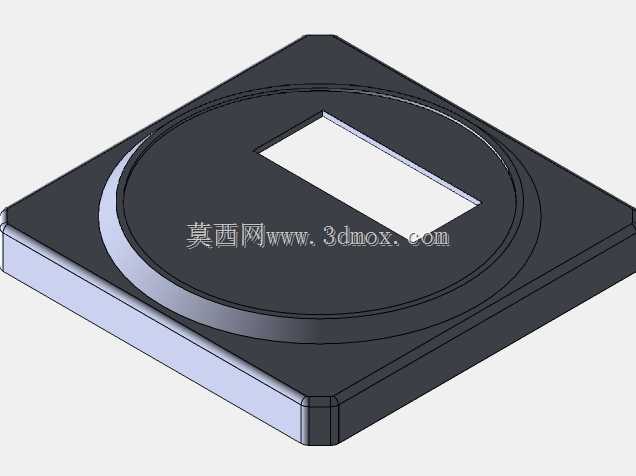

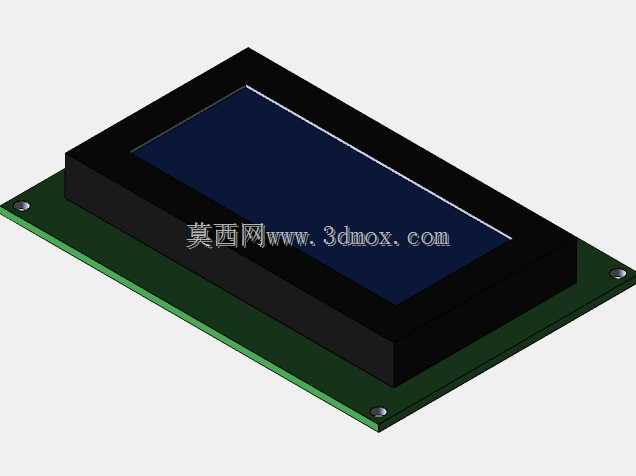

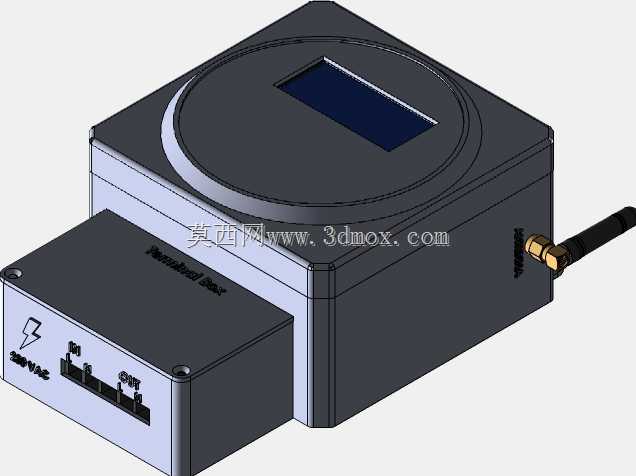

　　这款电能表的结构设计完全贴合低压配电场景的终端计量需求，日常应用覆盖工业厂房动力柜、商业楼宇配电井、居民分户计量箱等多种安装环境，核心作用是对交流回路的电能消耗进行精准采集、本地显示与数据传输，为能耗统计、用电核算、负荷监控提供可靠的硬件载体。从功能实现的角度拆解，整机分为计量采样模块、显示交互模块、通讯传输模块、接线端子模块四个独立的结构腔体，各腔体之间通过卡扣与定位筋实现无螺丝快速装配，既满足生产环节的高效组装要求，也方便后期运维时的模块更换。显示区域采用圆形下沉式面板设计，液晶显示屏嵌入面板的矩形开槽内，开槽边缘做了0.3mm的倒角处理，避免装配时刮花显示屏表面的偏光片，同时下沉结构能在显示屏表面与透明面罩之间预留1.

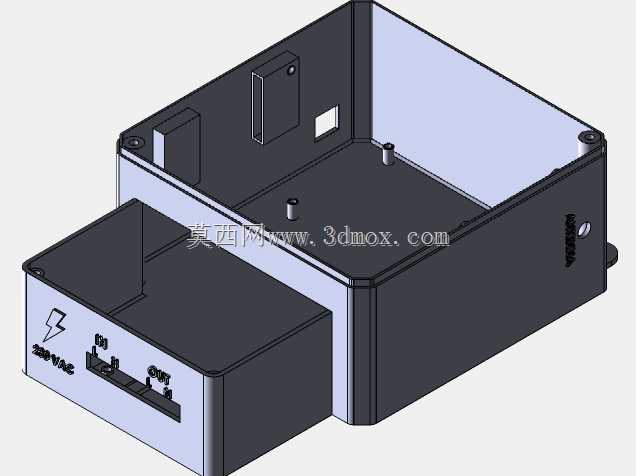

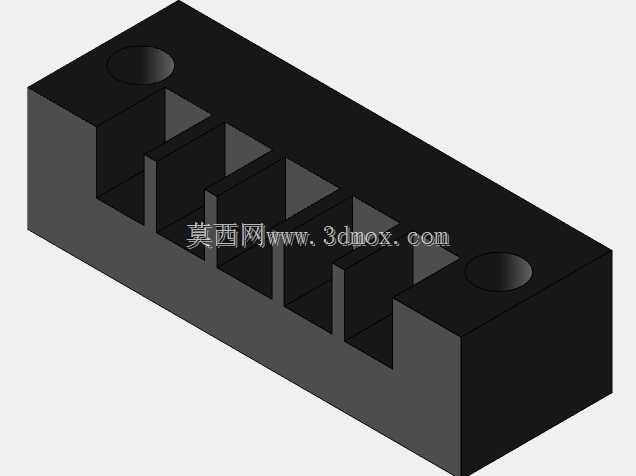

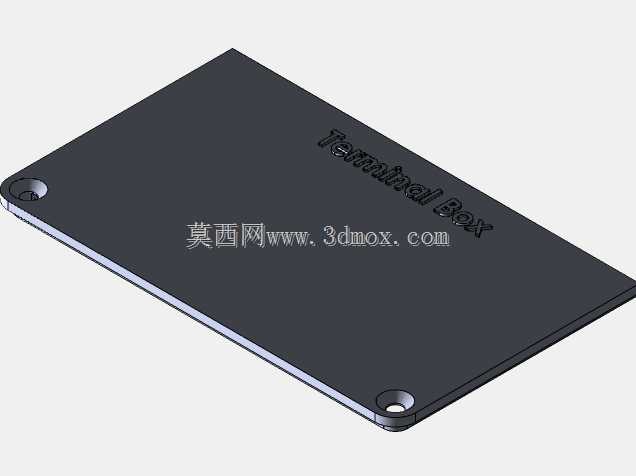

　　2mm的间隙，防止温差产生的凝露直接接触屏幕引发显示故障。通讯接口布置在机身侧方，采用标准M12航空接头结构，接头与机身外壳之间增加了橡胶密封圈，防护等级达到IP51，可适应配电井内多尘、偶尔凝露的使用环境，接头旁预留了走线槽位，方便通讯线缆的固定与弯折，避免线缆受外力拉扯导致引脚脱焊。接线区域采用独立的下置式端子腔设计，端子腔与主板腔体之间通过绝缘隔板完全隔离，强电接线端与弱电采样端之间设置了2mm的绝缘挡墙，满足电气安全的爬电距离要求，端子腔表面丝印了清晰的接线标识，包括火线进线、出线、零线接线位以及闪电警示符号，施工人员无需查阅说明书即可快速完成接线操作，端子腔的固定螺丝采用防脱落设计，拧松后不会从端子座上掉落，

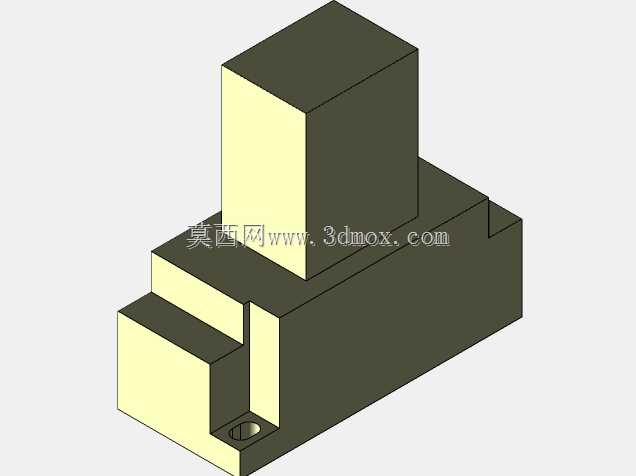

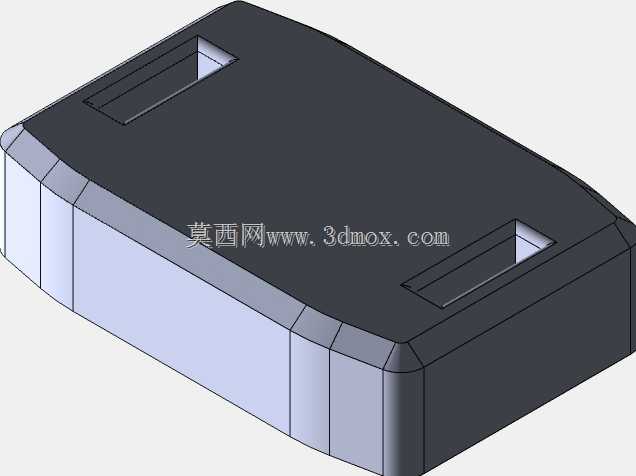

　　避免施工时螺丝掉入配电回路引发短路风险。整机外壳采用阻燃ABS材质注塑成型，主体分为上下两个主壳体，通过四周的卡扣与底部两颗固定螺丝实现锁紧，外壳表面做了细晒纹处理，既提升外观质感，也能减少日常使用中划痕的产生。安装结构采用标准35mm导轨卡扣设计，卡扣位于机身背部，自带弹簧锁紧结构，安装时只需将表计对准导轨按压即可完成固定，拆卸时用一字螺丝刀撬动卡扣的解锁拨片即可快速取下，无需额外的安装附件，完全适配现有配电柜体的通用安装尺寸。设计过程中重点考量了不同场景的安装边界，整机宽度控制在4个模数宽度，可与微型断路器、漏电保护器等配电元器件并排安装在标准导轨上，机身深度控制在70mm以内，可适配深度80mm以上的各类明装、暗装配电箱，

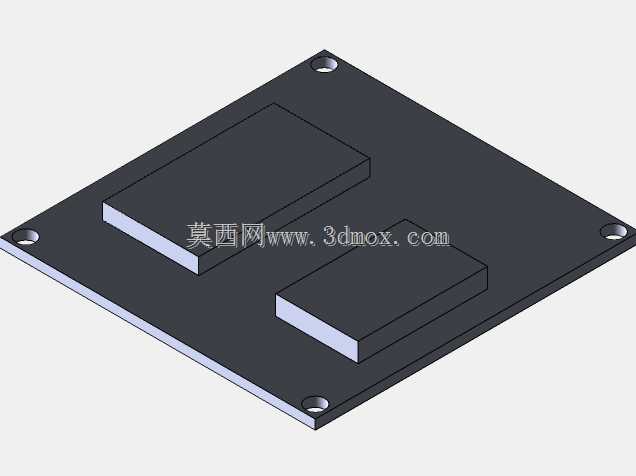

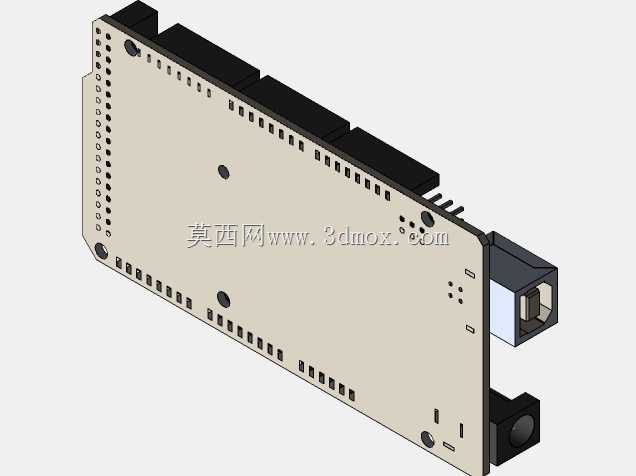

　　不会出现箱门无法闭合的问题。机身顶部与底部预留了5mm的散热间隙，当多块表计并排安装时，相邻表计之间不会因为紧密贴合导致散热不畅，长时间满负荷运行时机身内部温度不会超过元器件的额定工作温度范围。结构设计时还充分考虑了抗干扰性能，金属通讯接头与外壳内部的屏蔽层连通，可有效屏蔽配电环境中的电磁干扰，避免通讯数据丢包、显示数值跳变等问题，主板固定位置与强电端子之间预留了足够的安全距离，减少强电回路对计量采样信号的干扰，保证计量精度符合电力行业的相关标准要求。
