雀巢咖啡机配套咖啡粉储放出料结构

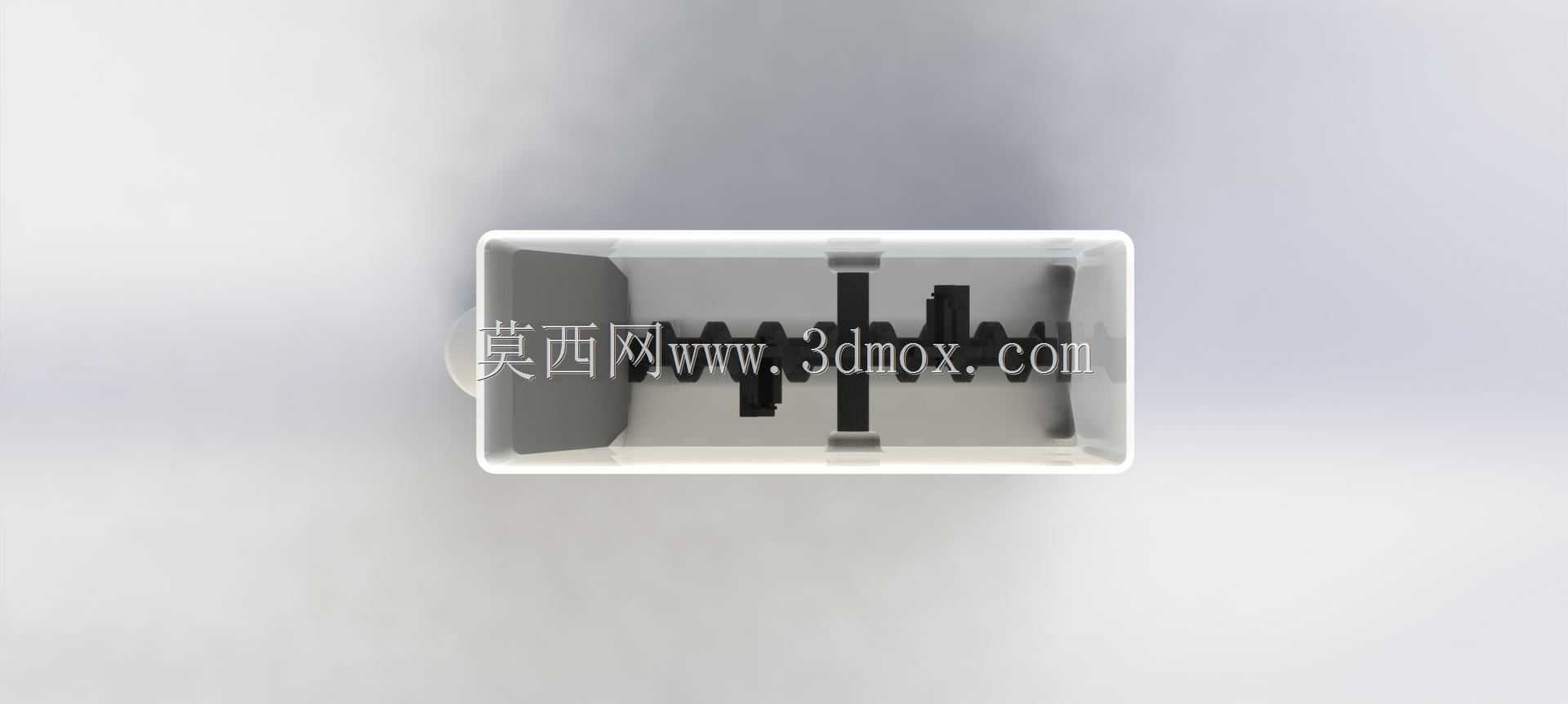

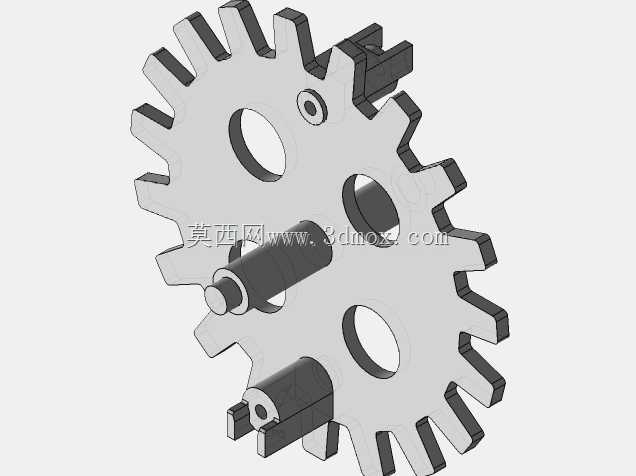

　　在商用及家用全自动现磨咖啡设备的内部结构布局中，咖啡粉暂存与定量出料单元是衔接磨豆组件与冲泡萃取组件的核心过渡部件，本次建模的粉罐结构正是针对雀巢系列全自动咖啡机的对应工位做的适配设计。从实际使用场景来看，该部件安装在磨豆机构的出粉口正下方，上端口承接研磨完成的咖啡粉，依靠自身的锥面导流结构让粉粒自然滑落至下部的出料通道，配合设备自带的定量螺杆或拨粉机构，将固定重量的咖啡粉送入下方的粉碗或冲泡腔，整个过程需要避免粉粒挂壁、结拱、残留，否则会直接影响单杯咖啡的粉量精度，长期残留的粉还会受潮变质，影响饮品口感与设备卫生。

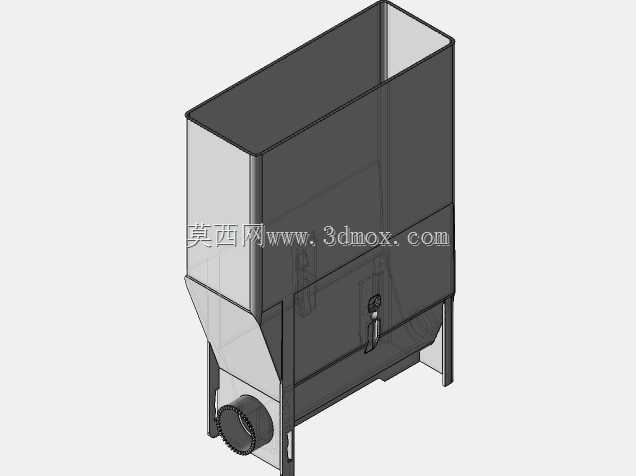

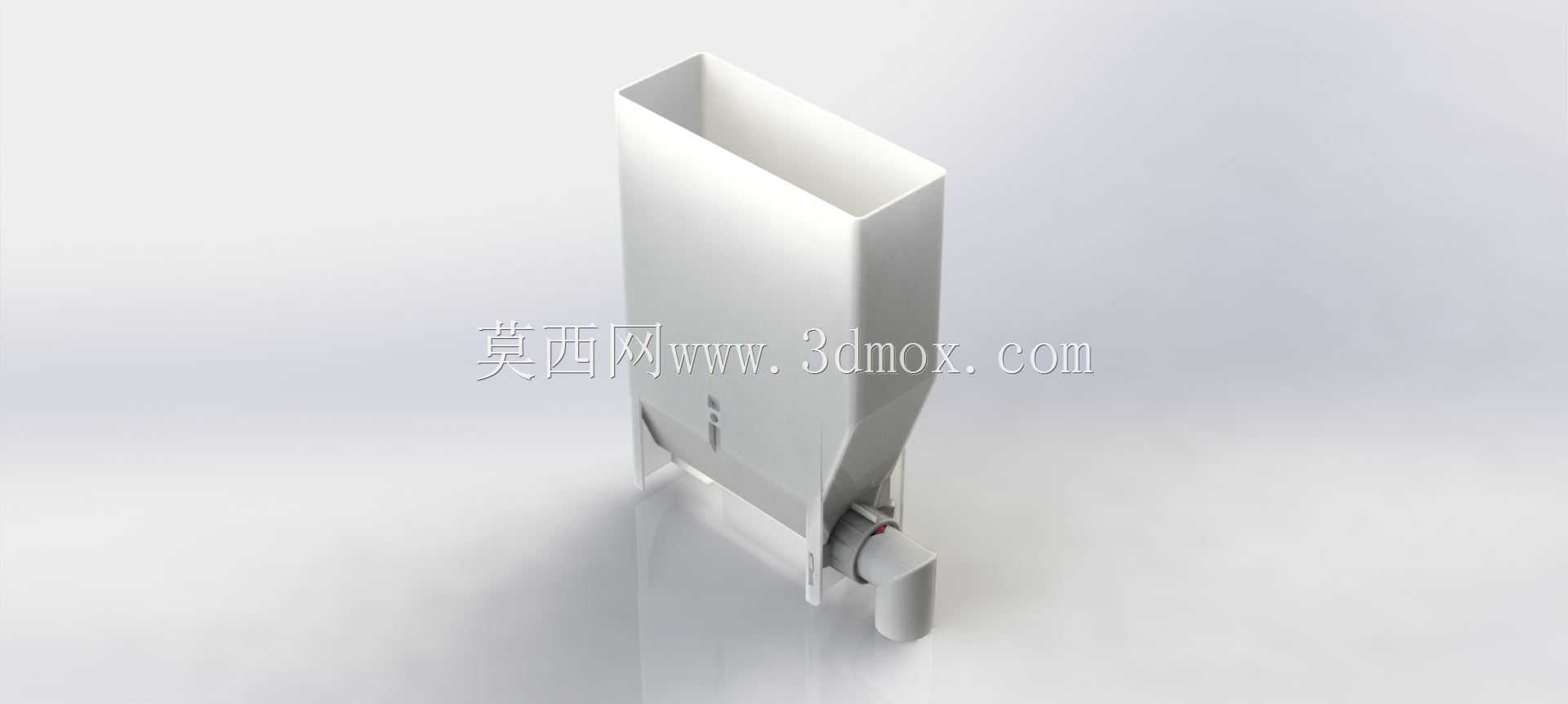

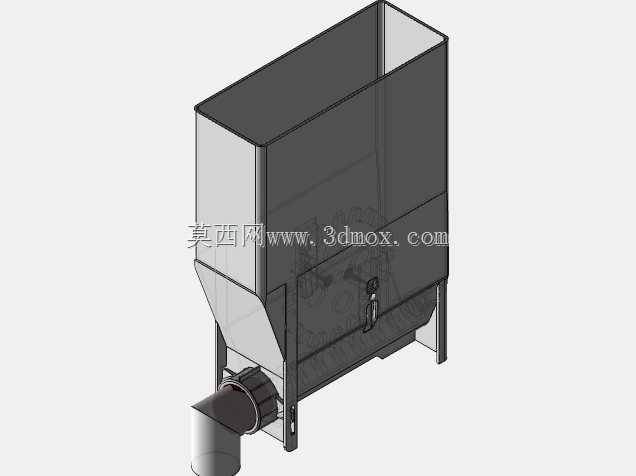

　　从结构设计思路来看，主体采用上宽下窄的渐变式腔体，上部为近似矩形的直段储料区，这个形态是为了适配咖啡机内部的安装空间——多数全自动咖啡机的磨豆组件布置在机身上部偏后侧，留给储粉单元的横向空间有限，直段矩形腔体可以在有限的截面尺寸下最大化储粉容积，同时直段内壁做了微小的拔模斜度，既方便注塑生产时的脱模，也能减少粉粒与内壁的摩擦阻力，避免细粉附着。下部的收缩段采用双斜面导流设计，而非传统的单锥面，这是因为咖啡粉属于含一定油脂的细颗粒物料，安息角相对较大，双斜面的导流角度经过反复校核，能够让不同研磨度的粉（从细磨的意式粉到粗磨的美式粉）都能依靠自重顺利滑落，不会在拐角处形成积粉死角。

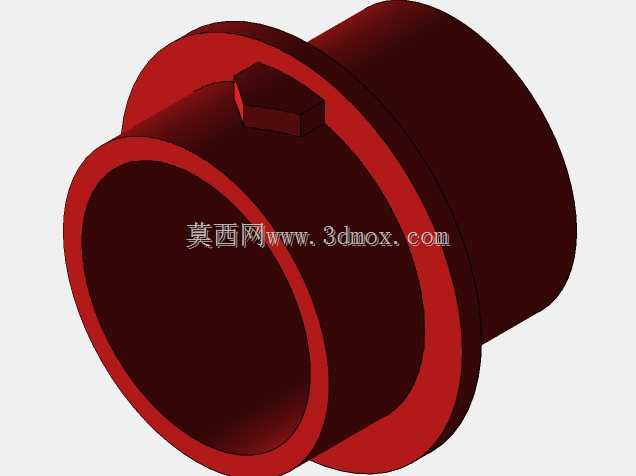

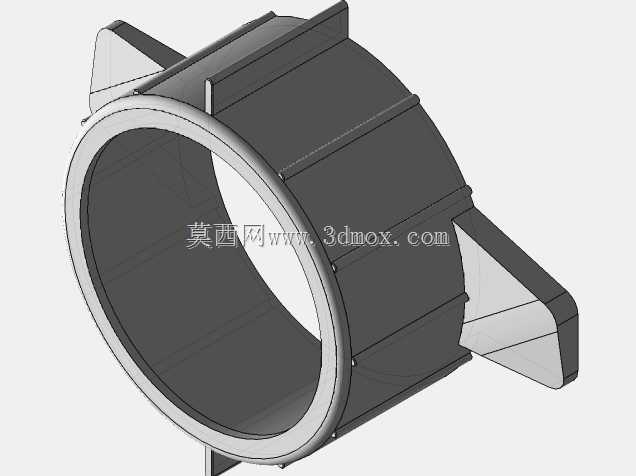

　　下部的出料接口做了快装式的卡扣结构，能够直接和设备的定量出料机构对接，接口处的同轴度公差控制在0.1mm以内，避免装配后出现漏粉的情况；罐体侧面预留了两个小型的安装支脚，支脚上的安装孔位做了腰型孔设计，允许装配时做±0.5mm的位置微调，抵消其他组件的装配累积误差，保证上端口和磨豆出粉口的对齐精度，避免磨豆时粉粒撒落到罐体外部。考虑到食品接触的要求，整个罐体的内壁过渡位置全部做了R2以上的圆角处理，没有尖锐的内角，一方面是避免清洁时出现卫生死角，另一方面也能减少注塑生产时的应力集中，提升部件的结构强度，避免长期受咖啡粉的重压、以及设备工作时的振动出现开裂变形。

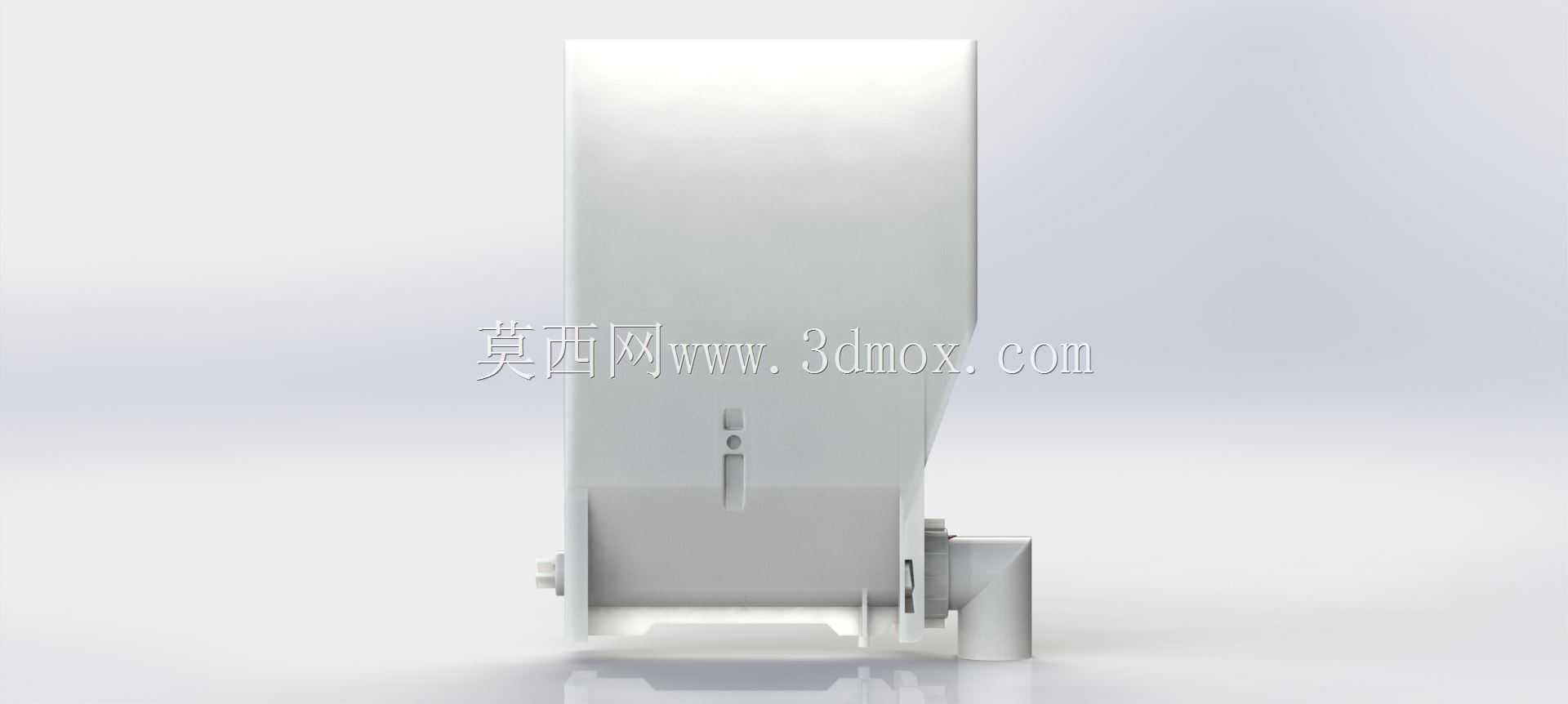

　　从安装边界来看，该粉罐的整体高度控制在128mm，上部矩形截面的尺寸为42mm×68mm，下部出料口的外径为16mm，安装支脚的中心距为52mm，完全适配对应型号雀巢咖啡机的内部安装空间，不会和周边的水路、电路以及磨豆、冲泡组件产生运动干涉。罐体的壁厚设计为2mm，采用食品级PP材质注塑成型，这个壁厚既能保证结构刚性，在设备运输、长期使用过程中不会因为挤压、振动出现形变，也能控制部件的整体重量，降低材料成本。另外在罐体靠近出料口的位置，设计了一个小型的观察窗位（建模时预留了对应的安装槽），可以加装透明PC材质的视窗，方便用户直观看到内部剩余的咖啡粉量，及时补充咖啡豆，避免磨豆机构空磨。

　　在实际的设备运行过程中，这个粉罐不需要额外的动力驱动，完全依靠物料自重实现导流，因此结构的可靠性非常高，只要导流角度设计合理、内壁光滑度达标，基本不会出现故障。建模过程中对所有的过渡曲面都做了连续性处理，避免出现曲面褶皱导致的粉粒挂壁，同时对安装配合面的公差做了严格的定义，保证和周边组件的装配精度。很多入门级的咖啡机设计容易忽略储粉单元的结构合理性，要么是导流角度太小导致积粉，要么是储料区形状不合理导致空间利用率低，这款粉罐的结构经过多轮的实物测试验证，能够适配不同烘焙度、不同研磨度的咖啡粉，出粉顺畅无残留，储粉量可以满足单次制作8-10杯意式咖啡的需求，完全符合家用全自动咖啡机的使用定位。
