多自由度气动夹持作业臂结构设计

　　这款气动夹持臂的结构设计，核心围绕小负载工位的快速取放需求展开，在3C电子小件装配、轻工产线上下料、实验室样本转运这类对节拍有要求、负载不超过3kg的场景里适配性很强。不同于纯电机驱动的多关节臂，它的动力源全部采用标准气动元件，车间常规0.5-0.7MPa的压缩空气气源即可直接驱动，不需要额外配置伺服驱动器与复杂的运动控制卡，对于现有产线的改造升级来说，接入门槛很低，后期维护也只需要常规检查气路密封、铰接点磨损即可，运维成本远低于电控关节臂。

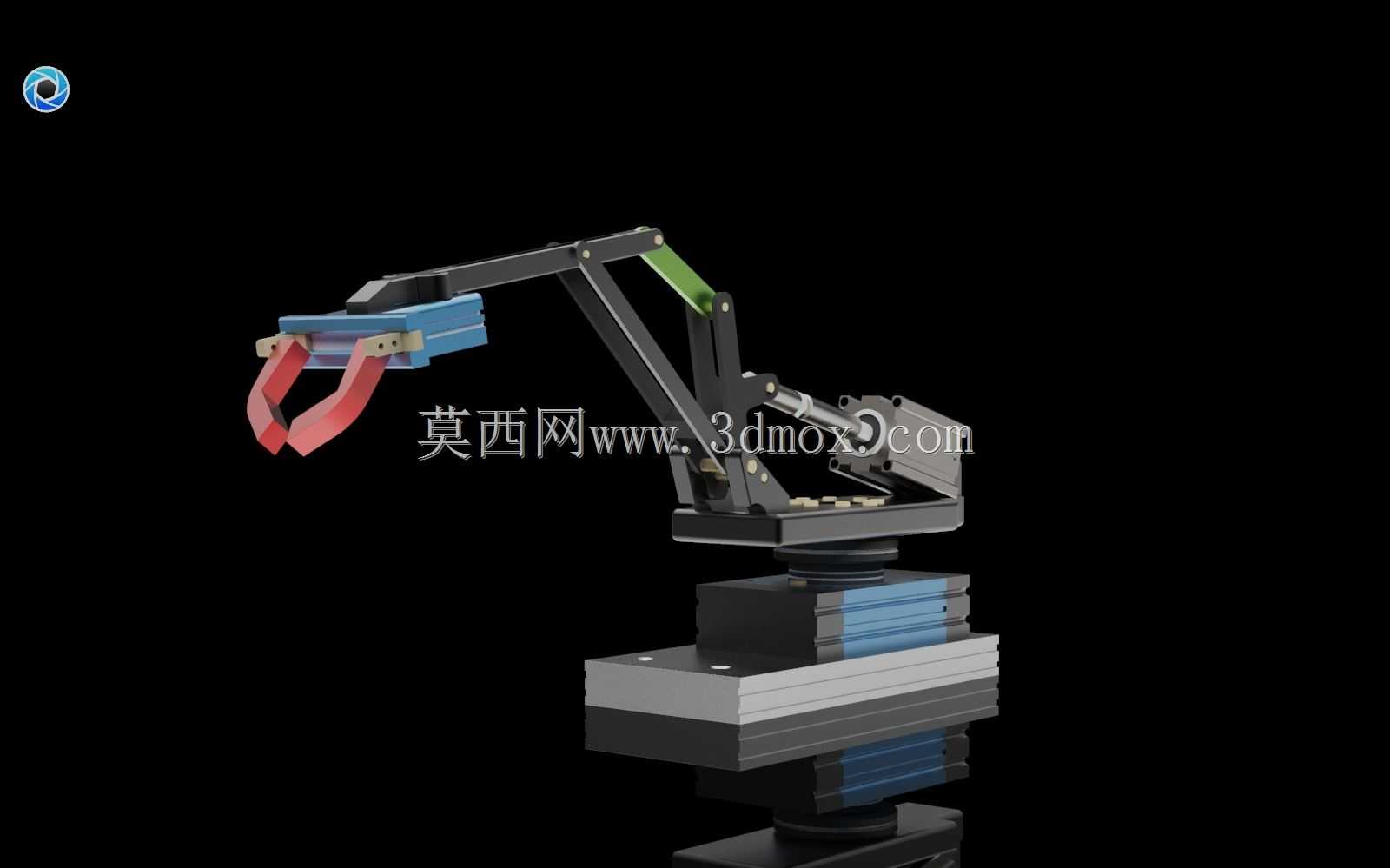

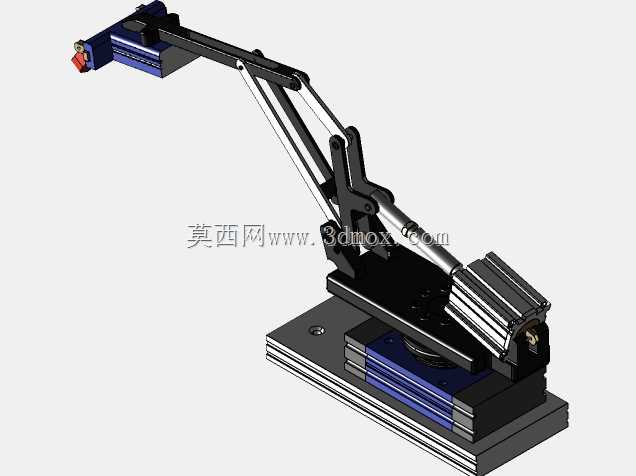

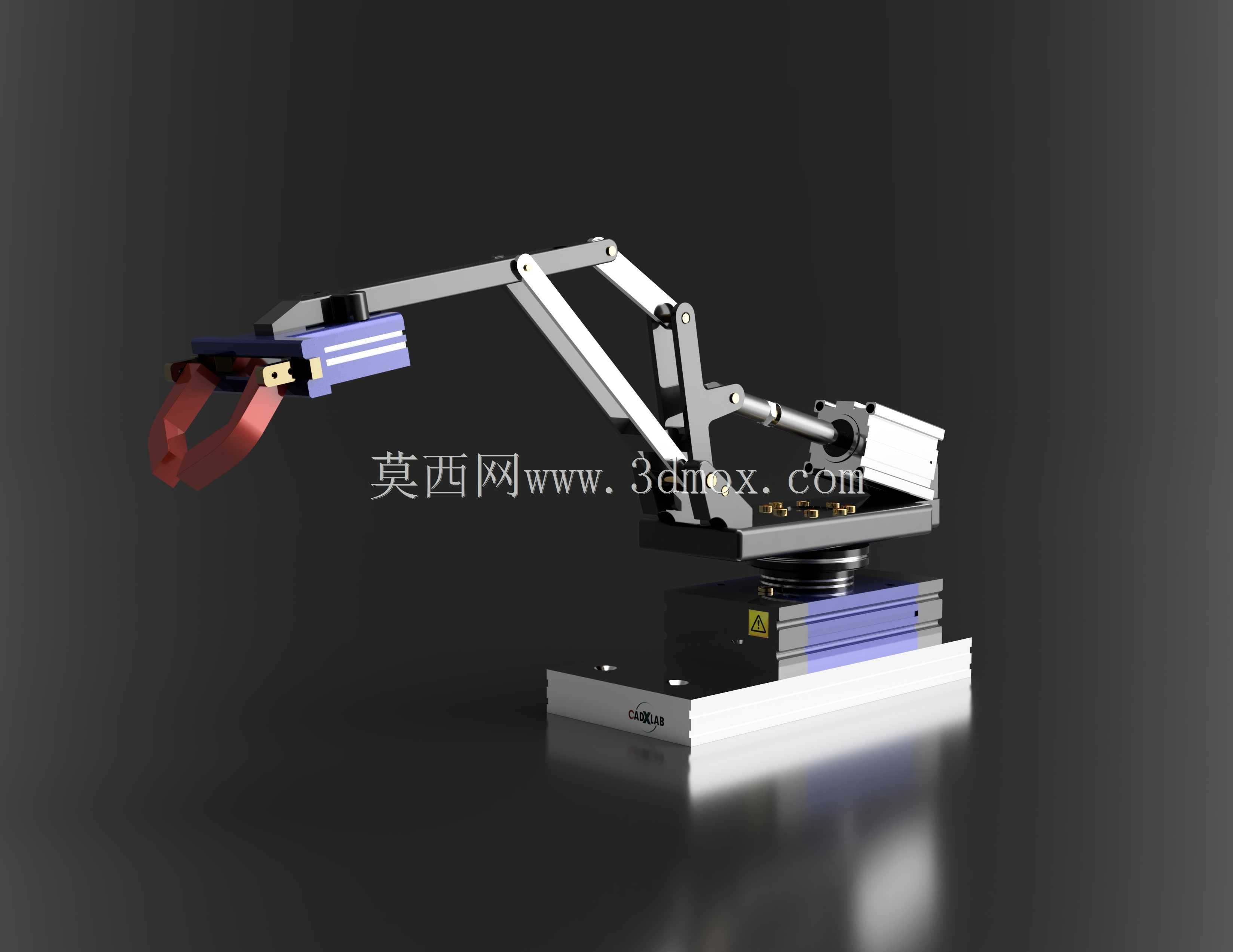

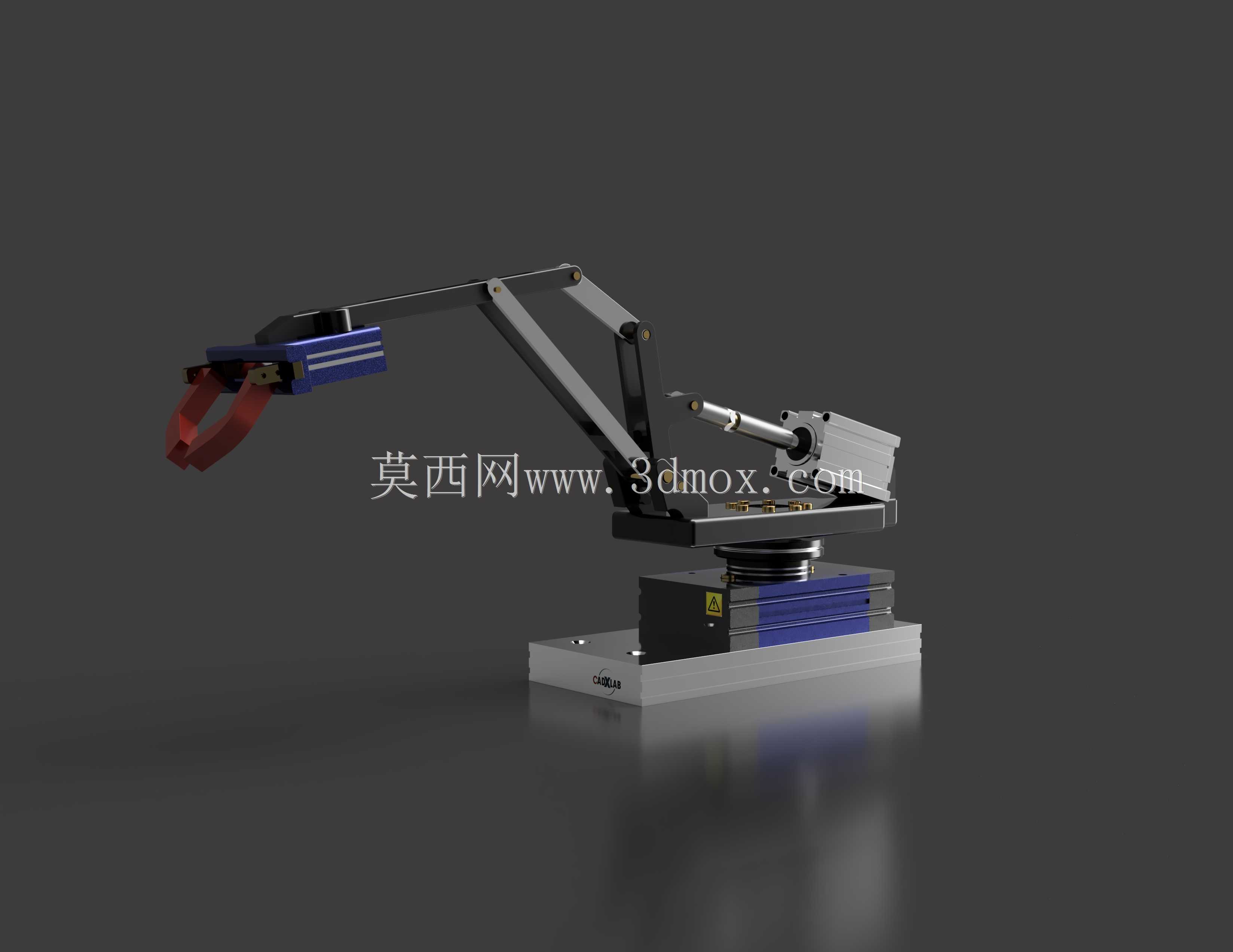

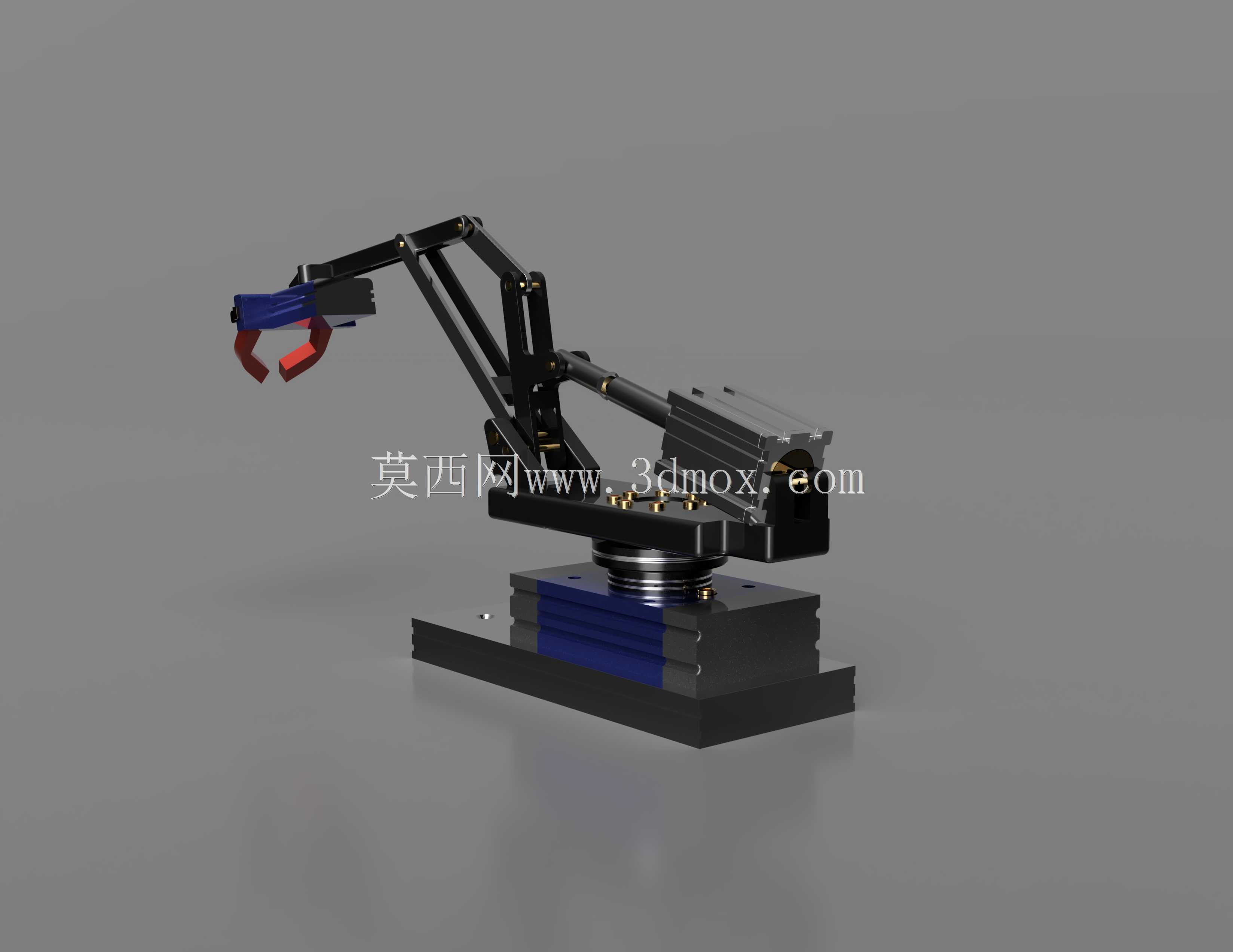

　　从结构布局来看，整臂采用平行四边形铰接连杆结构作为大臂的主体支撑，这种结构的优势在于大臂俯仰动作过程中，末端夹持器的水平姿态可以始终保持稳定，不需要额外增加腕部调平的驱动结构，就能保证夹取的工件不会因为臂体俯仰出现倾斜掉落的情况，尤其适合夹取表面光滑、没有定位卡扣的小型零件。底座部分采用双层叠装的回转支撑结构，内置回转驱动气缸，可以实现整臂水平方向0-180度的回转覆盖，安装时只需要将底座通过四个螺栓固定在设备台面或者线边支架上，就能覆盖半径范围内两个相邻工位的取放作业，不需要额外铺设长距离的直线导轨，节省工位周边的安装空间。

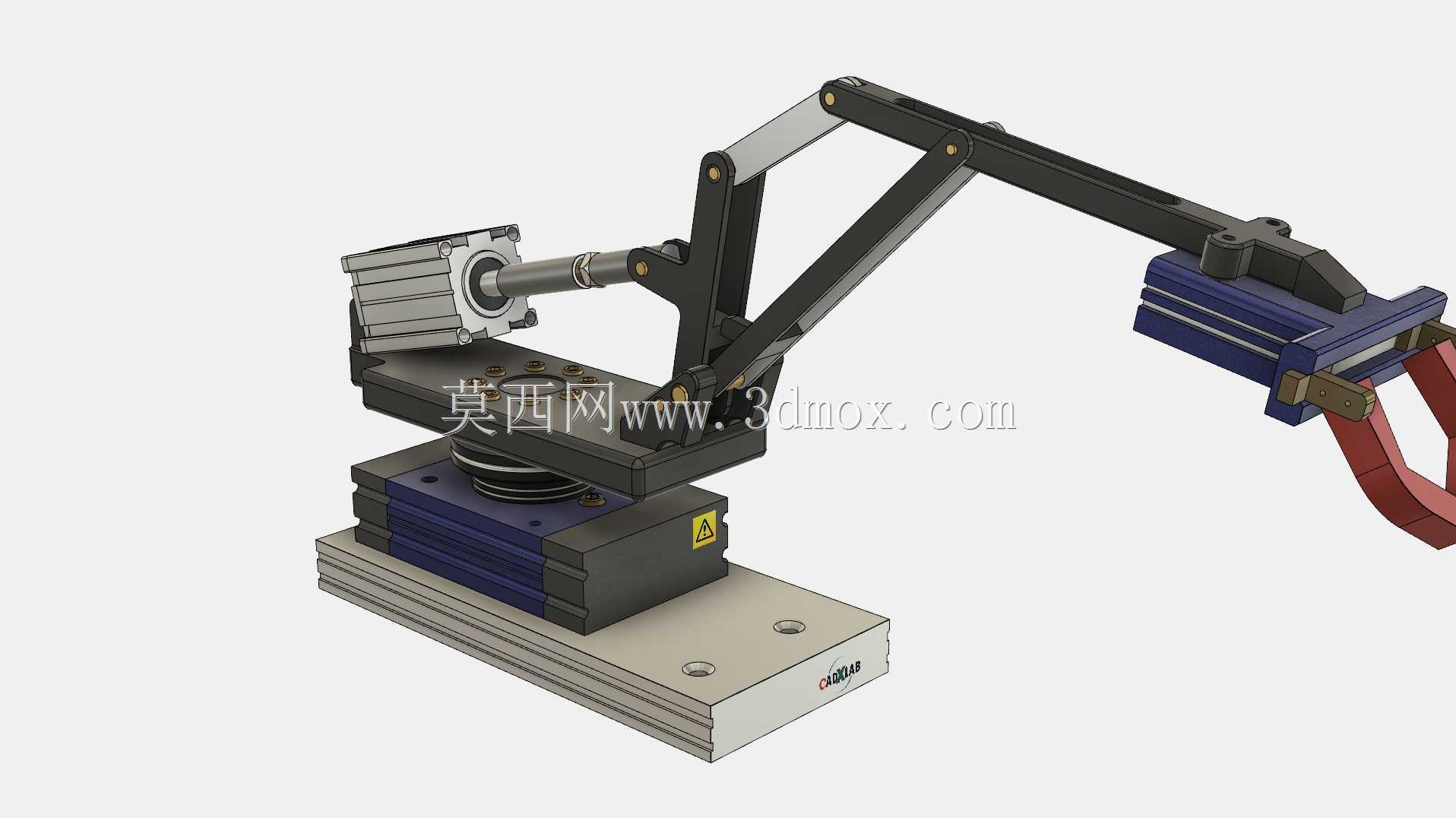

　　臂体的驱动逻辑做了简化设计，大臂俯仰采用单气缸斜置驱动，气缸尾端铰接在底座上方的安装座上，活塞杆端铰接在大臂中部的铰接点，通过气缸的伸缩直接带动大臂完成抬升、下放动作，传动路径没有额外的齿轮、齿条等减速结构，动作响应速度快，空载状态下从最低位抬升到最高位的动作时间可以控制在0.8秒以内，完全匹配轻工产线单工位1-2秒的作业节拍。末端夹持部分采用平行夹指气缸，夹指的安装面预留了标准的螺孔阵列，可以根据不同的工件外形更换定制的夹爪垫块，不管是夹取方形的塑料壳体、圆柱形的小型轴类零件，还是薄片状的电子元器件，只需要更换对应形状的夹指垫块就能适配，不需要改动臂体的主体结构。

　　安装边界方面，整臂完全收拢状态下的水平投影长度不到300mm，底座的安装尺寸控制在180mm*120mm的矩形范围内，对于工位空间紧张的桌面型装配台、小型自动化设备内部的安装场景非常友好，不会占用过多的作业空间。臂体完全伸展后的最大作业半径可以达到420mm，垂直方向的作业行程覆盖底座安装面以上50mm到320mm的区间，能够适配不同高度差的工位之间的物料转运，比如从台面上的振动盘出料口取料，放到高度更高的装配夹具定位槽内，不需要额外增加升降台来调整高度差。

　　设计过程中对臂体的受力做了针对性优化，所有的铰接点都采用带自润滑衬套的销轴连接，不需要定期加注润滑脂就能保证长期动作的顺畅性，同时连杆部分采用镂空的钣金折弯结构，在保证结构刚度的前提下尽可能降低臂体自身的重量，减少气缸的负载，提升动作的响应速度，同时也降低了臂体动作过程中的惯性冲击，在夹取易碎的薄壁零件时，可以通过调节气缸的进气节流阀来控制动作速度，避免冲击力过大损坏工件。气路走线全部采用内嵌式布局，气管沿着臂体连杆的内侧走线槽布置，不会因为臂体的反复回转、俯仰动作出现气管拉扯、弯折磨损的问题，延长气路的使用寿命，同时也避免外露的气管和周边的设备、工件发生干涉。

　　从实际使用的适配性来看，这款夹持臂不需要复杂的编程调试，只需要搭配常规的气动电磁阀，通过简单的行程开关或者位置传感器给出信号，就能完成固定路径的取放动作，对于没有复杂运动控制需求的固定工位来说，实用性远高于通用型的多轴工业机器人，不管是作为独立的上下料执行机构，还是集成到小型专用设备内部作为物料转运部件，都能快速适配，不需要对现有设备的结构做大幅度的改动。
