实木框双扇分格百叶通风窗结构设计

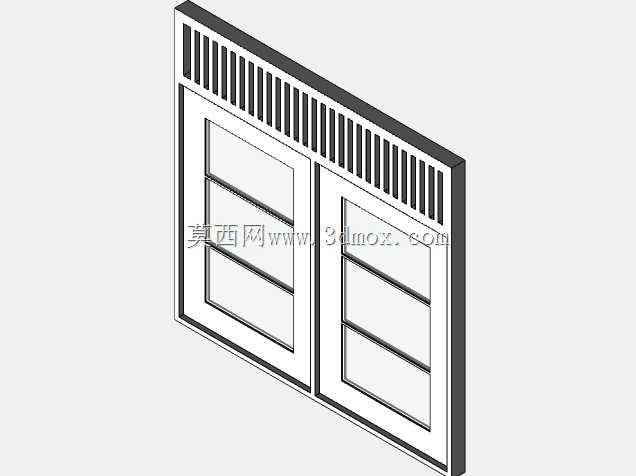

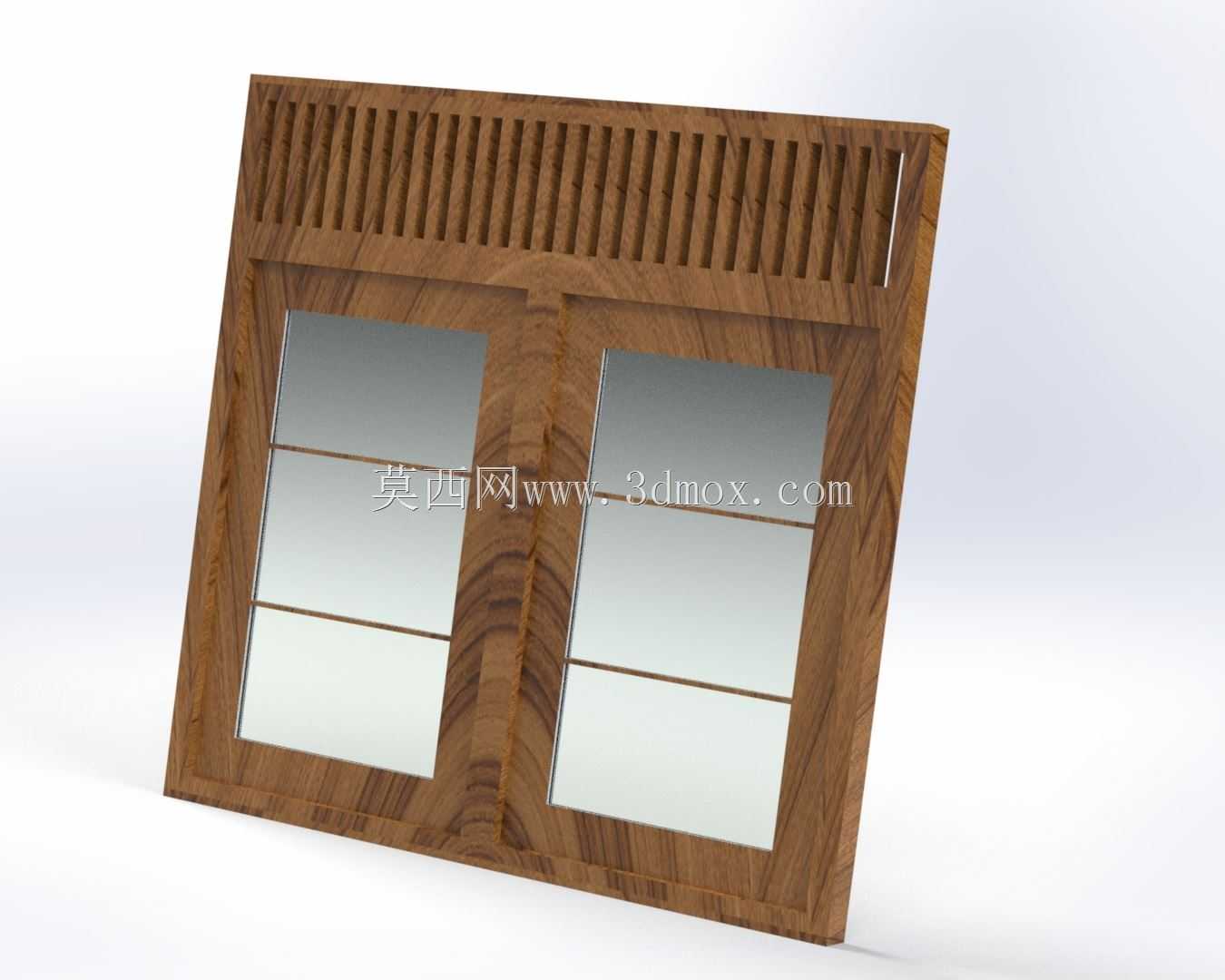

　　这款窗型结构在民用住宅、民宿建筑、复古风格商业空间的外立面与室内隔断场景中都有广泛适配性，实际使用中可同时满足采光、通风、空间分隔与装饰性需求。从结构设计逻辑来看，整体采用一体式实木外框结构，外框做了45度拼角加固处理，框体截面预留了玻璃安装槽与密封胶条嵌槽，既保证玻璃安装的贴合度，也能减少日常使用中缝隙漏风、积灰的问题。窗扇部分采用对开双扇布局，每扇窗内部设置两道横向分格棂条，将单扇窗的玻璃区域均匀划分为三个竖向排布的矩形采光区，棂条与窗扇边框采用榫卯结构拼接，无需额外金属固件即可保证连接强度，同时保持外观的整体性。窗扇顶部区域设置通长的固定式百叶结构，百叶叶片采用等间距倾斜排布，倾斜角度经过测算，

　　在保证通风量的同时可阻挡室外雨水直接溅入室内，也能避免外部视线直接穿透，兼顾通风与隐私防护需求。玻璃部分采用常规平板玻璃嵌装设计，安装时在玻璃与框体、棂条的接触位置预留了柔性缓冲垫安装间隙，可抵消木材温湿度变形带来的挤压应力，避免玻璃受挤压开裂。从安装边界来看，整体窗体外框为正方形结构，安装时需在墙体预留洞口处设置配套的木质附框，附框与墙体之间采用膨胀螺栓固定后做密封填充，窗体与附框之间采用合页连接，可实现窗扇向内或向外开启，合页安装位置预留了调节余量，可在安装时微调窗扇的开合松紧度，避免长期使用后出现窗扇下坠、开关卡滞的问题。设计过程中针对实木材料的变形特性做了专项优化，框体与扇料的背面都设置了应力释放槽，

　　减少木材因环境温湿度变化产生的翘曲变形量，百叶部分的叶片与上下横梁的连接采用半榫结构，既保证叶片固定牢固，也不会在外观面露出连接痕迹。日常使用场景中，关闭窗扇时，下部玻璃区域可提供充足的自然采光，顶部百叶可在不开窗的情况下实现持续的空气流通，避免室内密闭产生的闷感，需要完全通风时可将双扇窗扇完全打开，实现大通风量的换气需求。结构细节上，窗扇与外框的接触位置预留了密封毛条的安装槽位，关闭状态下可有效阻隔室外灰尘、蚊虫进入室内，分格棂条的截面做了小圆角处理，避免日常清洁、开关窗时棱角磕碰造成损伤。整体结构没有复杂的异形构件，所有零部件都可采用常规木材加工设备完成裁切、榫卯加工，加工难度低，适合批量生产也可适配定制化尺寸调整，建模过程中所有配合间隙都按照实际木作加工的公差标准设置，装配关系完全还原实际木窗的安装流程，可直接用于木作加工的结构参考、装修方案的效果展示，也可作为建筑BIM模型中的门窗构件使用。
