不锈钢磁吸式柜门闭合锁扣结构设计

　　这款磁吸锁扣主要面向各类柜体、小型设备舱门的无把手闭合场景，在木质家具壁橱、小型通讯设备外罩、轻型钣金柜门的设计中应用十分广泛，替代传统的机械卡扣、碰珠结构，解决了机械锁扣长期使用磨损松动、闭合对位精度要求高、开关噪音大的问题。从实际使用场景来看，这类磁吸锁扣的吸力标称约10kg，完全能覆盖常规厚度木质柜门、薄钣金检修门的闭合需求，不会出现柜门受轻微震动自行弹开的情况，同时开启时不需要施加过大的扳动力，日常使用手感顺滑，没有机械结构卡滞的生涩感。

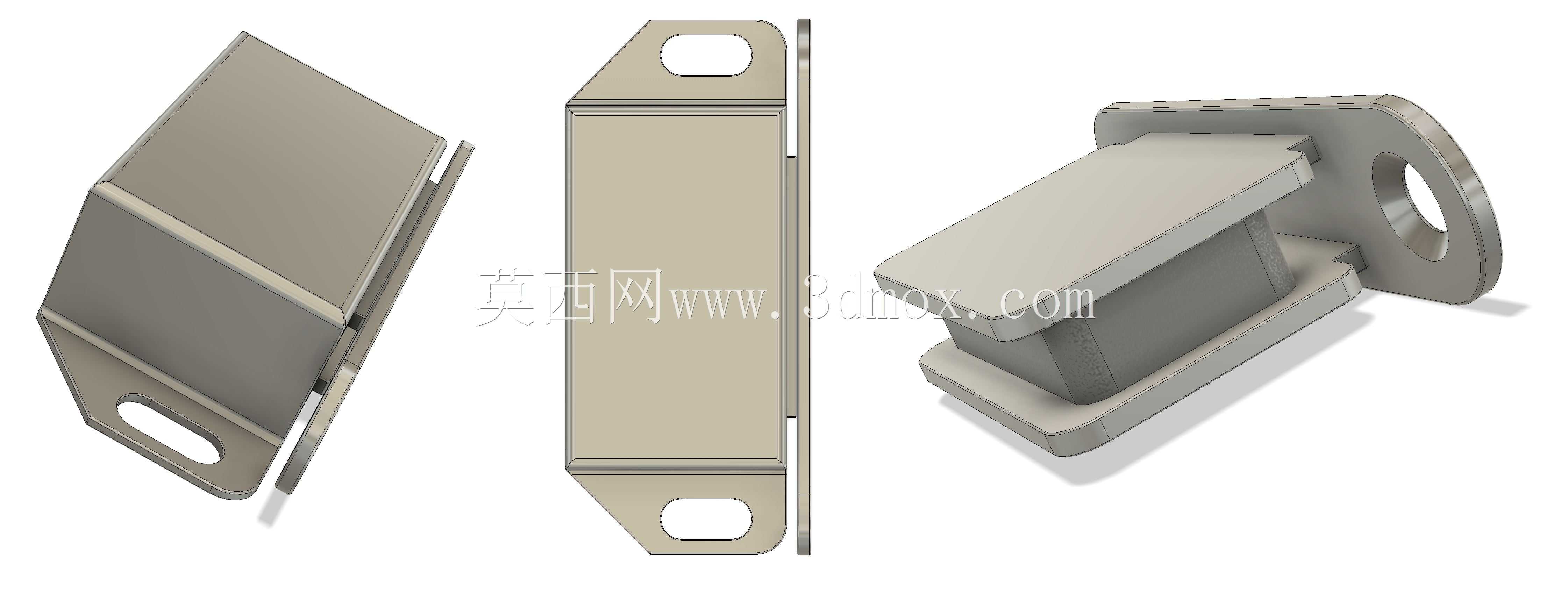

　　设计上这款锁扣采用分体式结构，分为磁吸主体和吸附贴片两个部分，磁吸主体内部封装永磁磁钢，外部采用不锈钢冲压壳体包裹，既可以避免磁钢直接接触外界环境出现氧化锈蚀，也能通过金属壳体规整磁路，让吸附力集中在贴合面区域，减少磁力向周边非工作面的散逸。吸附贴片采用导磁不锈钢材质冲压成型，和磁吸主体的贴合面做了平面度管控，装配后两者贴合时没有明显缝隙，保证磁力有效传导。安装结构上，锁扣主体和吸附贴片的两端都设计了长圆形安装孔，这类孔位可以在安装时提供一定的位置调整余量，降低柜体加工时的孔位精度要求，就算安装板上的预钻孔存在1-2mm的位置偏差，也能通过长孔调整到合适的对位位置，不需要重新扩孔修正，适配现场装配的容错需求。

　　从安装边界来看，锁扣主体为薄型长方体结构，整体厚度控制在较小尺寸，安装时不需要在柜门或者柜体上开出深槽，只需要通过螺丝将两个部件分别固定在柜体框架和柜门内侧即可，不会占用柜体内部过多的储物空间，对于内部净空间要求较高的小型壁柜、设备舱十分友好。外形上所有外露的棱边都做了倒钝处理，没有尖锐的冲压毛边，装配和后期维护时不会划伤操作人员的手部，也不会勾挂柜内放置的线缆、软质物品。

　　结构设计时充分考虑了不同安装方向的适配性，不管是柜门侧装、顶装还是下装，磁吸结构都能正常发挥吸附作用，不会因为重力方向改变出现吸附力不足的问题。相比传统的塑料外壳磁吸扣，全不锈钢的外壳结构可以在更高的环境温度下使用，也不会因为长期接触油污、清洁试剂出现壳体老化脆裂的问题，在车间设备柜体、厨房家具这类使用环境相对复杂的场景下，使用寿命比塑料材质的同类产品更长。对位设计上，磁吸主体的吸附面边缘做了微小的导向倒角，当柜门关闭到距离贴合面还有几毫米距离时，磁吸力就会自动引导柜门对位吸合，就算柜门关闭时存在轻微的位置偏差，也能在磁力作用下顺滑贴合到位，不需要用户刻意对准位置，日常使用的便利性更好。

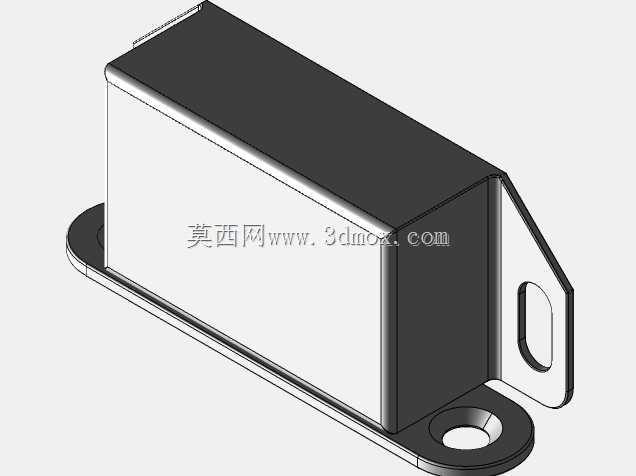

　　在三维建模过程中，所有的冲压折弯特征都按照实际钣金加工的工艺要求做了工艺缺口和折弯半径设置，没有出现无法加工的零半径折弯、干涉特征，安装孔的位置尺寸也符合常规自攻螺丝、机丝螺丝的装配空间要求，锁体内部的磁钢预留槽尺寸和标准规格的磁钢尺寸匹配，设计人员直接调用这个模型时，不需要额外做工艺修正就能直接导出工程图用于生产，也可以直接导入装配体中和柜门、柜体的模型做配合干涉检查，提前排查安装位置冲突、柜门开合时锁体和其他部件碰撞的问题。
