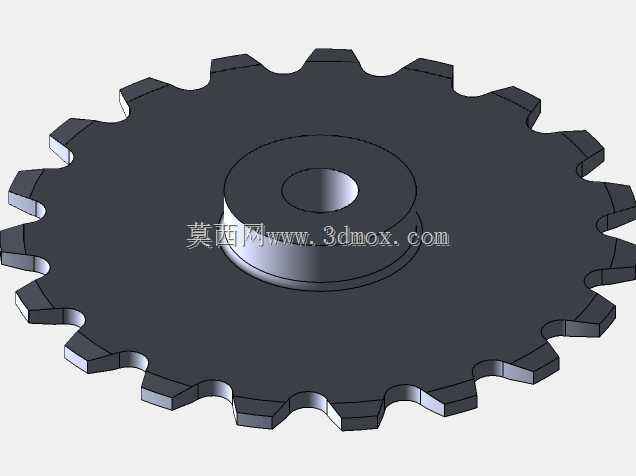

节径510mm单排凸台主链轮结构

　　链传动作为机械传动系统中长距离动力传递的核心方案之一，在重载、低速、工况环境存在粉尘或油污的场景下，相比带传动拥有更高的传动比精度，不会出现打滑丢转的问题，相比齿轮传动又拥有更宽松的中心距适配能力，不需要额外设置复杂的张紧调节结构就能稳定运行，因此在输送线、农业机械、矿山输送设备、轻工生产流水线中都有极高的应用占比。这款主链轮的设计，首先围绕适配标准单排滚子链的啮合要求展开，齿形轮廓采用三圆弧一直线的标准链轮齿廓，保证链节进入和退出啮合时不会出现卡滞、冲击过大的问题，齿侧间隙经过合理预留，即使链条在运行中出现一定的磨损伸长，也能保证啮合顺畅，不会出现跳齿脱链的故障。链轮主体采用盘式加单侧凸台的结构设计，

　　中心凸台部分用于容纳安装轴承或者配合传动轴的轴伸，凸台的轴向长度经过核算，能够保证与轴的配合面有足够的接触面积，传递额定扭矩时不会出现配合面压溃、键槽受力过载的问题，同时凸台的外径尺寸控制在合理范围，不会和相邻的链节侧板发生运动干涉。链轮的节圆直径设定为510mm，对应的齿数经过匹配计算，能够适配对应节距的传动链条，在额定转速下运行时，链传动的多边形效应被控制在合理区间，不会因为齿数过少导致传动动载荷过大、链条磨损加快，也不会因为齿数过多导致链轮整体尺寸过大，挤占设备内部的安装空间。从安装边界来看，链轮的中心孔预留了标准键槽的安装位置，装配时可以通过平键实现与传动轴的周向固定，配合轴端的挡圈或者锁紧螺母就能完成轴向定位，

　　不需要额外设计复杂的连接结构，拆装维护十分便捷。链轮的轮盘部分厚度经过强度校核，在承受额定链条拉力的情况下，轮齿根部的弯曲应力、轮盘的剪切应力都在材料许用应力范围内，日常运行中不会出现断齿、轮盘变形的问题。在实际应用场景中，这类主链轮通常作为链传动系统的主动端安装在减速电机的输出轴上，通过电机输出的扭矩带动链条循环运转，从而驱动输送线上的工装托盘、物料载具完成定向移动，也可以用在农机的割台输送、矿山设备的物料输送环节，适配多粉尘、有一定冲击载荷的工作环境。设计过程中特意将轮齿的工作表面做了结构强化的预留，实际加工时可以根据使用场景选择表面淬火处理，提升齿面的耐磨性能，延长链轮的整体使用寿命，减少设备运维的更换频次。

　　链轮的整体结构没有多余的复杂曲面，不管是采用机加工方式直接成型，还是采用铸造毛坯再做齿形精加工，都有很好的工艺适配性，不需要特殊的加工设备就能完成生产制造，加工成本可控，适合批量配套在各类链传动设备上。在做三维建模时，齿形部分的参数完全匹配对应链条的啮合标准，每个齿的分度位置、齿顶圆弧、齿沟圆弧的尺寸都经过严格校验，装配仿真时可以模拟链条与链轮的完整啮合过程，验证运动过程中是否存在干涉，提前排查设计缺陷，减少后续实物试装的整改成本。凸台部分的端面与轮盘端面的垂直度、中心孔与齿顶圆的同轴度都在建模时做了形位公差的预留，保证实际加工装配后，链轮运转时的端面跳动、径向跳动都在允许范围内，避免运行中出现链条跑偏、异常磨损的问题。
