立柱式两轴旋转悬臂机械臂结构

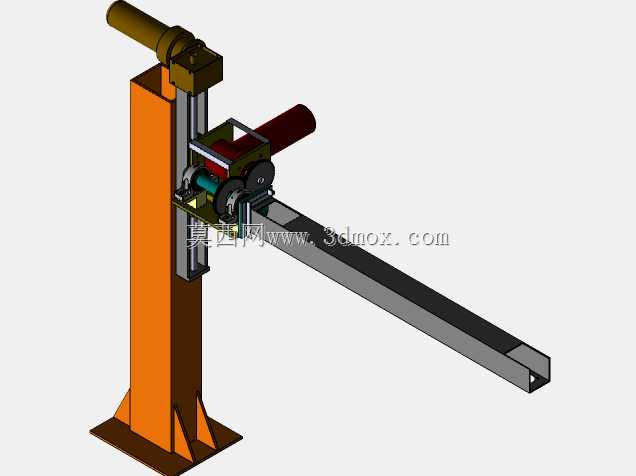

　　这款两轴旋转悬臂结构，常见于车间工位间的物料转运、小型工件的上下料辅助、焊接工位的焊枪搭载、喷涂工位的执行端支撑场景，也可作为轻型装配工位的操作臂架使用，适配小载荷、作业范围覆盖扇形区域的工位需求，相比多关节工业机器人成本更低，结构刚性更有优势，维护难度也大幅降低，适合固定节拍、固定作业轨迹的重复性工位部署。从结构组成来看，底部采用方形焊接立柱作为承载主体，立柱底部带三角加强筋的安装法兰盘，可通过膨胀螺栓或者焊接方式固定在车间混凝土地面或者设备钢平台上，立柱的截面尺寸根据载荷等级匹配，常规小载荷版本采用方管焊接成型，内部可预留走线空间，避免线缆外露被剐蹭。立柱上部集成竖直方向的直线运动模组，模组采用滑轨加同步带或者齿轮齿条传动，

　　可带动水平臂实现上下方向的位置调整，竖直行程根据作业高度差设计，覆盖从地面低位到操作位高位的高度区间，满足不同高度工位的作业需求。水平臂采用矩形截面的型材作为主体，相比圆管型材抗扭性能更好，在悬臂伸出状态下的挠度更小，水平臂的伸缩或者回转动作通过立柱顶部的回转驱动机构实现，驱动部分采用减速电机直连齿轮传动，回转角度可根据工位需求设置0到180度或者0到270度的限位，避免臂架转动过程中碰撞周边设备。回转机构的侧部预留执行元件安装接口，可搭载气动夹爪、焊枪、涂胶枪、吸盘等不同的末端执行器，适配不同的作业工序。设计过程中首先要核算悬臂伸出最大长度时的末端挠度，根据末端额定载荷选择水平臂的型材截面厚度以及滑轨的型号，

　　避免长期负载下出现臂架变形；其次要考虑回转部分的限位设计，除了软件层面的行程限位，还要在回转底座上加装机械硬限位块，防止电气故障时臂架过转碰撞周边设施；竖直运动模组的顶部要加装防坠机构，避免传动失效时水平臂下坠引发安全事故。安装边界方面，立柱安装位置需要预留足够的回转空间，地面基础的承载能力要满足设备满载时的压强要求，水平臂完全伸出时末端的运动轨迹范围内不能有固定障碍物，走线部分要采用拖链收纳，随臂架运动时线缆不会出现拉扯、弯折过度的情况。日常维护时只需定期检查滑轨的润滑情况、传动齿轮的啮合间隙、紧固螺栓的预紧力即可，相比复杂的多关节机器人，这款结构的备件成本更低，对运维人员的技术要求也更友好，适合中小制造企业的工位自动化改造使用，不需要复杂的编程调试，通过简单的点位设置即可实现固定轨迹的重复作业，在小批量多品种的生产场景下，也可快速调整末端执行器和运动行程，适配不同的生产需求。
