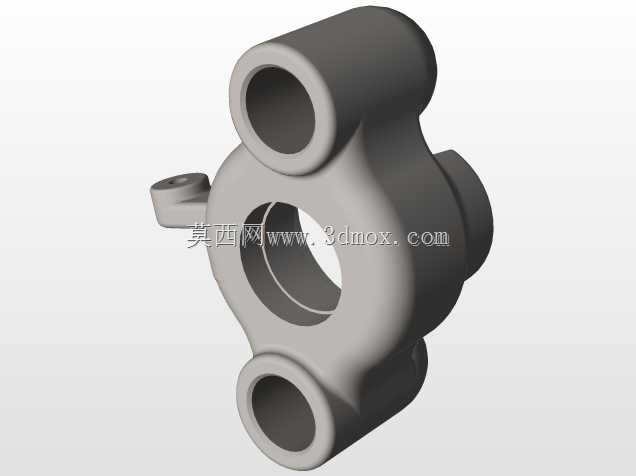

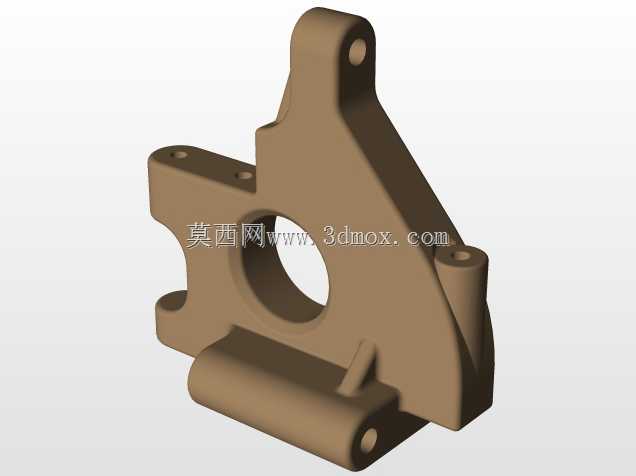

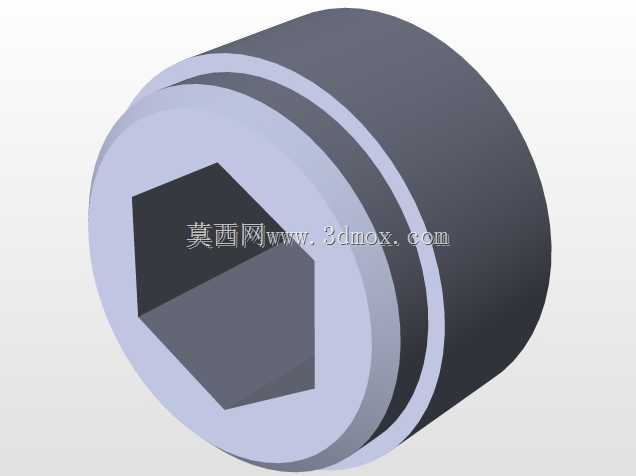

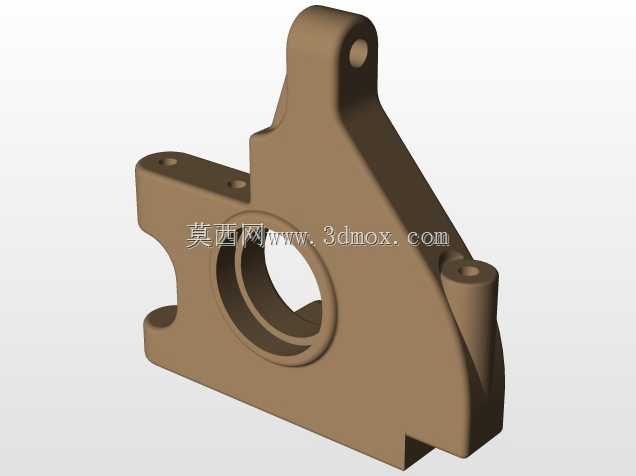

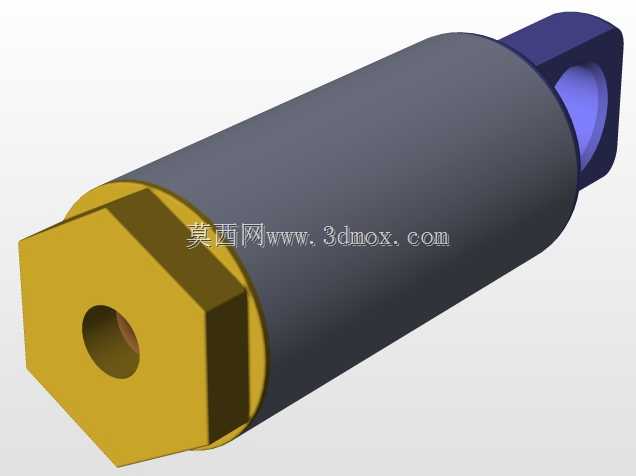

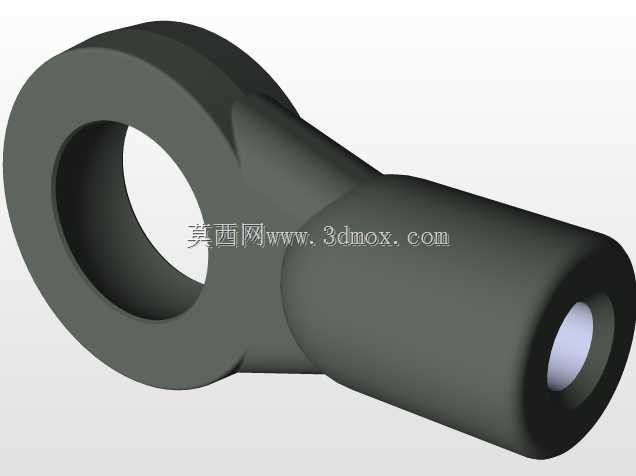

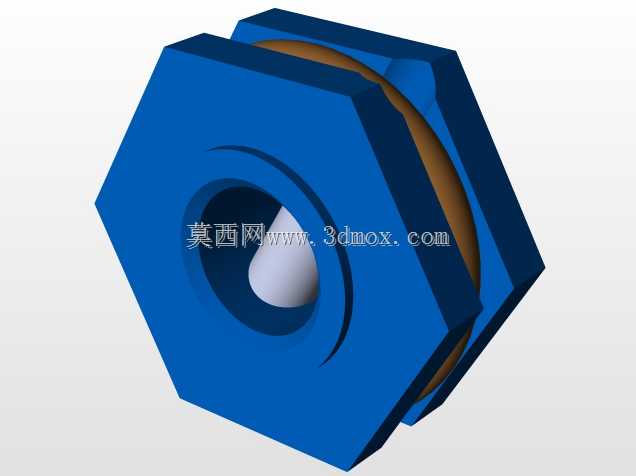

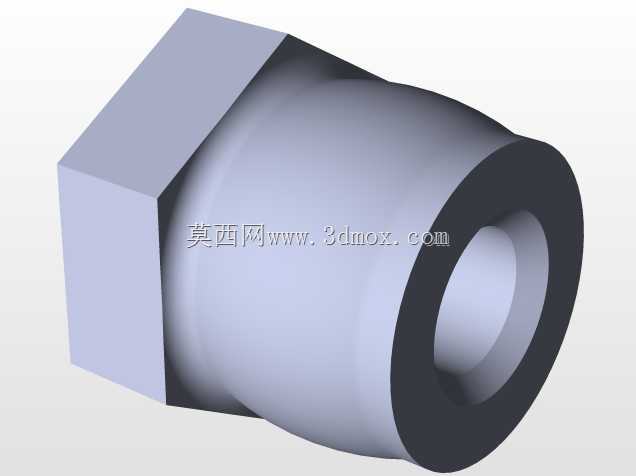

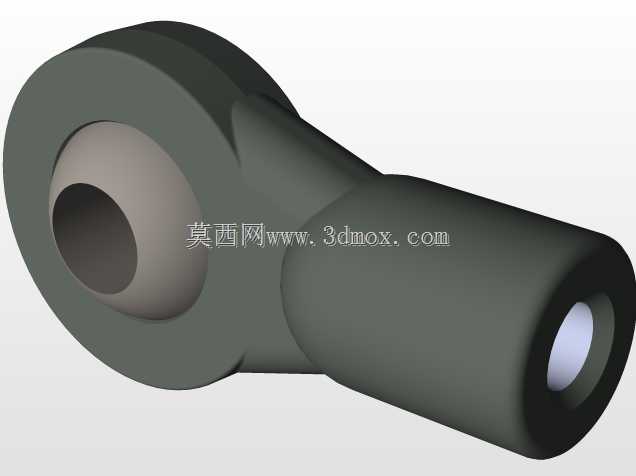

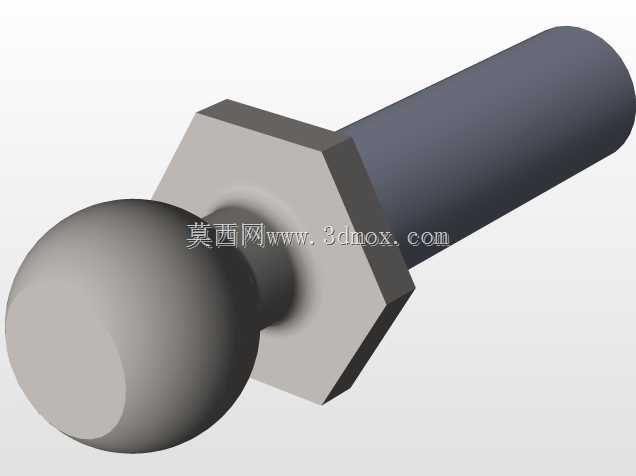

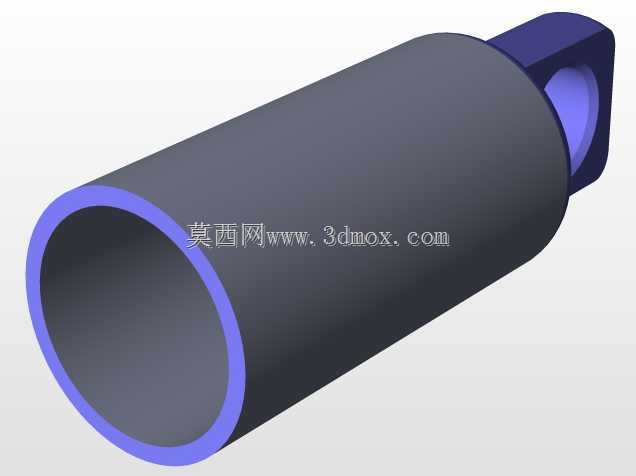

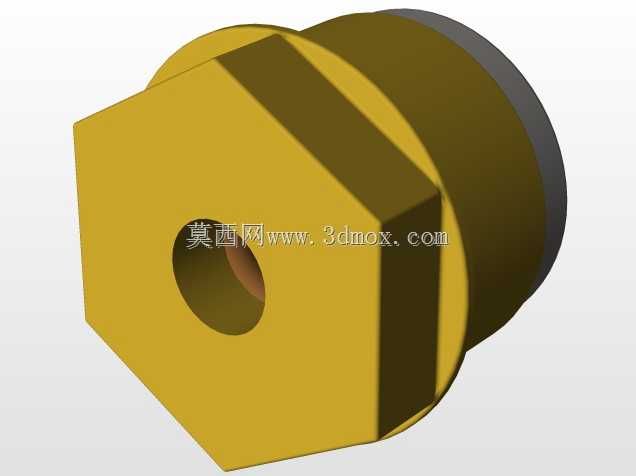

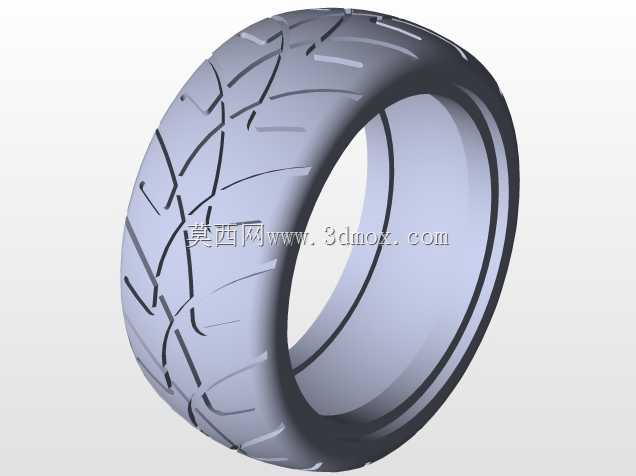

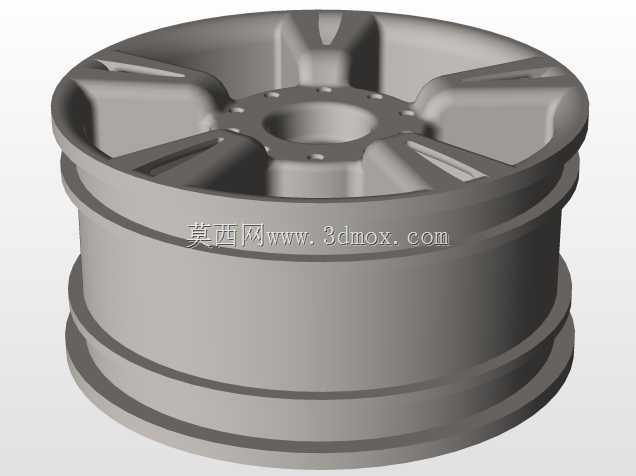

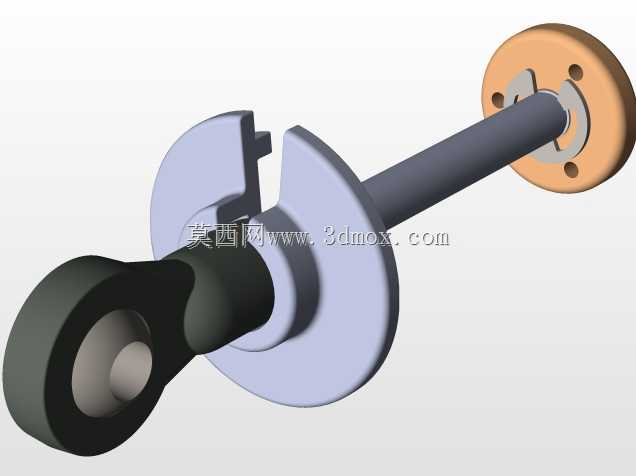

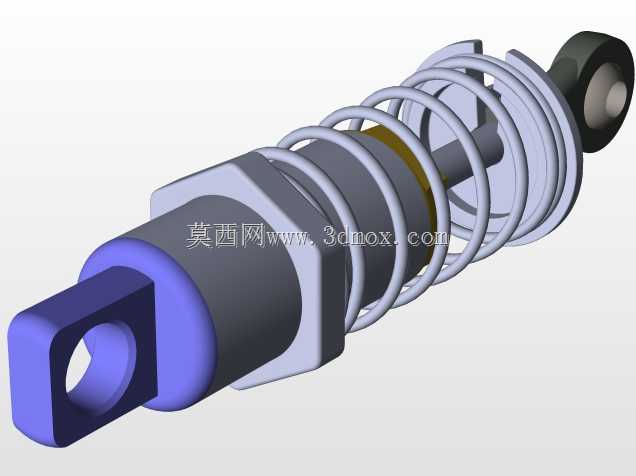

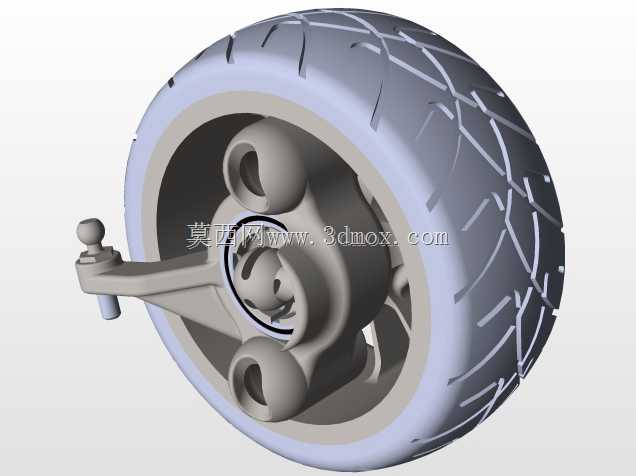

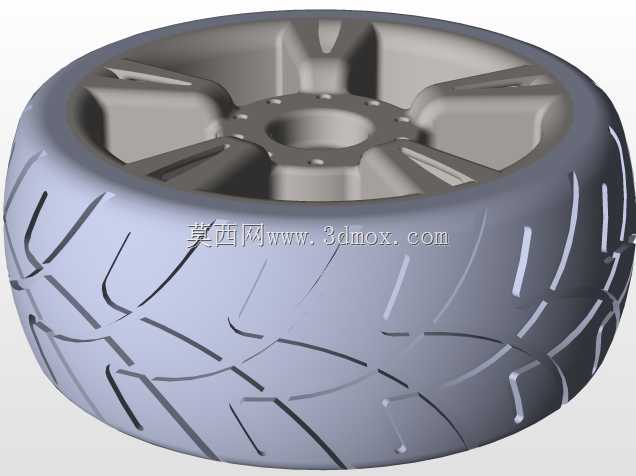

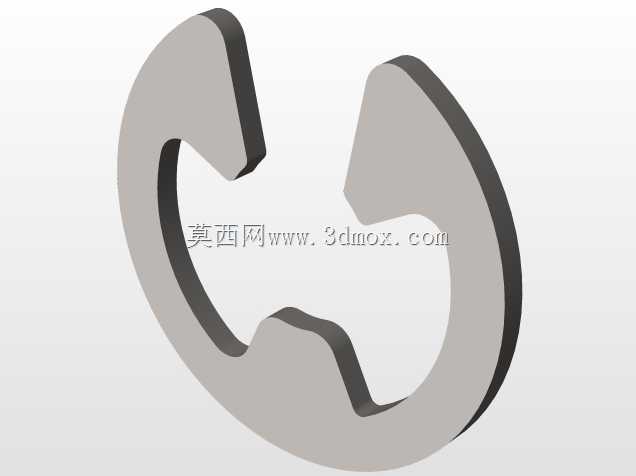

双叉杆式悬架弹性衬垫结构三维数模

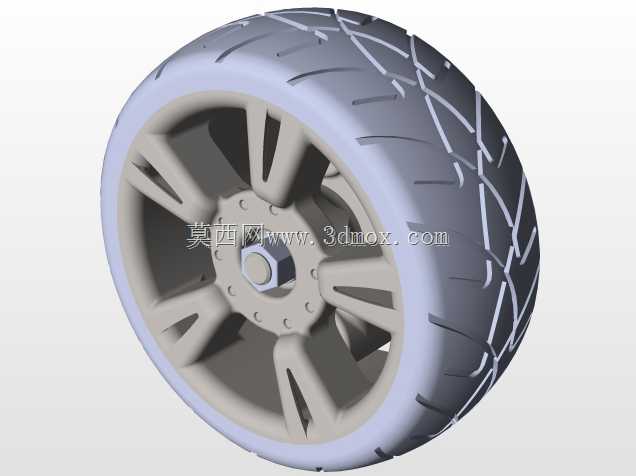

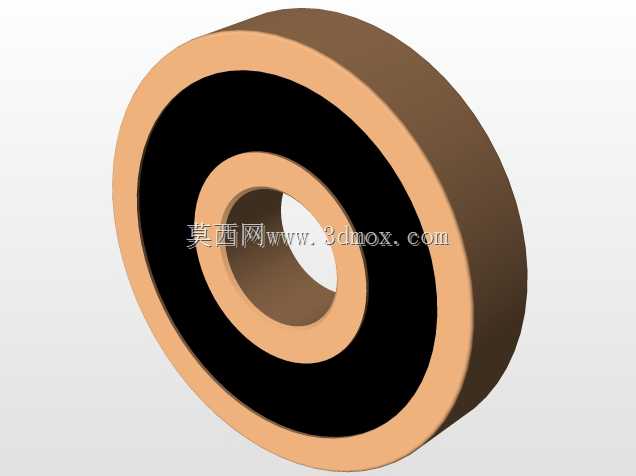

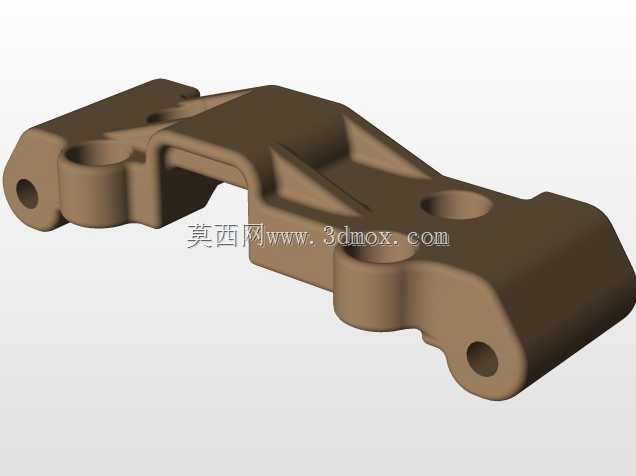

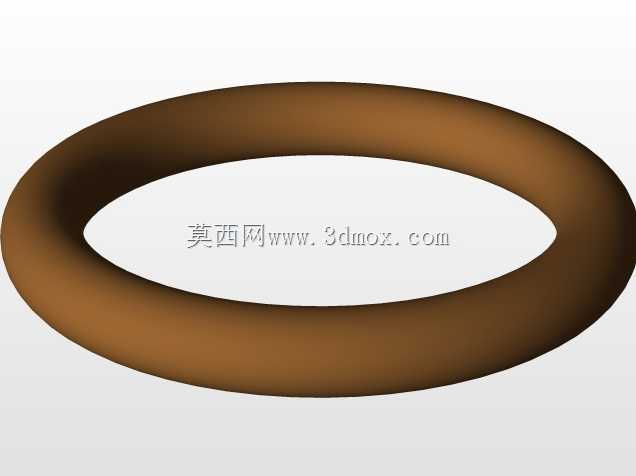

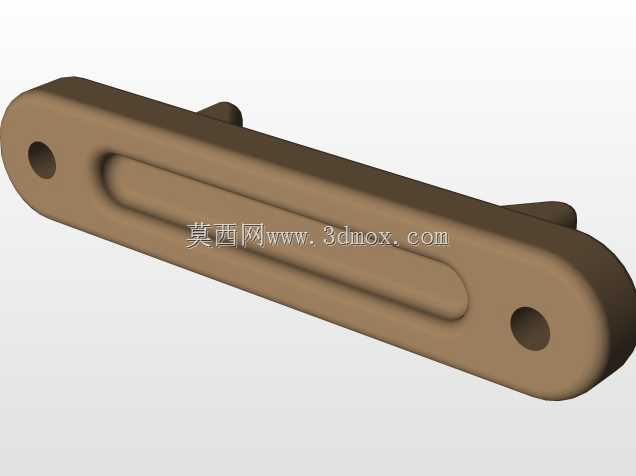

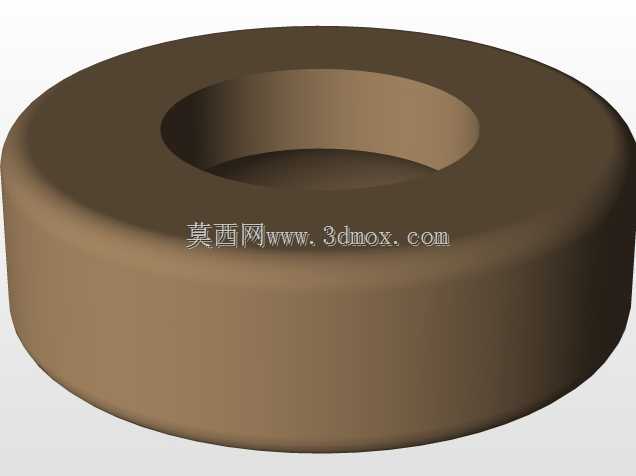

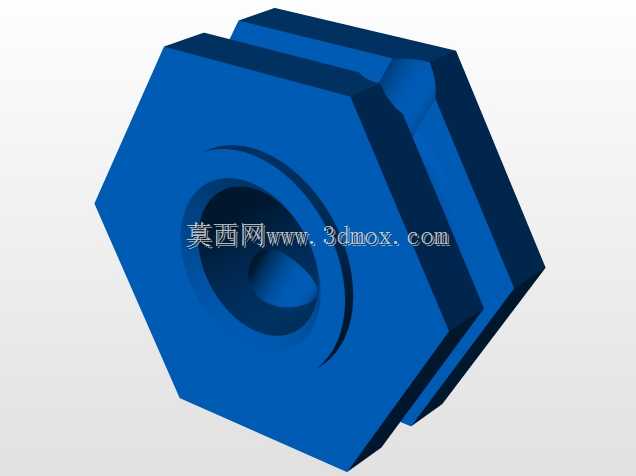

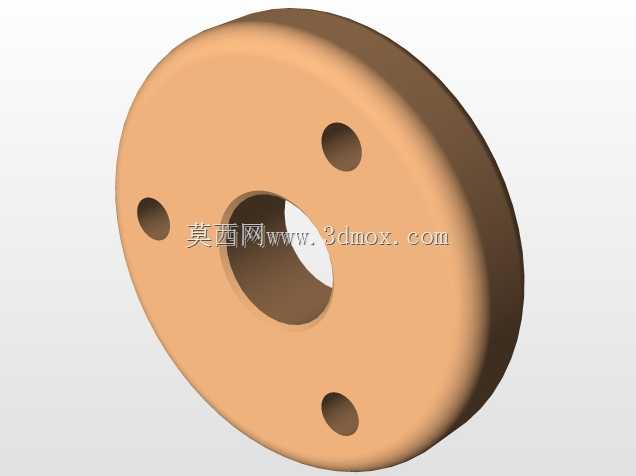

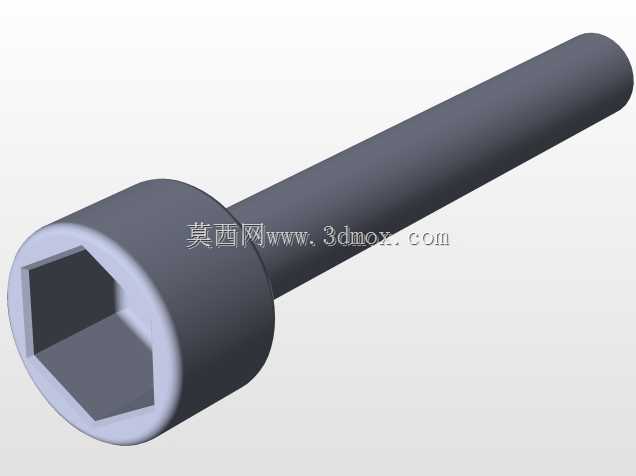

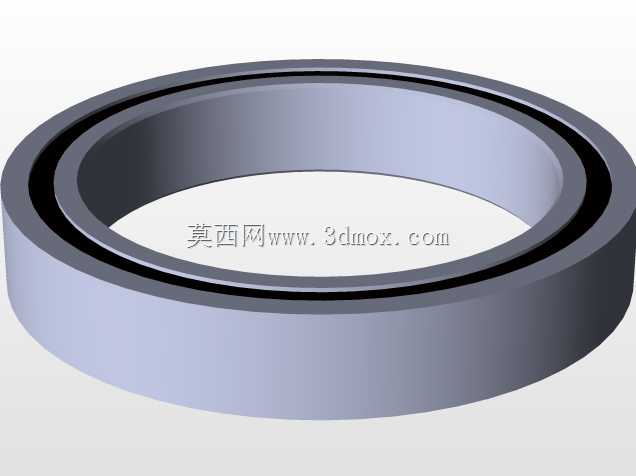

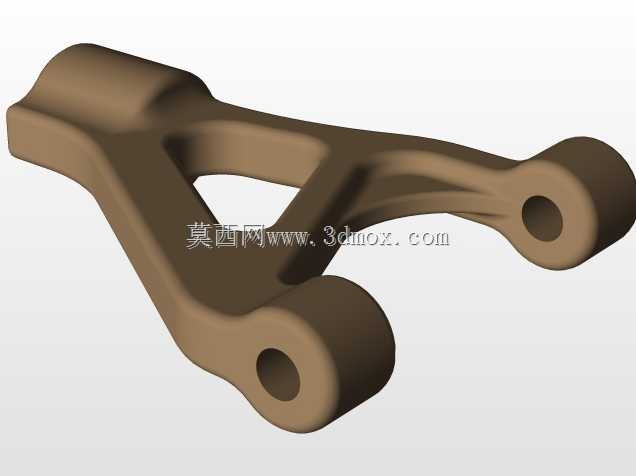

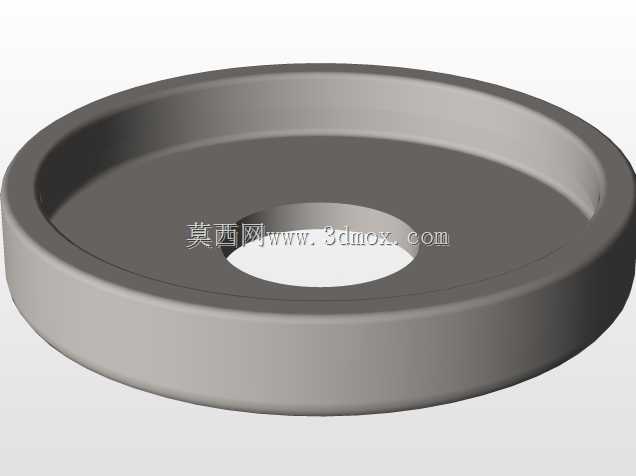

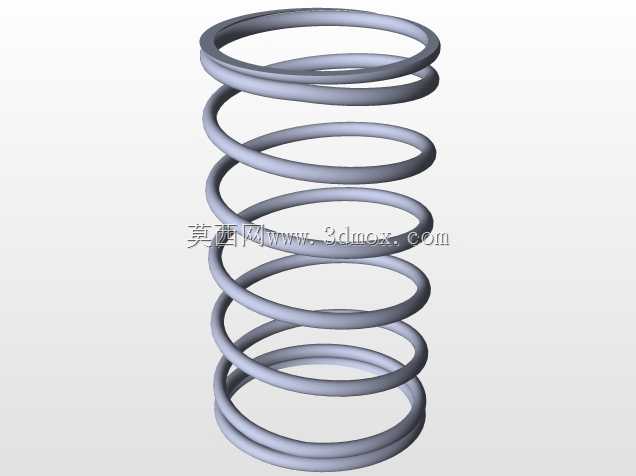

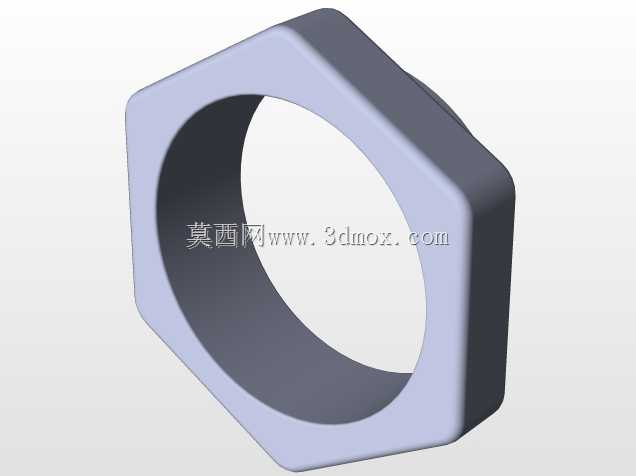

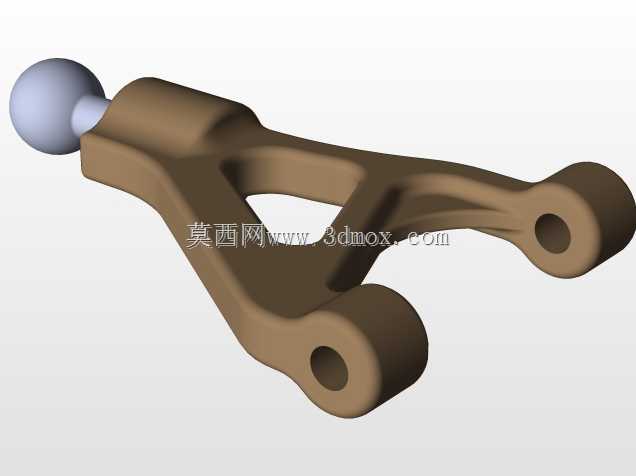

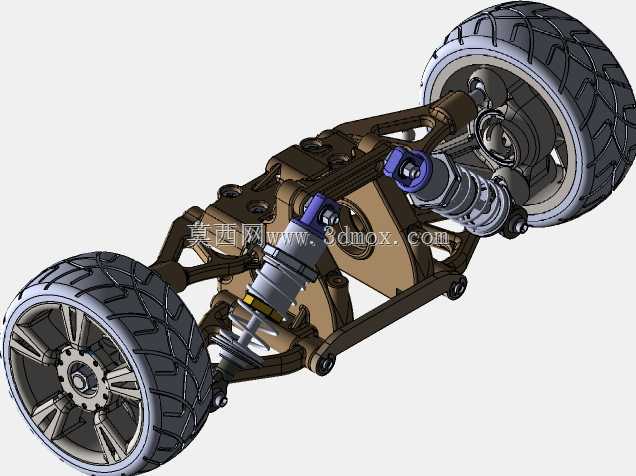

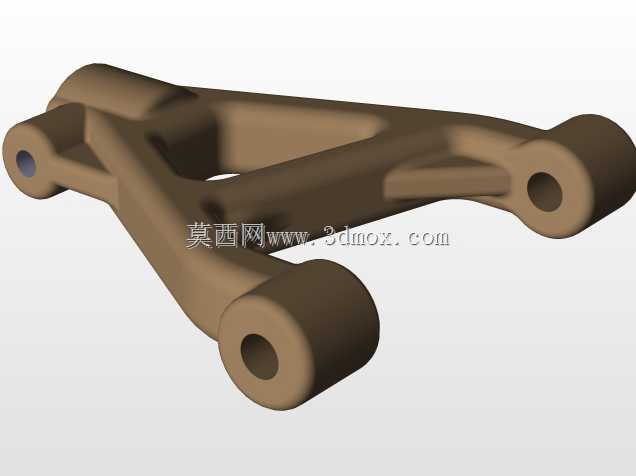

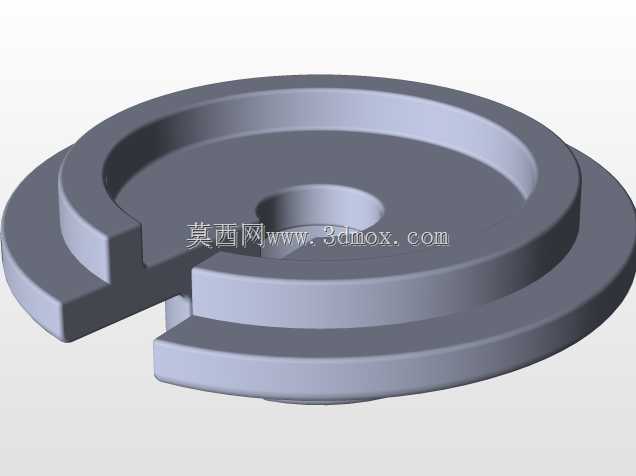

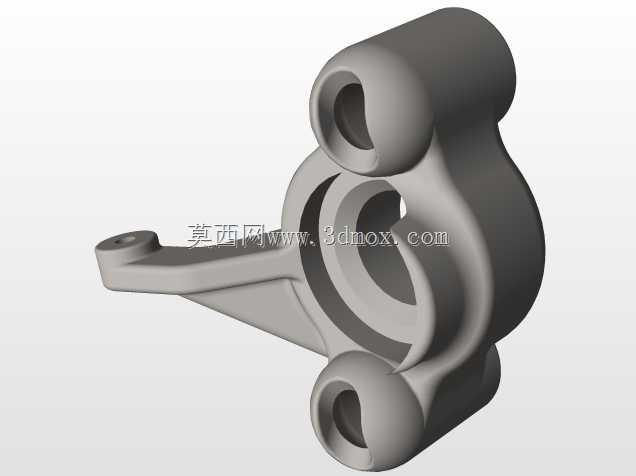

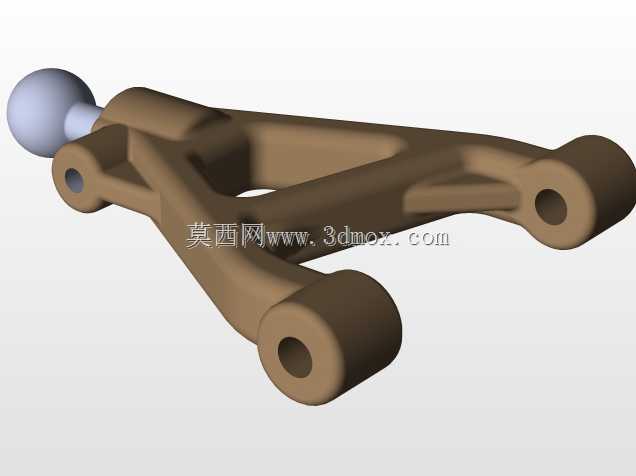

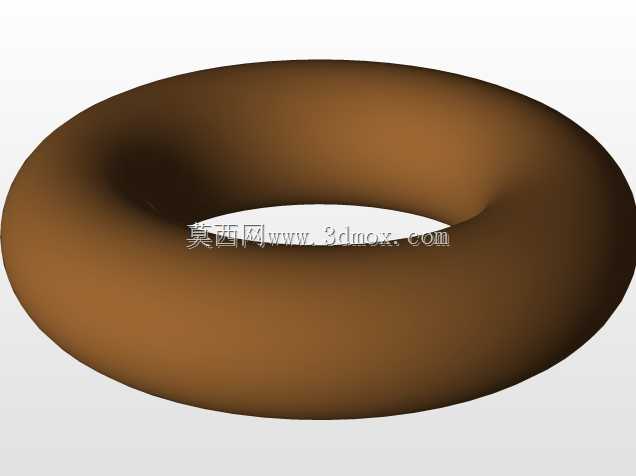

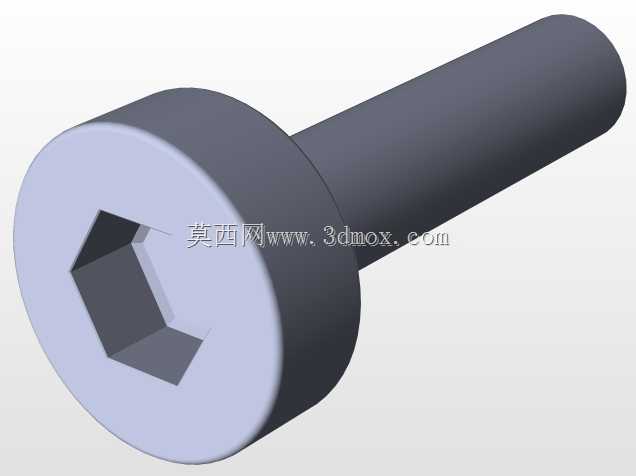

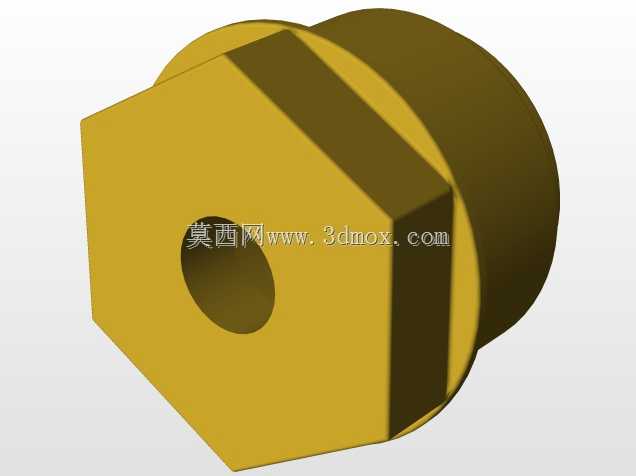

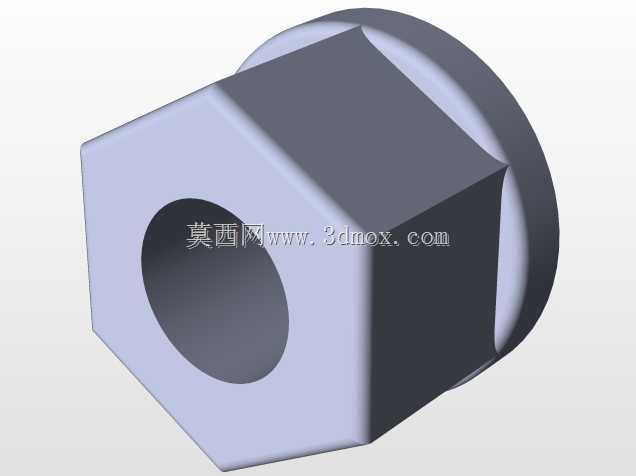

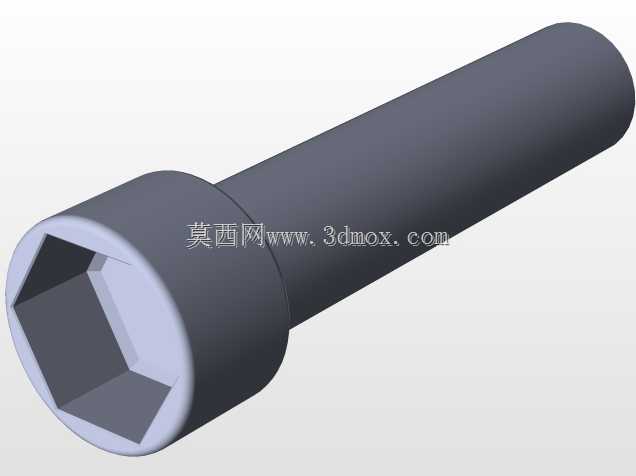

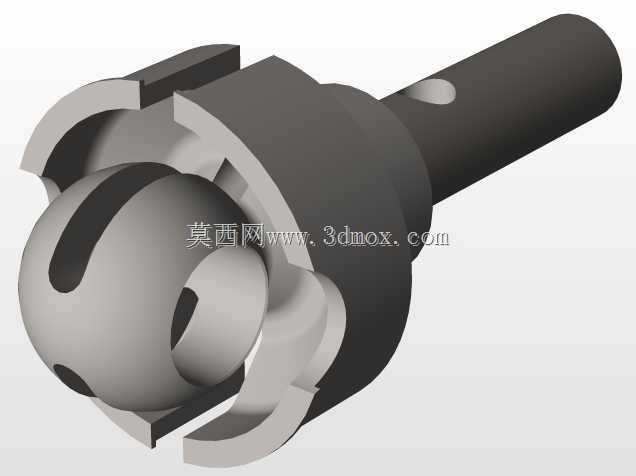

　　在乘用车辆底盘悬架系统的开发流程中，双叉杆结构的独立悬架始终是兼顾操控稳定性与行驶平顺性的主流方案，这类悬架通过上下两组叉形控制臂实现车轮定位参数的精准约束，相比麦弗逊结构拥有更强的侧向支撑能力，在运动型轿车、硬派越野车型以及部分高性能新能源车型的前桥配置中应用十分广泛。本次呈现的结构部件属于双叉杆悬架系统中的弹性缓冲衬垫组件，这类部件通常布置在控制臂与副车架、转向节的连接铰接位置，承担着过滤路面细碎振动、补偿安装公差、缓冲冲击载荷的核心作用，是悬架系统NVH性能调校过程中不可忽视的关键零件。从结构设计逻辑来看，该衬垫采用环形对称结构，中心通孔用于穿装连接螺栓，外圈与控制臂的安装衬套孔过盈配合，

　　这种对称式的结构设计可以保证衬垫在承受各个方向的载荷时刚度特性保持一致，避免出现偏载导致的早期疲劳损坏。设计过程中需要重点考虑衬垫的径向与轴向刚度匹配，径向刚度过高会导致路面振动直接传递至车身，降低乘坐舒适性，刚度过低则会导致车轮定位参数在行驶过程中变化量过大，影响车辆的操控精准度，因此在建模阶段需要预留足够的结构调整空间，通过调整衬垫的厚度、内外径差值来匹配不同车型的调校需求。从安装边界维度分析，该环形衬垫的轴向厚度需要与控制臂安装座的开档尺寸匹配，过厚会导致装配时螺栓预紧力被衬垫的弹性变形吸收，连接可靠性下降，过薄则会出现安装间隙，行驶过程中产生异响；衬垫的外径需要与控制臂衬套孔的内径保持合理的过盈量，通常过盈量控制在0.

　　2-0.5mm区间，既可以保证衬垫压装后不会出现松脱转动，也不会因为过盈量过大导致衬垫内部橡胶层出现预压损坏。在实际的底盘装配场景中，这类衬垫的安装需要使用专用压装工装，保证衬垫垂直压入安装孔，避免出现偏斜导致的衬套局部应力集中，压装完成后需要保证衬垫端面与安装座端面齐平，中心孔与安装座的螺栓孔同轴度误差控制在0.1mm以内，避免后续螺栓穿装时出现卡滞，甚至刮伤衬垫内圈的金属骨架。从功能特性角度出发，该衬垫在车辆行驶过程中需要持续承受来自路面的交变冲击载荷，当车辆经过减速带、坑洼路面时，车轮受到的垂向冲击会通过控制臂传递至衬垫位置，衬垫内部的弹性层会通过自身的变形吸收大部分冲击能量，减少传递至副车架乃至车身的振动幅值；

　　在车辆进行转向、变道操作时，衬垫需要提供足够的侧向支撑刚度，抑制控制臂的横向位移，保证车轮的外倾角、前束角等定位参数保持在设计区间内，避免出现轮胎偏磨、转向虚位过大等问题。在三维建模过程中，这类环形衬垫的模型构建需要重点关注安装配合面的尺寸精度，所有与其他零件接触的端面、圆柱面都需要保证形位公差符合设计要求，同轴度、端面跳动等公差等级需要达到IT7级以上，才能满足后续虚拟装配、运动仿真的精度要求。建模时可以先通过旋转凸台特征生成衬垫的基体结构，再根据实际的刚度需求在弹性层部分设计不同的镂空结构或者硬度分区，当然在方案设计初期也可以采用等厚度的均质环形结构进行初步的运动干涉校核，确认安装边界没有问题之后再进行细节结构的优化。对于底盘结构设计工程师而言，这类衬垫零件的数模是悬架系统装配体中不可或缺的部分，在进行悬架K&C特性仿真分析时，衬垫的刚度参数是重要的输入条件，准确的衬垫结构数模可以帮助工程师更精准地模拟悬架在不同工况下的运动轨迹，提前发现运动干涉、参数匹配不合理等问题，减少后续物理样件的试制轮次，缩短整个底盘系统的开发周期。在实际的车型项目开发中，这类衬垫的结构往往需要经过多轮调校，根据实车测试的NVH数据、操控性能反馈调整衬垫的结构尺寸与材料硬度，而精准的三维数模是所有调校工作的基础，能够保证每一次结构调整都可以快速映射到仿真分析与样件试制环节，提升开发效率。
