17英寸乘用车星形轮毂配套轮胎结构设计

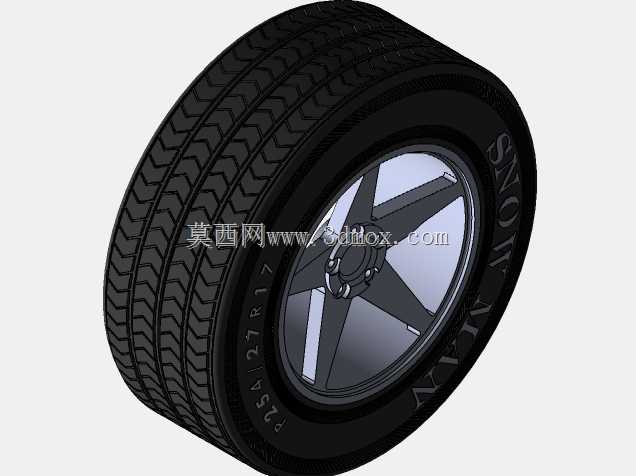

　　日常做整车底盘行走系统匹配时，车轮总成是绕不开的核心部件，这次完成的17英寸规格车轮结构，主要适配常规紧凑型家用乘用车的非性能版配置，覆盖日常城市通勤、城郊非铺装路面通行的使用场景，在做结构搭建前先梳理了实际装车的边界约束：轮辋直径严格对应17英寸规格，适配市面主流225/55 R17规格的真空子午线轮胎，轮辐采用五辐星形布局，在做受力校核时特意对应了乘用车满载1.8吨工况下的轮端载荷，单轮额定承载450kg，匹配常规五孔螺栓安装位，孔距114.3mm，中心孔直径60.1mm，这个安装参数是目前多数紧凑型前驱家用车的通用规格，不需要额外做转接法兰就能直接适配对应车型的转向节安装面。

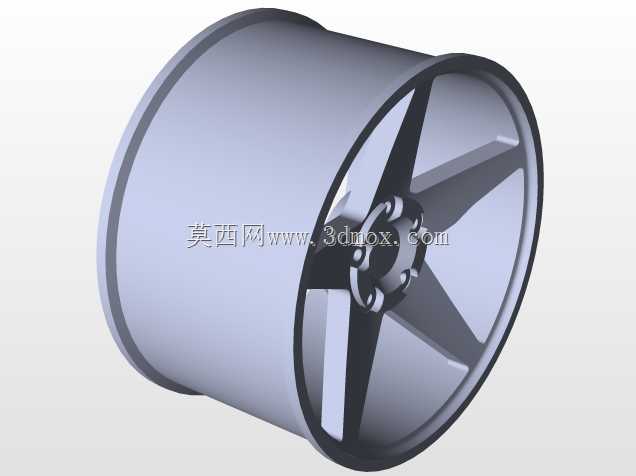

　　设计过程中没有刻意追求夸张的造型风格，优先考虑实际使用中的维护便利性与结构可靠性，星形轮辐的每一处辐条都做了等强度变截面处理，靠近轮心安装座的位置辐条厚度达到18mm，向轮辋边缘延伸时逐步收窄到12mm，既保证了制动过程中轮端扭矩传递的刚度，也给内侧的制动卡钳预留了足够的散热间隙，实测轮辐内侧与常规单活塞浮动卡钳的最小间隙保持在8mm以上，日常行驶中不会出现轮辐与卡钳剐蹭的问题，同时大间隙的辐条空隙也能在连续制动时引导气流穿过轮辋，带走制动盘产生的热量，降低长下坡路段制动热衰减的概率。

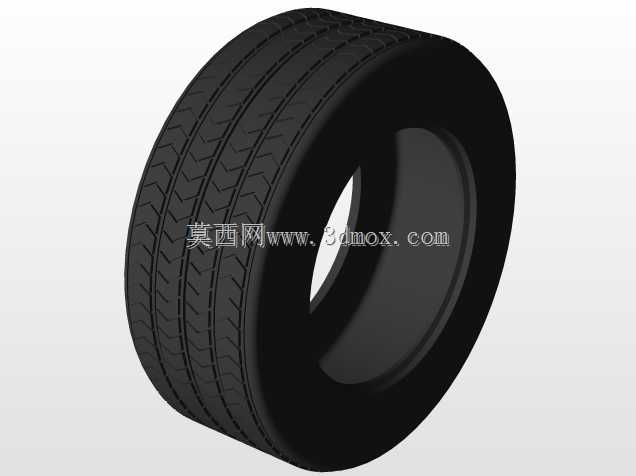

　　轮胎部分的建模完全还原了民用真空胎的实际结构，胎面花纹采用三组纵向主排水沟搭配横向斜切花纹块的布局，纵向排水沟深度8mm，宽度12mm，能够在湿滑路面行驶时快速排开胎面与路面之间的积水，避免水滑现象；胎侧部分还原了常规民用轮胎的标识区域结构，胎侧厚度设计为6mm，兼顾日常行驶中抵御路肩剐蹭的能力与乘坐缓冲性能，胎唇位置做了加强钢丝圈的结构示意，与轮辋的胎圈座配合尺寸严格匹配行业标准，充气状态下胎唇与轮辋能够形成可靠密封，不需要额外加装内胎即可满足胎压2.2-2.5bar的使用要求。

　　在做装配关系匹配时，特意核对了车轮与周边部件的运动边界：车轮装车后，转向到最大角度时，胎侧与翼子板内衬、减震器弹簧座的最小间隙保持在15mm以上，满载颠簸工况下悬架压缩到极限行程时，胎面与轮拱内衬的间隙也能保持在10mm以上，不会出现运动干涉。轮心位置的安装面做了2mm的沉台设计，能够与轮毂轴承的定位凸台完全贴合，保证车轮旋转时的同轴度，降低高速行驶时的轮端跳动量，五颗安装螺栓的分布圆做了位置度公差约束，单孔位置度公差控制在0.2mm以内，避免装车后出现车轮动平衡超差的问题。

　　从实际使用场景出发，这个车轮结构没有采用轻量化锻造的极端设计，轮辐材质对应常规A356铝合金铸造工艺的性能参数，在满足强度要求的前提下控制了制造成本，适合批量配套量产车型使用；胎面花纹块的节距做了错位排布设计，能够降低轮胎滚动时的花纹噪声，提升日常通勤的乘坐舒适性，胎面橡胶的厚度设计为15mm，对应常规民用轮胎6-8万公里的正常磨损寿命，花纹磨损到1.6mm的安全标记位置时，剩余胎面厚度仍能保证基本的抓地性能。

　　建模过程中对轮胎的接地印痕做了模拟校核，标准胎压下轮胎与地面的接地印痕为近似矩形，长度140mm，宽度180mm，接地比压均匀分布在1.8bar左右，能够保证日常行驶中胎面均匀磨损，不会出现偏磨、吃胎的问题；轮辋的槽口位置做了标准的深槽设计，方便轮胎拆装维护，不需要专用的大尺寸拆胎设备就能完成轮胎更换，适配路边维修店的常规维护条件。整个车轮总成的旋转质量也做了优化，单轮总质量控制在22kg以内，相比同尺寸的多辐条车轮降低了3kg左右的非簧载质量，能够小幅提升悬架的响应速度，改善日常行驶的操控质感。
