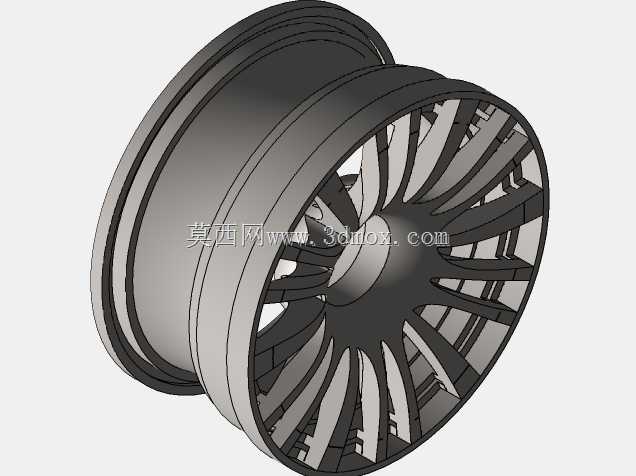

乘用车多辐条铝合金轮毂结构设计

　　日常做整车底盘行走系统的结构匹配时，轮毂是连接轮胎与车轴的核心承载部件，这个多辐条结构的轮毂设计，首先要兼顾乘用车日常铺装路面行驶的承载需求、散热需求与外观装配需求。从实际装车场景来看，这类轮毂主要适配家用紧凑型、中型乘用车，匹配16-18英寸区间的真空子午线轮胎，安装面的PCD节圆直径、中心孔尺寸、螺栓孔位都按照主流家用车的轴头参数做了预留，安装时可以直接贴合制动盘的安装端面，不需要额外加装变径圈或者孔位适配器，轮辋的胎圈座位置做了标准的凸缘设计，能够保证轮胎充气后胎圈牢牢卡合在轮辋边缘，避免高速行驶或者急转向时轮胎脱圈的风险。

　　设计过程中首先考虑的是受力传递路径，车辆行驶过程中，地面的冲击力会通过轮胎传递到轮辋，再通过辐条分散传递到中心安装座，最终传递到车轴与悬架系统，所以这款轮毂的辐条采用了变截面的流线型设计，靠近轮辋的位置辐条厚度更薄，宽度更大，靠近中心安装座的位置辐条厚度逐步增加，宽度收窄，这样的结构既可以保证辐条有足够的抗弯、抗扭强度，应对过减速带、坑洼路面的冲击载荷，也能减少不必要的材料堆砌，降低轮毂整体的转动惯量，提升车辆起步、制动时的响应速度。轮辋部分采用了不等厚的卷边结构，外侧的轮缘做了加厚处理，应对路边停车时可能发生的路肩刮蹭，避免轻微刮蹭就导致轮辋变形漏气，内侧轮缘则在保证强度的前提下做了减薄处理，进一步优化整体重量。

　　散热性能是轮毂设计中容易被忽略的点，这款轮毂的多辐条间隙设计，能够在车辆行驶时引导气流穿过辐条间隙，直接吹向制动盘与制动卡钳，带走制动过程中产生的热量，避免长距离下坡或者连续制动时制动系统温度过高导致的制动热衰减，提升行驶安全性。辐条的曲面造型做了顺滑的过渡处理，没有尖锐的棱角，一方面是减少行驶过程中的风阻，另一方面也能避免应力集中，防止长期交变载荷下辐条根部出现疲劳裂纹。中心安装座的位置做了沉台设计，螺栓孔周围做了局部加厚，保证螺栓锁紧时的压紧力能够均匀分散在安装面上，不会因为局部应力过大导致安装面变形，中心孔的配合公差按照过渡配合设计，装车时能够精准定位轮毂的旋转中心，避免高速行驶时车轮出现抖动。

　　从安装边界来看，轮辋的偏距设置预留了足够的卡钳避让空间，即使后期改装更大尺寸的多活塞制动卡钳，也不会出现卡钳与辐条内侧刮蹭的问题，轮辋的气门嘴孔位做了标准化的预留，适配常规的橡胶气门嘴或者金属防爆气门嘴，不需要额外打孔加工。轮辋内部的轮廓完全符合真空胎的装配标准，不需要加装内胎就可以直接使用，胎圈座的表面粗糙度做了控制，既不会因为过于光滑导致轮胎装配后打滑，也不会因为粗糙度过高损伤轮胎的胎圈密封层。日常使用中，这类铝合金轮毂相比传统钢制轮毂，重量更轻，散热性能更好，外观的精致度也更高，同时铝合金材料的抗腐蚀性能更好，长期接触雨水、路面融雪剂也不容易出现锈蚀问题，后期维护成本更低。在建模过程中，所有的曲面都做了连续性检查，相邻曲面之间的曲率过渡顺滑，没有出现曲面褶皱、断差的问题，后续如果要做有限元受力分析、数控加工或者3D打印样件，都可以直接提取模型的曲面数据，不需要额外做几何修复，辐条与轮辋、中心座的连接位置都做了圆角过渡，完全符合铸造或者锻造加工的工艺要求，不会出现壁厚突变导致的铸造缺陷。
