卧式单级离心泵结构三维设计

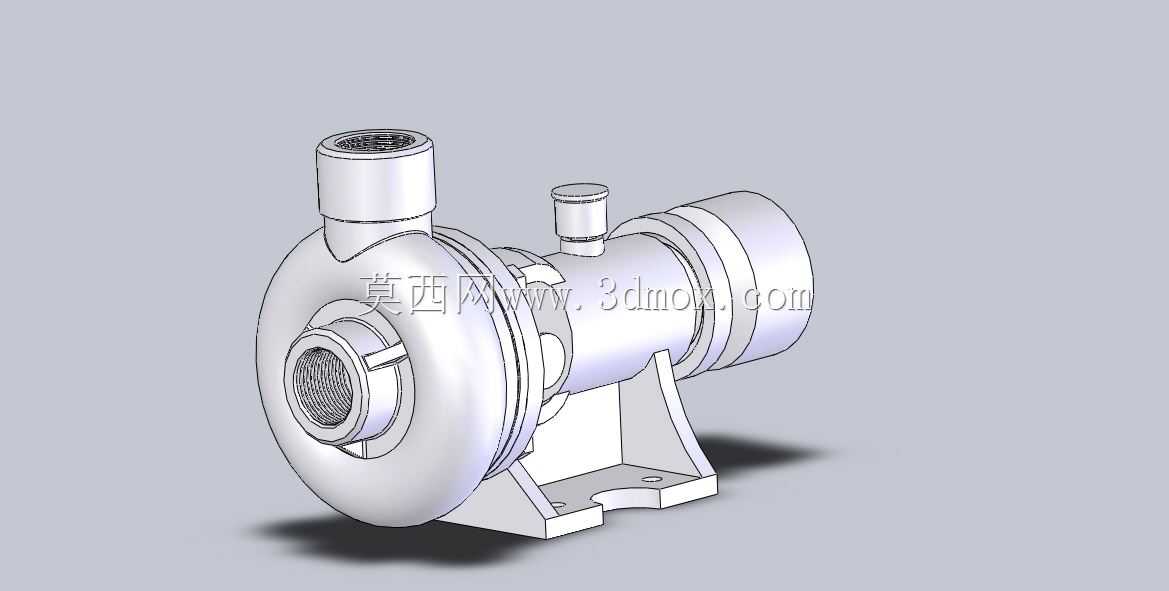

　　在工业流体输送场景中，卧式离心泵是应用覆盖范围极广的通用流体设备，从民用给排水、暖通循环，到化工介质输送、工业冷却系统、农田灌溉、污水处理等场景，都能见到这类设备的身影。本次呈现的三维结构完整还原了卧式单级离心泵的全部核心结构，从建模逻辑上完全遵循实际产品的装配层级与功能分区，能够为结构设计人员、设备选型工程师提供直观的结构参考。

　　从功能特性来看，该泵采用单级单吸的结构形式，核心做功部件为内置的闭式叶轮，流体从泵体前端轴向的进水口进入叶轮腔室，通过叶轮高速旋转产生的离心力获得动能与压能，随后顺着蜗壳形流道完成动能到静压能的转换，最终从泵体顶部垂直向上的出水口排出，完成流体的增压输送过程。泵体与驱动端的连接采用标准的联轴器直连结构，省去了中间皮带传动的损耗，传动效率更高，整体结构更紧凑，适合安装空间受限的工况场景。

　　设计思路上，整个泵的结构拆分完全遵循实际生产的装配逻辑：进水口端设计有标准的法兰连接结构，法兰端面预留了密封槽位，可适配不同压力等级的密封垫片，保证进水端连接的密封性，避免负压进气引发的泵气蚀问题；蜗壳泵体采用流线型流道设计，建模时完全还原了流道从叶轮出口到出水口的截面渐变规律，避免流道内出现直角、突变截面引发的局部涡流损失，这也是实际产品设计中提升泵效、降低运行噪音的核心要点。泵体顶部设置的小型接口为排气螺塞接口，设备首次启动前可通过该接口排出泵腔内的空气，避免空转无法抽送流体；驱动端的轴承座部分集成了轴承安装位与密封腔结构，可适配机械密封或填料密封两种密封形式，满足不同输送介质的密封需求，比如输送清水时采用普通机械密封即可满足要求，输送含微小颗粒的介质时可更换为硬质合金摩擦副的机械密封，输送腐蚀性介质时还可适配填料密封加冲洗水的结构。

　　安装边界与外形尺寸方面，该泵采用一体式铸造安装底座，底座上预留了四个对称分布的地脚螺栓安装孔，孔位间距符合行业通用的安装尺寸规范，可直接适配标准混凝土基础或钢架安装平台，安装时无需额外加工适配底座。泵体的进水口轴线与安装底座底面保持平行，出水口轴线垂直于安装底面，进出口的法兰尺寸符合对应通径的管路连接标准，可直接与同规格的工业管路对接，无需额外制作变径接头。整体轴向尺寸从进水口法兰端面到驱动端联轴器端面的长度控制合理，径向尺寸以泵轴为中心对称分布，重心落在安装底座的支撑范围内，运行时的振动幅度更小，能够降低对安装基础的强度要求，同时延长轴承与密封件的使用寿命。

　　从结构细节来看，泵体与泵盖的连接采用周向均布的螺栓紧固结构，结合面处设计有定位止口，保证装配时泵盖与泵体的同轴度，避免叶轮旋转时出现碰擦问题；叶轮与泵轴的连接采用键传动加锁紧螺母的固定形式，能够传递足够的扭矩，同时避免叶轮在高速旋转时出现轴向窜动；轴承座内设计有前后两个轴承的安装位，分别承受径向载荷与运行时产生的轴向力，轴承外侧设置有油封结构，避免轴承腔内的润滑脂泄漏，同时阻挡外界的灰尘、水汽进入轴承腔，延长轴承的维护周期。

　　在实际选型应用中，这类结构的离心泵通常适配清洁或含少量微小杂质的流体输送，转速通常与四极或二极驱动电机直连，根据叶轮直径的不同可覆盖不同的流量与扬程区间，建模时还原的结构细节能够帮助设计人员快速理解泵的内部装配关系，也可作为二次开发的基础模型，根据具体工况参数调整叶轮直径、流道截面、进出口通径等参数，快速完成定制化泵型的结构设计，减少从零开始建模的重复工作量。需要注意的是，这类卧式泵安装时必须保证泵轴的水平度，进出口管路需要设置独立的支撑结构，避免管路重量直接压在泵体上引发泵壳变形、密封泄漏等问题，这些实际安装的注意点在模型的结构布局上也有对应的体现，比如底座的加强筋结构就是为了承受泵体自身重量与运行振动，进出口法兰的加厚设计也是为了承受管路连接时的局部应力。
