沼气工程配套单涡轮螺杆输送泵结构

　　这款单涡轮螺杆泵的结构设计，最初瞄准的是中小型沼气工程的物料输送场景，这类场景下输送介质往往混杂着一定比例的发酵纤维、细碎沼渣，普通离心泵容易出现流道堵塞、叶轮缠绕的问题，而容积式的螺杆结构本身对介质中的软性杂质包容度更高，搭配单涡轮的传动结构，能在较低转速下维持稳定的输出扭矩，避免介质中长纤维缠绕转动部件造成卡滞。从实际使用场景来看，这类泵除了沼气工程的沼液、发酵原料输送，也可适配中小型污水处理站的污泥回流、高粘度食品浆料的短距离输送，只要介质内硬质颗粒粒径不超过转子与定子的配合间隙，都能维持稳定的输送压力，不会出现离心泵常见的气蚀、流量随扬程波动过大的问题。

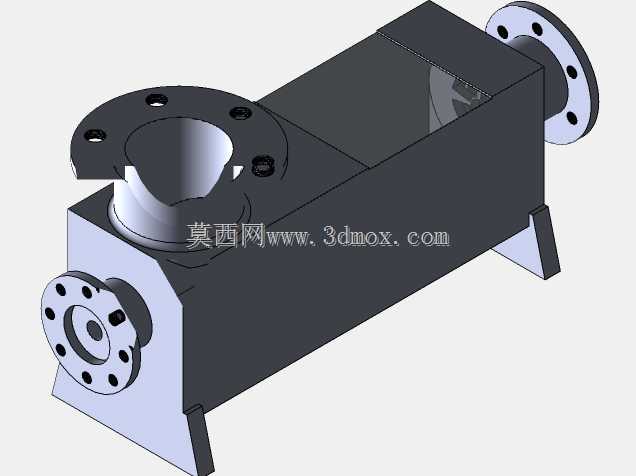

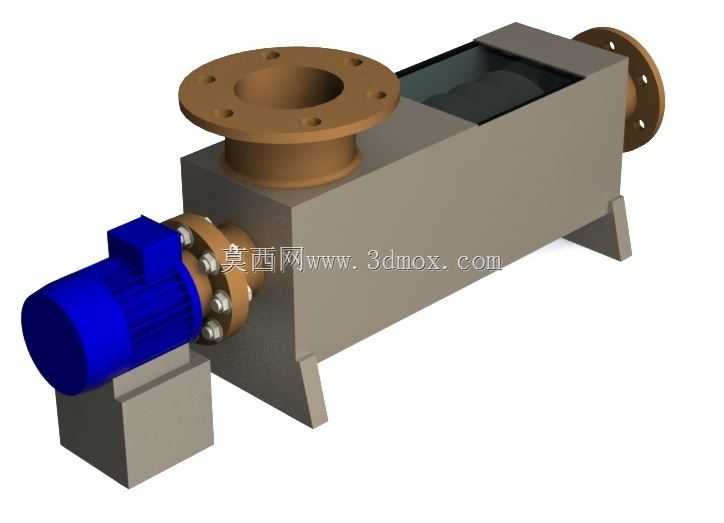

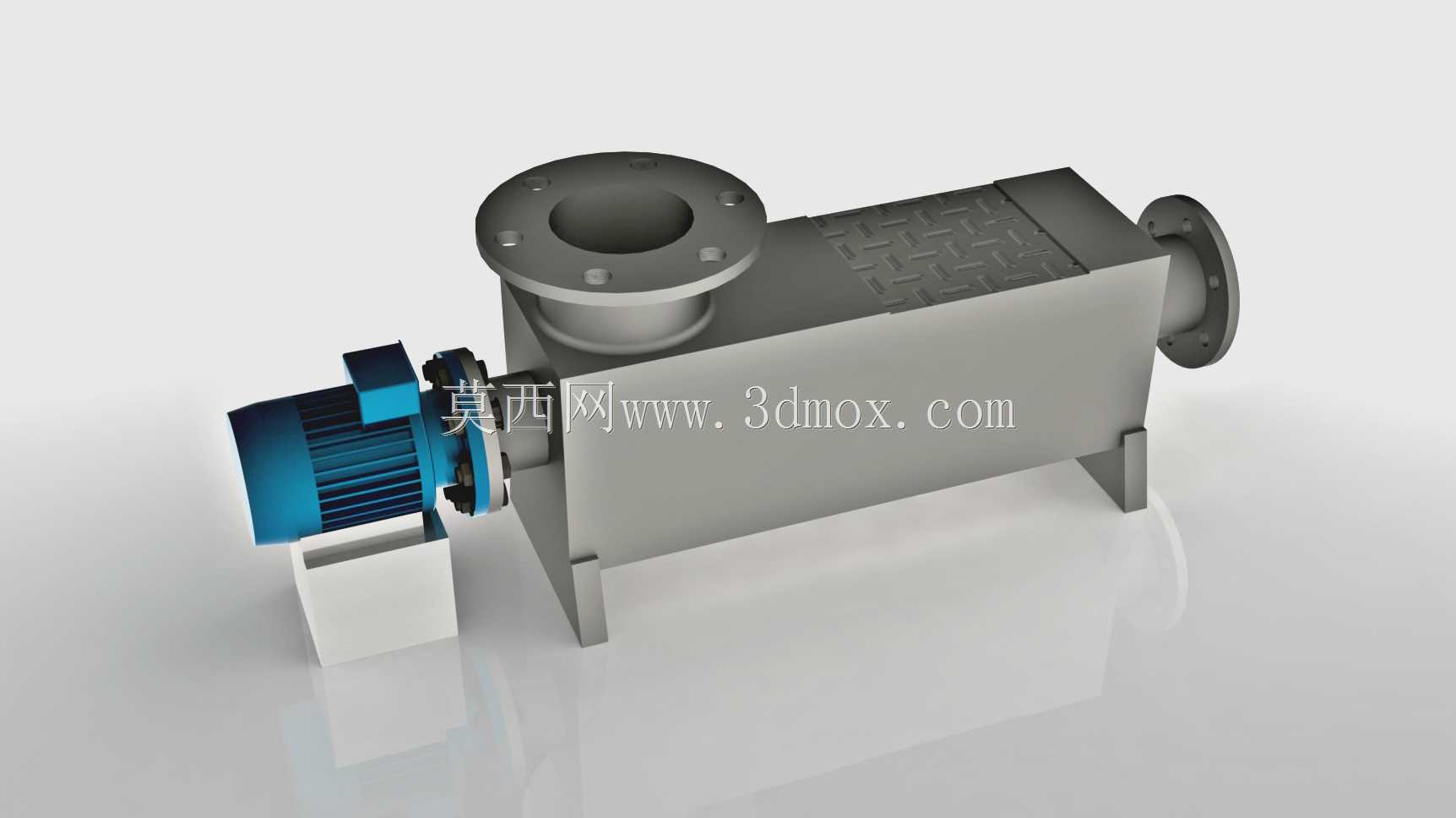

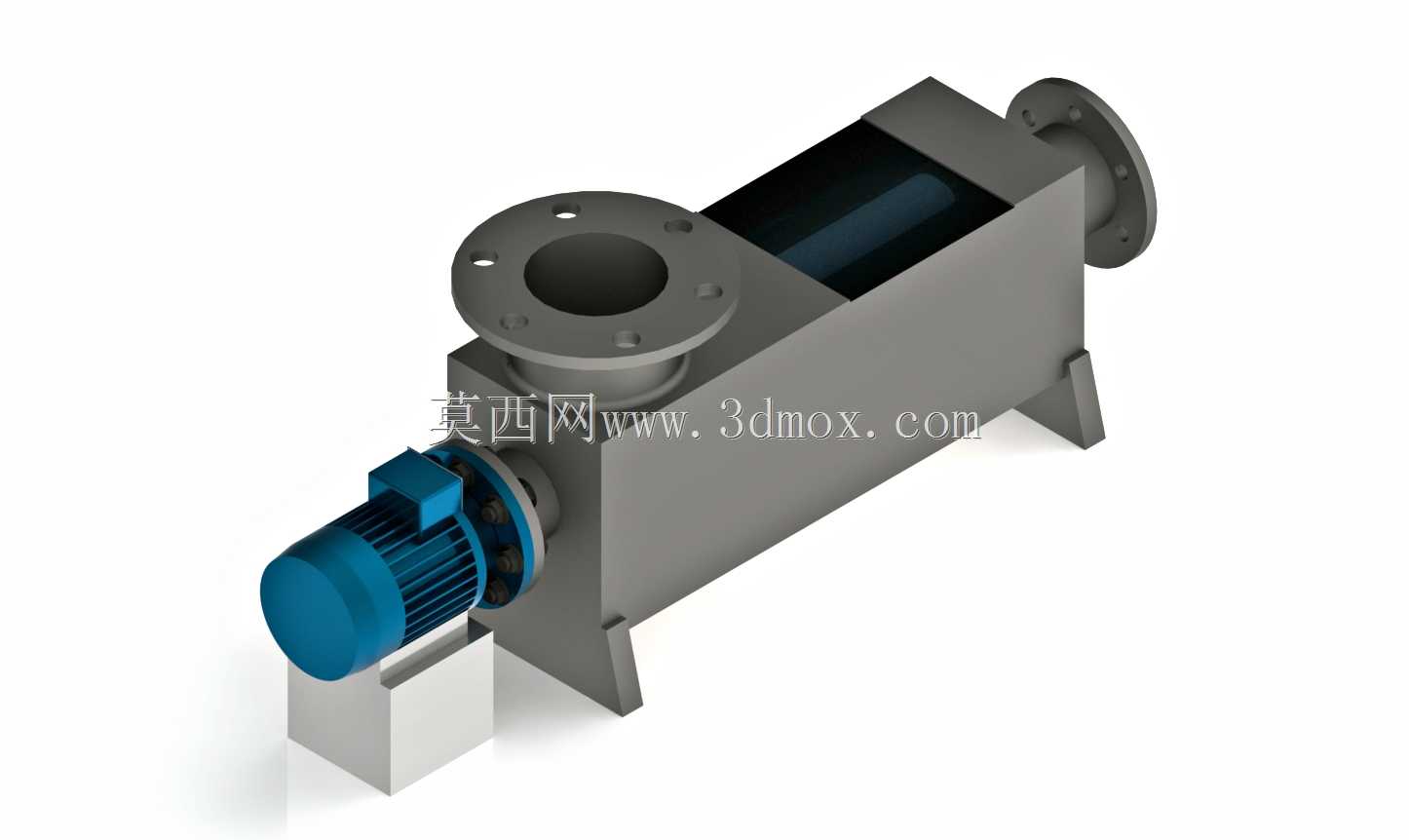

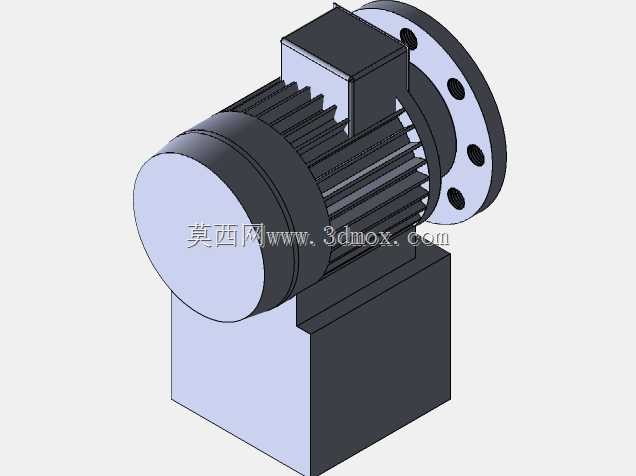

　　从功能特性上看，这款泵采用卧式安装布局，驱动端与泵体通过直连式的涡轮传动结构衔接，没有额外的皮带传动或者联轴器外置结构，整体集成度更高，减少了外露传动部件的安全防护需求。泵体的进料口采用垂直向上的法兰连接结构，出料口为水平侧置的法兰接口，这种接口布局能让介质在进入泵腔后顺着螺杆轴向推进，减少进料口的涡流阻力，垂直向上的进料口也更方便对接高位来料的管路，不需要额外增加弯头来调整管路走向，能降低管路沿程阻力损失。泵体底部设置了两个一体式的支撑脚，支撑脚的安装孔位间距经过匹配常规工业槽钢支架的尺寸设计，安装时不需要额外焊接过渡支座，直接通过螺栓固定在预制的设备基础或者支架上即可，支撑脚与泵体为一体化铸造结构，相比焊接式的支撑结构抗振动性能更好，长时间运行不会出现支撑焊缝开裂的问题。

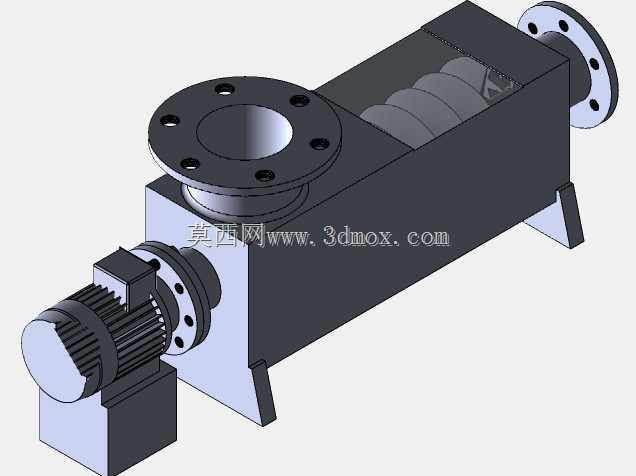

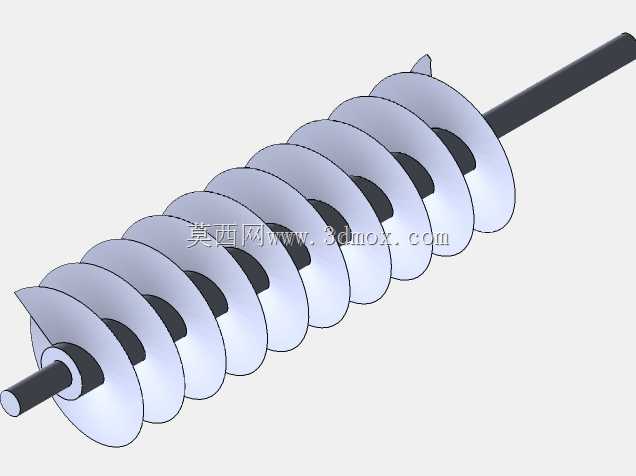

　　设计过程中，首先确定的是螺杆转子的导程与偏心距参数，针对沼气工程常用的5-10m³/h的输送流量需求，匹配了单头螺杆的型线，转子采用表面硬化处理的金属材质，定子预留了合理的过盈配合量，既能保证容积效率，又不会因为过盈量过大造成启动扭矩过高，匹配小功率驱动电机就能正常运行。传动端的单涡轮结构采用闭式涡轮齿形，相比开式结构传动效率更高，运转时的噪音更低，涡轮箱的腔体预留了足够的润滑油储油空间，油位观察位置设置在箱体侧面，日常巡检时不需要打开箱盖就能确认润滑油液位，维护便利性更好。驱动电机采用标准的B3安装卧式电机，电机端盖与涡轮箱的连接法兰采用标准止口定位，更换不同功率或者不同转速的电机时，只要止口尺寸匹配就能直接安装，不需要重新加工连接法兰，适配性更强。

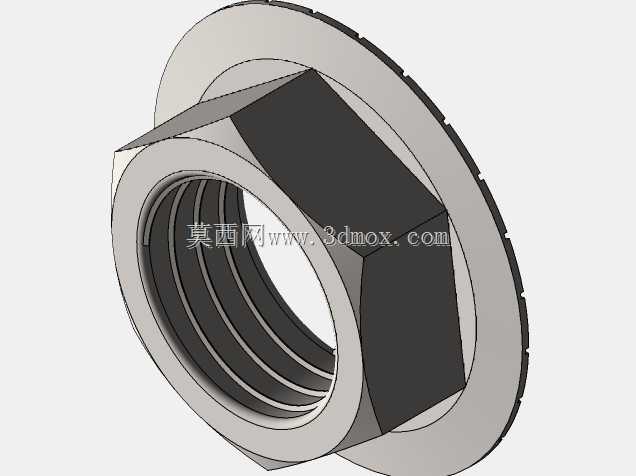

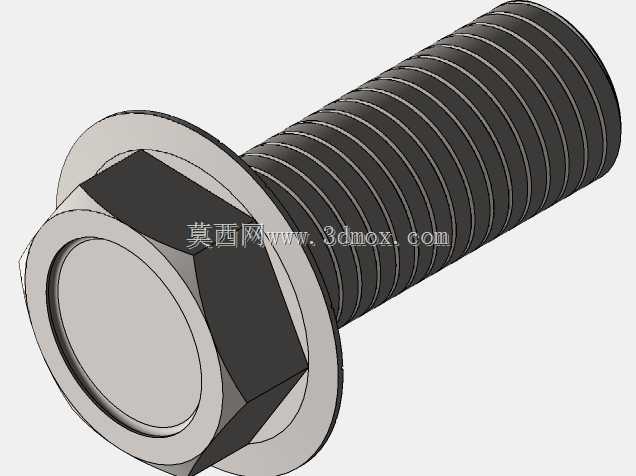

　　从安装边界尺寸来看，泵体整体长度控制在适配常规1米宽度设备支架的范围内，驱动端的电机接线盒位置预留了足够的接线操作空间，侧面的出料口法兰中心高度与常规工业管路的架高尺寸匹配，进料口的法兰端面到支撑脚安装面的高度经过核算，能保证进料管路的自然倾斜角度，避免管路内积气造成泵腔气缚。泵体的散热结构直接在壳体外部铸出了密集的散热筋，不需要额外增加冷却管路或者散热风扇，依靠泵体表面的自然散热就能维持长时间运行的温度稳定，即使连续24小时运转，泵体表面温度也不会超过相关安全标准的限值。所有连接螺栓的规格都采用通用的公制标准，日常检修拆卸时不需要准备特殊规格的工具，易损件的更换位置都预留了足够的操作空间，更换机械密封或者定子部件时，不需要将整台泵从管路上完全拆卸下来，只需要拆开对应的端盖就能完成操作，能大幅缩短现场维护的停机时间。

　　在结构细节处理上，泵腔与传动端之间设置了双重密封结构，第一道是接触式的机械密封，负责阻挡输送介质进入传动箱，第二道是骨架油封，防止传动箱内的润滑油泄漏到泵腔或者外部环境，两道密封之间设置了泄漏观察孔，一旦第一道密封出现磨损泄漏，能从观察孔及时发现渗漏痕迹，提前安排维护更换，避免介质大量进入传动箱造成涡轮或者轴承的损坏。泵体的过流部件所有转角位置都做了圆弧过渡处理，没有直角死角，不容易积存介质中的固体残渣，停机后冲洗泵腔时也能将残留的介质完全冲洗干净，避免残留介质干结后下次启动造成卡滞。
