多格分区车间工具收纳托盘结构设计

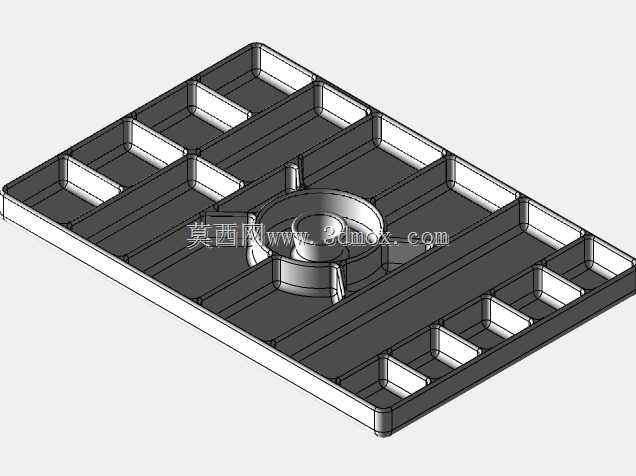

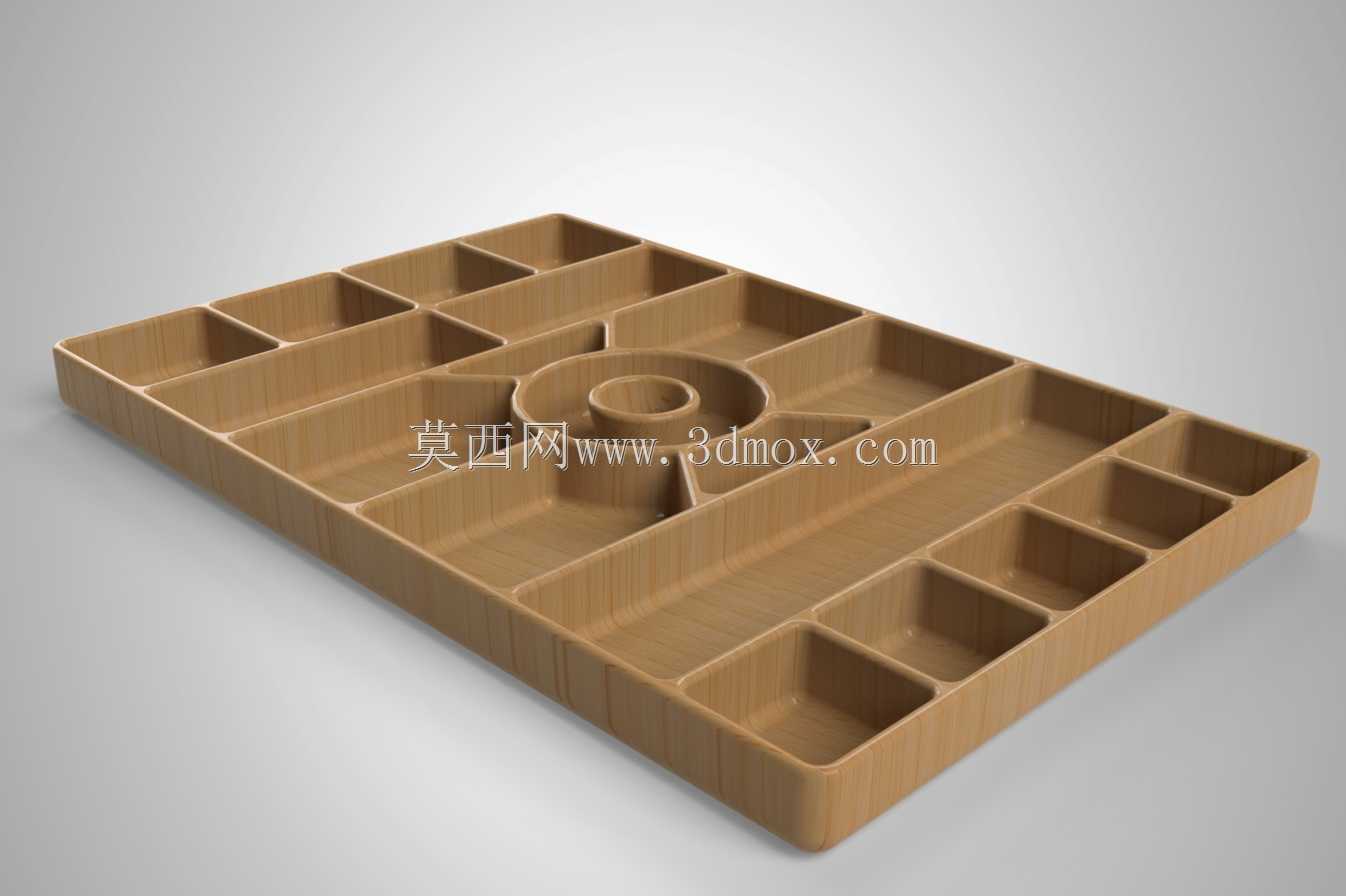

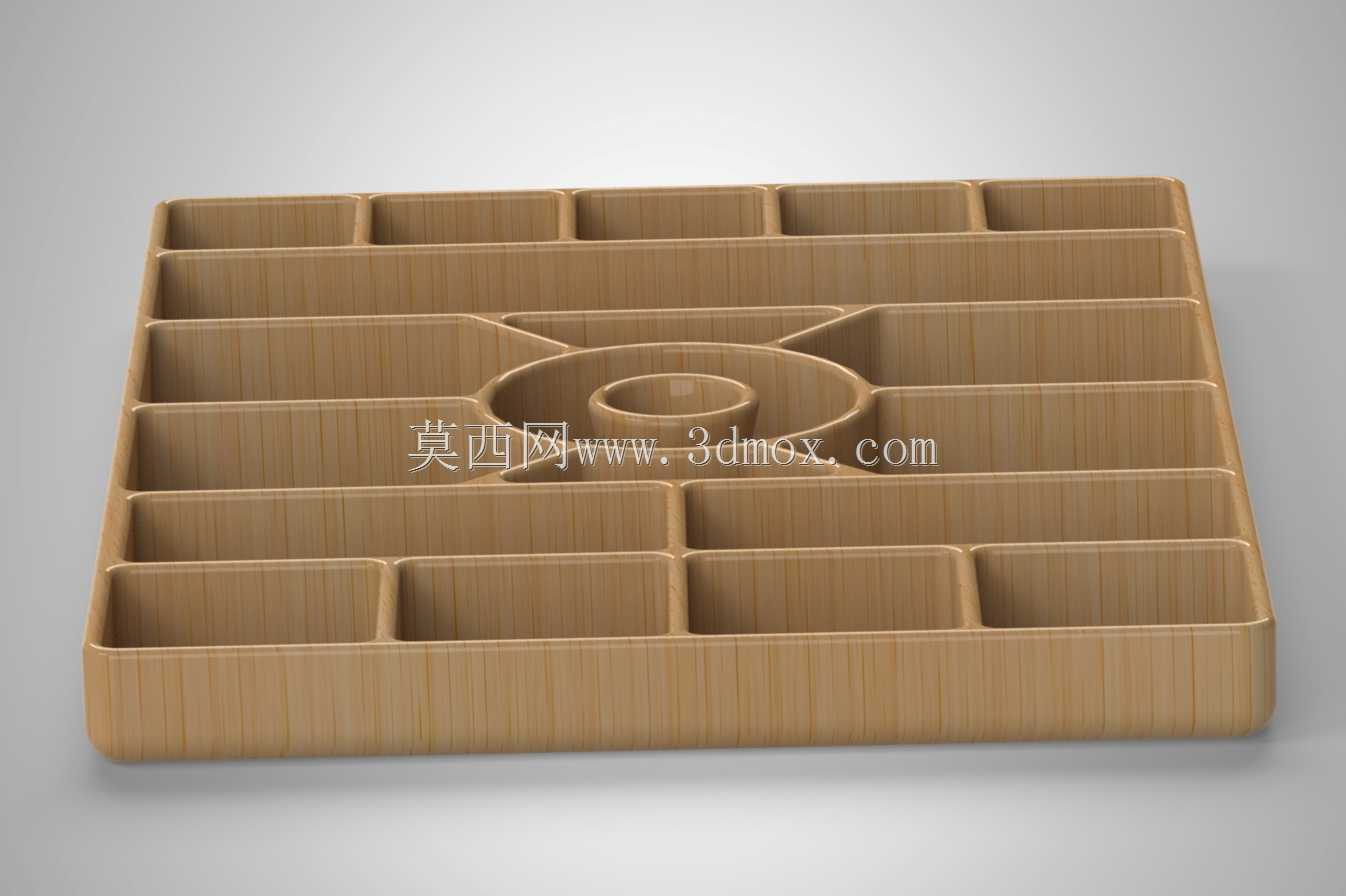

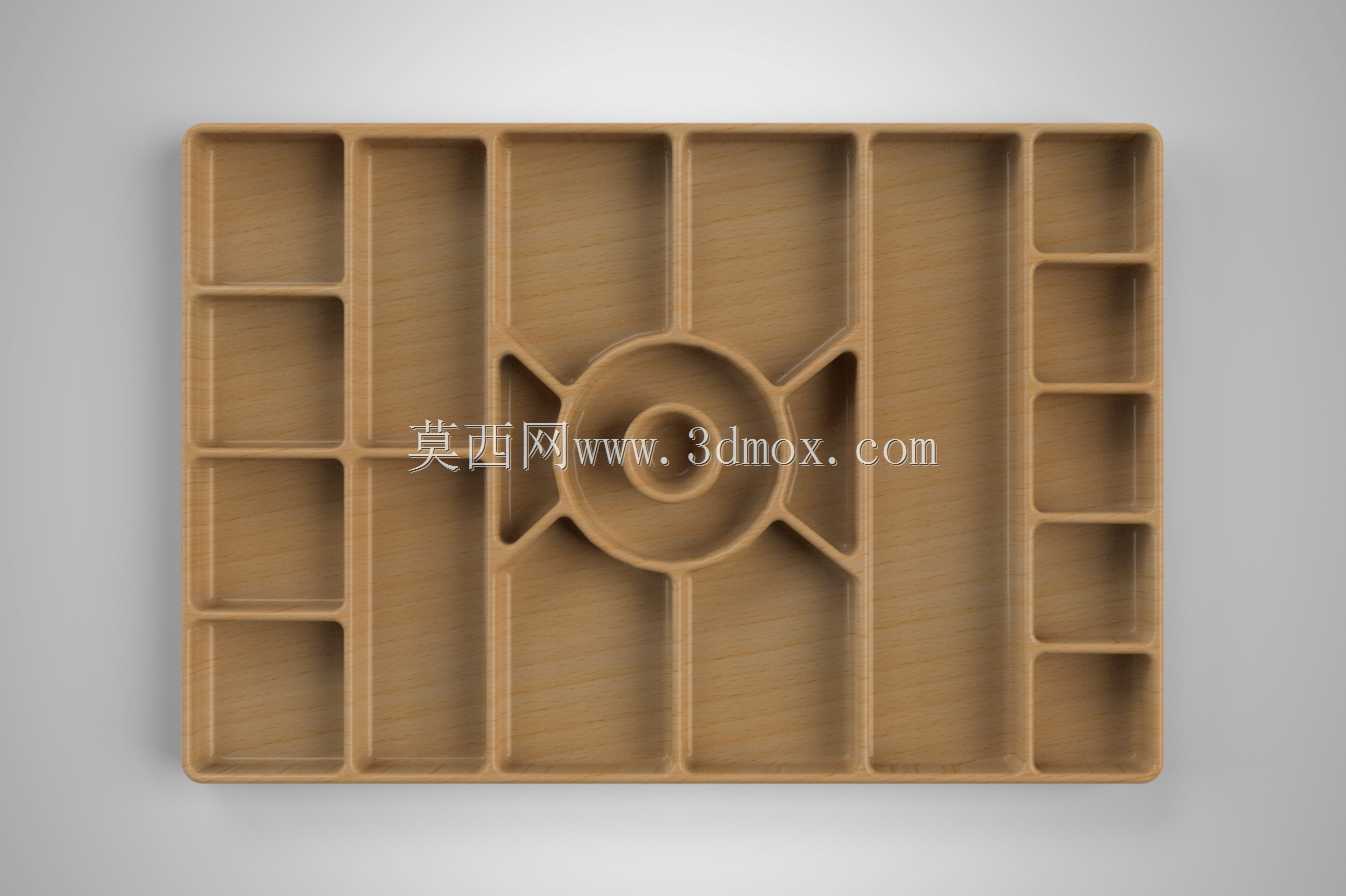

　　这款多格分区托盘主要面向生产车间工位端的工具、小型零件规整场景，在机加工、装配工位的日常作业中，零散的铣刀夹头、螺丝批头、定位销、小型检具如果随意堆放在工作台面，不仅会增加取件的找寻时间，还容易出现小零件滚落、精密刀具磕碰损伤的问题，该托盘通过差异化的槽格划分，刚好适配工位端常用物料的分类存放需求。从结构设计逻辑来看，托盘整体采用一体化铣削成型的结构，没有额外的拼接缝隙，避免了碎屑、切削液积存到拼接缝中难以清理的问题，整体外轮廓做了小圆角过渡，既不会在搬运过程中划伤操作人员，也能避免直角位置应力集中导致的磕碰破损。槽格的尺寸划分完全贴合车间常用物件的尺寸边界：靠近托盘中心的圆形凹槽，专门用来放置带环形底座的油石座、

　　圆形百分表座这类圆柱类工装，深度设置为25mm，刚好能让物件重心落在槽内，不会因为工作台轻微晃动出现倾倒；周边的长条形槽格，适配长度在100-200mm的锉刀、六角扳手组、长柄螺丝批这类长型工具，槽宽设置为35mm，单格可以容纳3-4件同类型工具，取放时不会出现相邻工具卡滞的问题；边缘位置的小尺寸方形槽格，用来存放不同规格的内六角扳手、钻头、锁紧螺丝这类小型零件，每个小格的尺寸控制在4040mm，刚好可以单格存放一类规格的零件，避免不同规格的零件混放导致的错拿问题。托盘的底部做了1.5mm深度的防滑网格纹路，放置在金属工作台面上时，不会因为操作人员手肘触碰就出现滑动移位，整体壁厚设置为5mm，采用高密度复合板材加工，

　　日常放置重量在5kg以内的工具零件不会出现形变，边缘的壁厚做了加厚处理，搬运时可以直接扣住托盘侧边抬移，不需要额外设计把手结构，最大化利用托盘的上表面储物空间。在实际工位应用中，这类托盘可以直接嵌入工作台的预留储物槽内，也可以直接摆放在台面空闲区域，每个槽格的边缘都做了0.5mm的倒角，取放工具时不会刮伤工具的表面涂层，也不会划伤操作人员的手部。针对铣削加工工位的特殊使用场景，托盘的槽格底部做了微小的倾斜坡度，积存的切削液、金属碎屑可以顺着坡度流向托盘边角的预留排屑缺口，日常清理时只需要倾斜托盘就能将碎屑和废液倒出，不需要逐个槽格清理，大幅降低工位整理的时间成本。从安装边界来看，托盘整体外尺寸控制在400300mm，

　　适配绝大多数标准钳工台、加工中心操作台的台面空闲区域，不需要对现有工作台做任何改造就可以直接投入使用，整体高度为40mm，放置在台面上不会遮挡操作人员的操作视线，也不会和台面上的台虎钳、磁力座等固定工装出现位置干涉。
