车间可移动多层工程图纸放置支架

　　这款可移动图纸支架主要面向机械加工车间、产品研发打样区、工装调试工位这类需要频繁查阅二维工程图纸的作业场景，解决传统图纸张贴固定后无法随工位调整、零散放置易污损折角的实际问题。日常作业中，一线装配、机加工人员需要对照图纸核对加工尺寸、装配公差，以往多是将图纸用磁贴固定在机床旁的金属立面，或是直接摊放在工件台面上，不仅占用操作空间，切削液、金属切屑很容易污损图纸，遇到工位调整、设备移位时，图纸还要重新张贴固定，效率极低。这款支架的设计首先考虑了工位移动的需求，底部配置四个万向脚轮，其中两个带刹车结构，在需要固定位置时踩下刹车即可避免支架滑动，推移时脚轮滚动阻力小，单人即可轻松将支架推移到需要对照图纸的作业点位，不需要额外搬运。

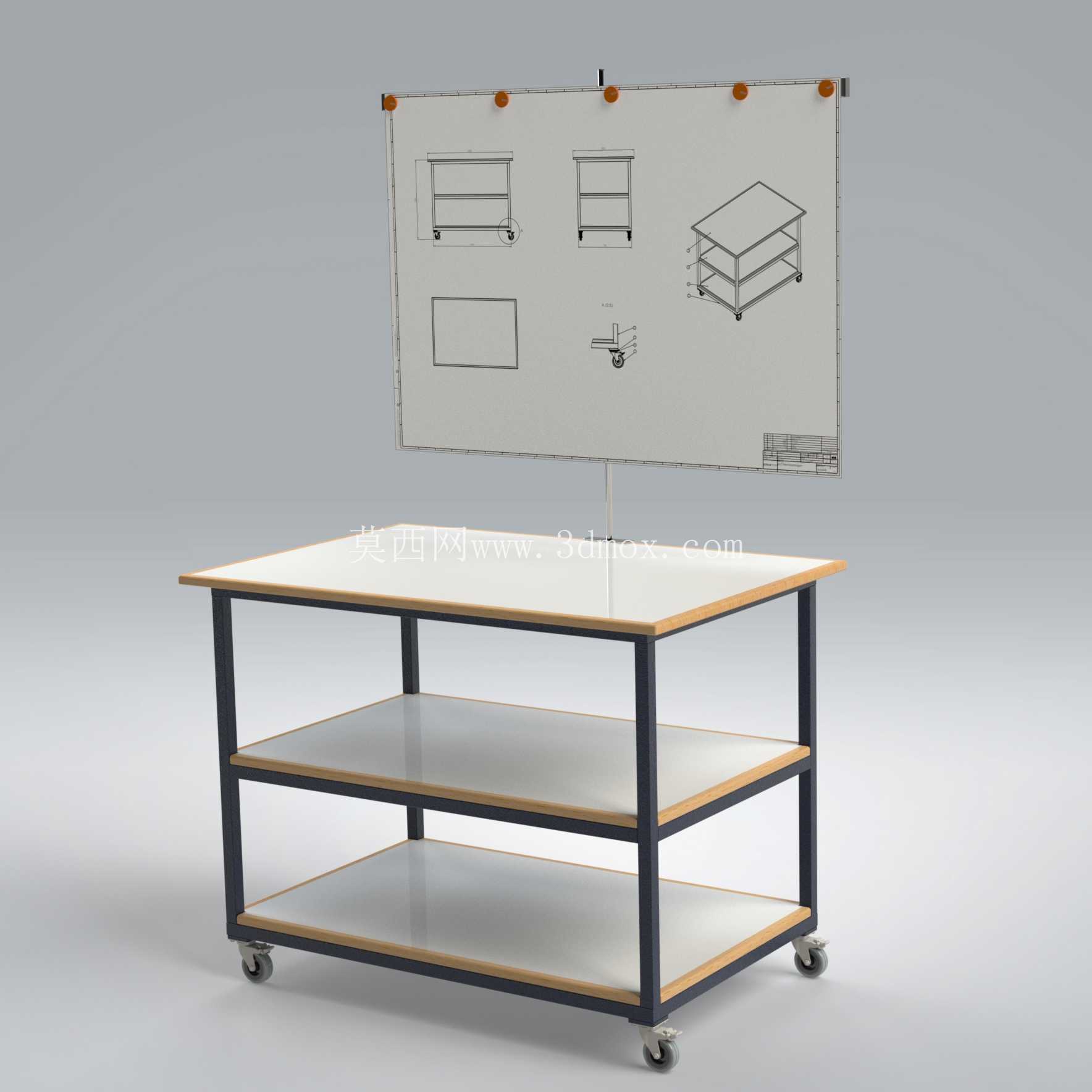

　　支架主体采用三层水平置物台面设计，台面边缘做了包边处理，避免放置在台面上的绘图工具、小型检具、待核对的工件样件滑落，最上层台面高度匹配成年人站立作业的视线高度，不需要频繁低头弯腰查看台面上的物件。台面上方设置了独立的图纸挂装结构，采用横向挂杆搭配固定夹点的形式，可以将A0、A1幅面的工程图纸完全展开悬挂，夹点位置做了软质防护，不会夹坏图纸边缘，挂杆高度可以根据图纸幅面做小幅调整，悬挂后的图纸与站立人员视线基本齐平，查看图纸标注的尺寸、形位公差、技术要求时不需要刻意调整视角，长时间对照作业也不容易产生视觉疲劳。支架的框架采用矩形管材焊接成型，整体结构做了表面喷塑处理，耐车间内的油污、切削液腐蚀，日常清洁只需要用干布擦拭即可，管材的壁厚选型经过承重校核，三层台面同时放置工具、样件、检具时不会出现框架变形、台面下沉的问题。安装边界方面，支架整体占地尺寸控制在1.2米长、0.8米宽的范围内，推移时可以轻松通过车间内0.9米宽的人行通道，不会占用过多的作业通道空间，不需要在地面做预埋或者固定安装，到货后只需要将脚轮、台面、挂装结构依次组装即可投入使用，不需要额外的安装辅材。

　　设计过程中特意规避了突出的尖锐棱角，所有管材衔接处都做了圆角打磨，避免车间内人员走动、推移支架时被磕碰划伤，挂装结构的承重经过实测，可以同时悬挂3-5张叠放的A1幅面图纸，不会出现挂杆弯曲下垂的问题。除了悬挂图纸的核心功能外，三层置物台面可以分层放置不同作业环节需要用到的工具：最上层靠近图纸挂装区，可以放置铅笔、橡皮、游标卡尺、千分尺这类记录、测量工具，中间层可以放置待加工的小型工件样件、工艺流转卡，最下层可以放置备用的图纸文件夹、清洁用的擦布，让作业点位的物料、工具都能有序收纳，不需要在多个工位之间来回取放物件。

　　针对车间地面可能存在的不平整问题，脚轮安装位置预留了微调余量，可以根据地面实际情况调整脚轮高度，让支架整体保持水平，避免台面上的圆形检具、小工件自行滑动。在实际使用场景中，这类支架不仅可以用于机加工、装配工位的图纸查阅，也可以放置在质检区，用于悬挂待检产品的检验图纸，检验人员可以对照图纸逐项核对产品的尺寸、形位公差，台面上可以放置检验记录单、检具，提升质检环节的作业效率；在研发打样区，设计人员可以将手绘的方案草图、三维打印的样件同时放置在支架上，方便团队围绕方案做现场讨论调整，不需要额外准备展示白板或者置物桌。支架的整体高度控制在1.5米以内，不会遮挡作业人员观察设备运行状态的视线，推移过程中也不会碰到车间内布置的管线、桥架，适配绝大多数机械制造车间的空间使用条件。
