车间可移动三层图纸置物展示架结构

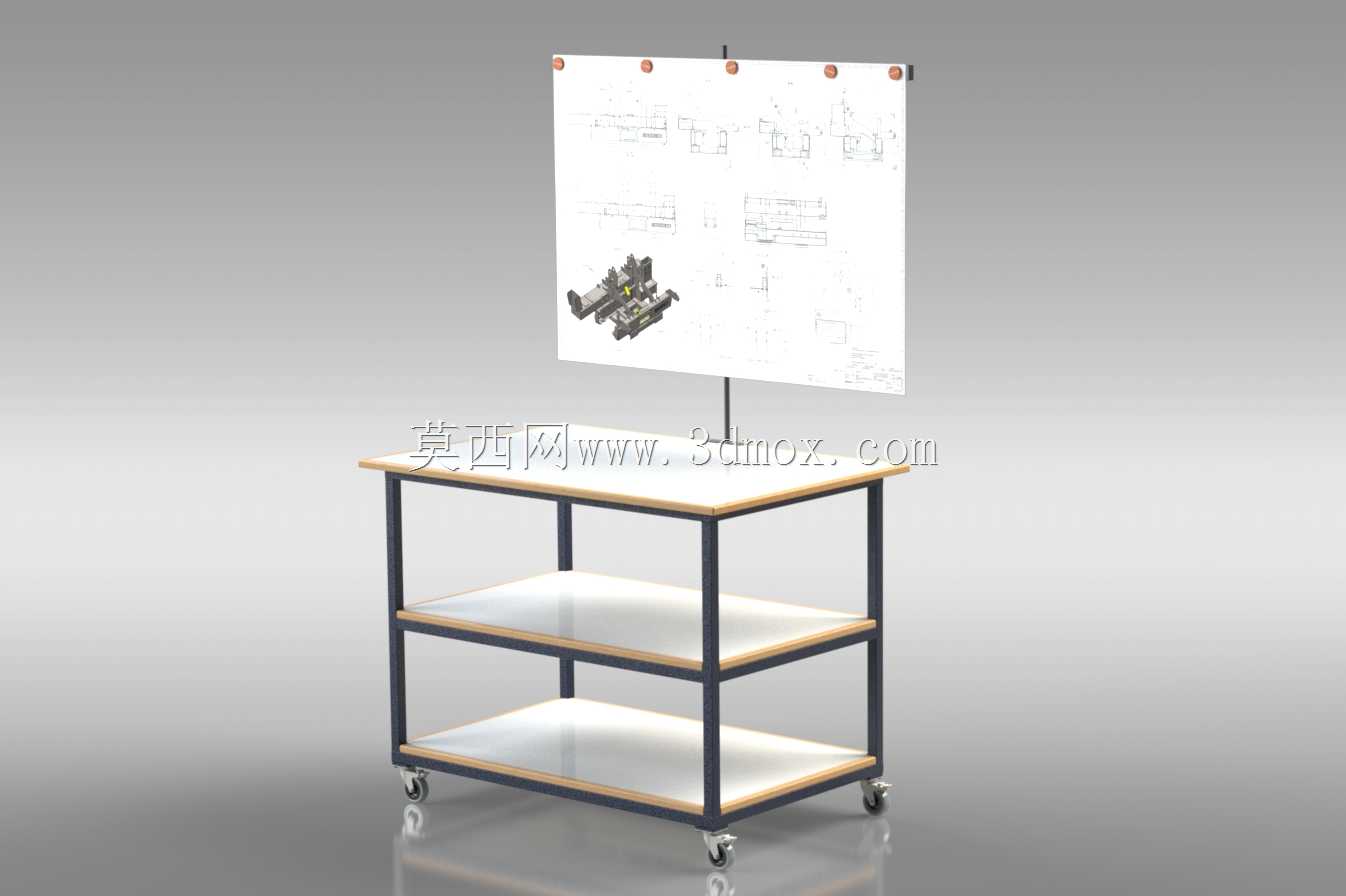

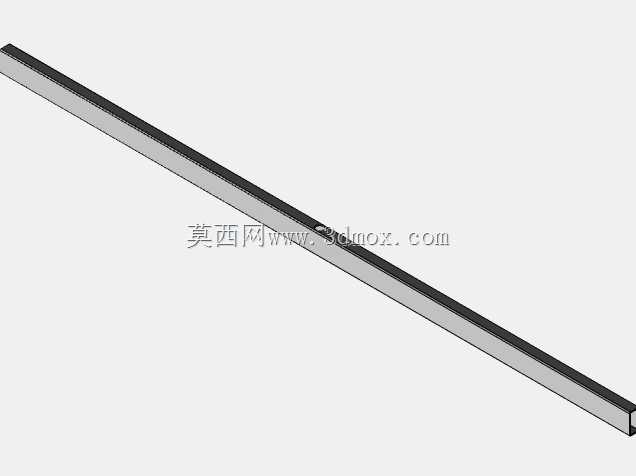

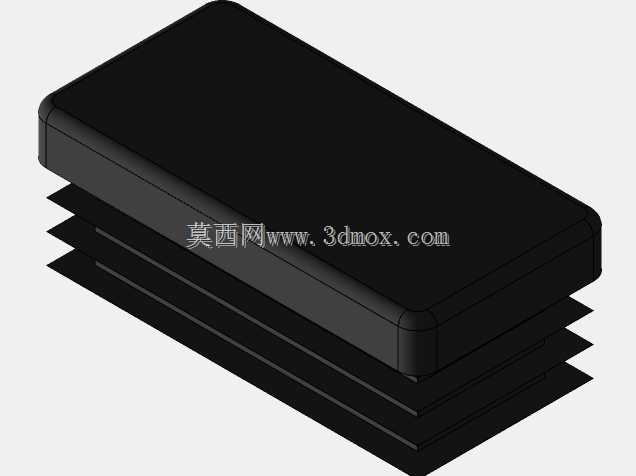

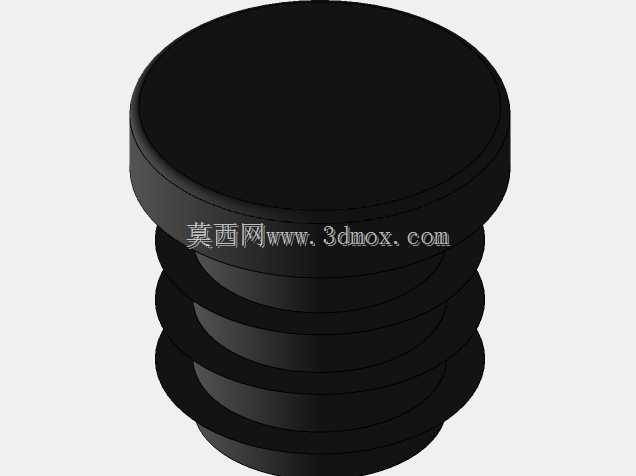

　　这款带图纸展示功能的三层移动置物架，主要面向机械加工车间、产品研发打样区、工装调试工位这类需要频繁查阅二维工程图纸、同时就近放置工装检具与零散零部件的作业场景，解决传统工位图纸张贴杂乱、工装配件堆放无固定位置、作业时需要反复往返资料柜与工位取件取图的痛点。从结构设计逻辑来看，整体采用框架式受力结构，主支撑立柱选用矩形金属型材，四根立柱垂直布置形成稳定的矩形受力边界，立柱之间通过横向型材杆做上下两层连接加固，避免置物层承重后出现立柱外扩变形的问题，框架整体的长宽尺寸控制在常规工位侧边可容纳的范围，不会占用主操作面的作业空间，底部安装四个万向脚轮，其中两个带刹车锁定结构，需要推移时可以轻松在车间环氧地坪上移动，

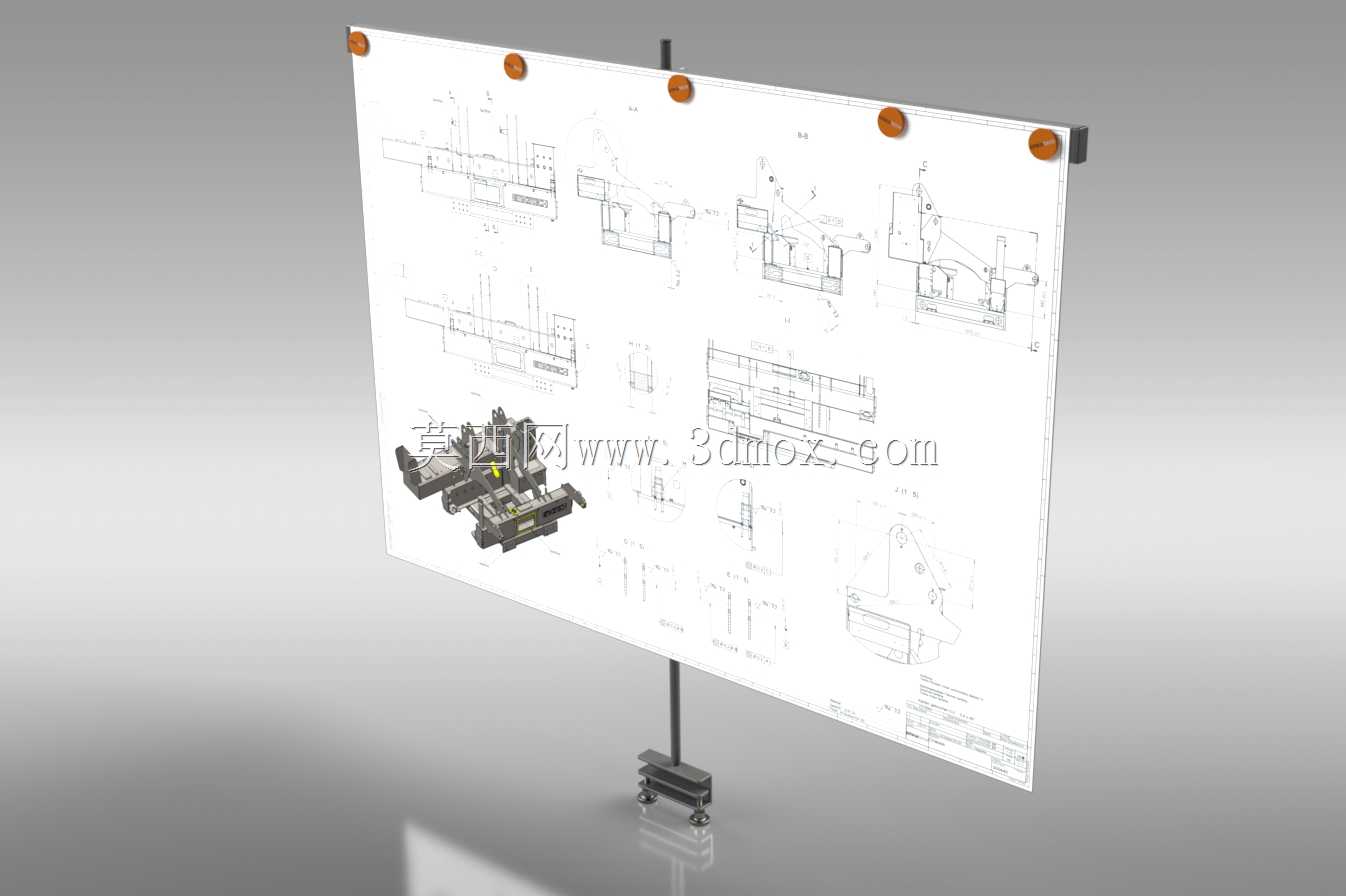

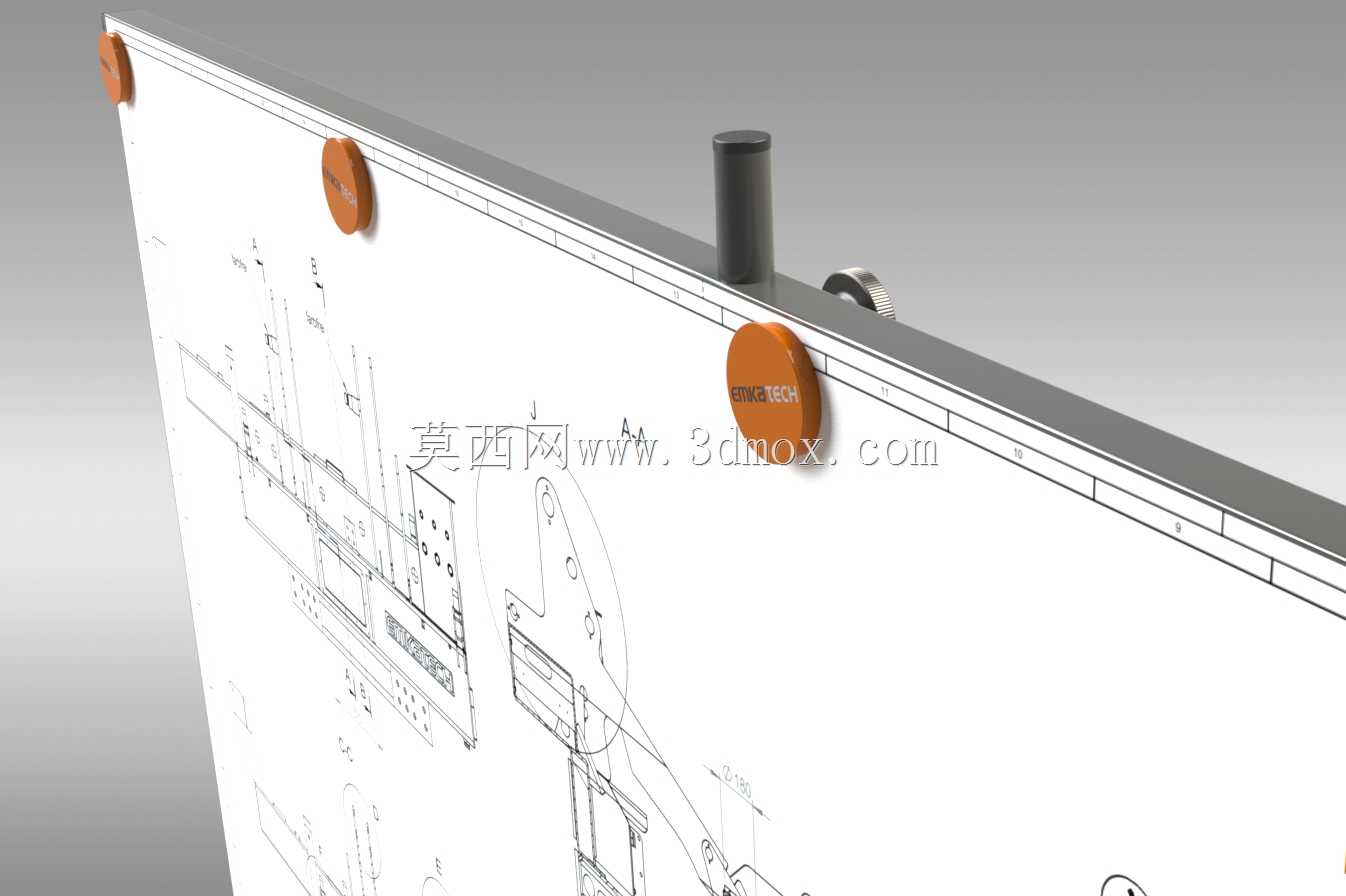

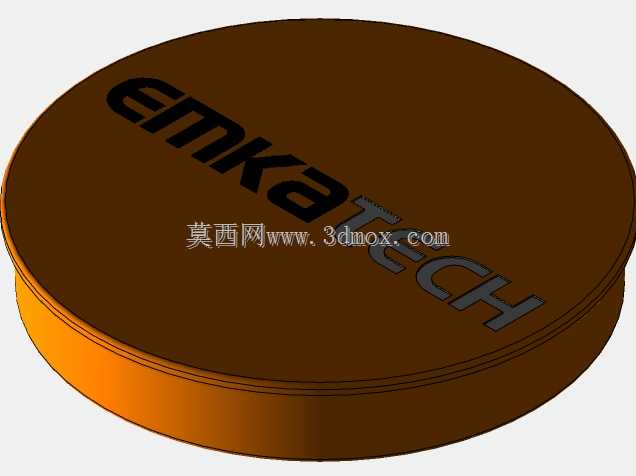

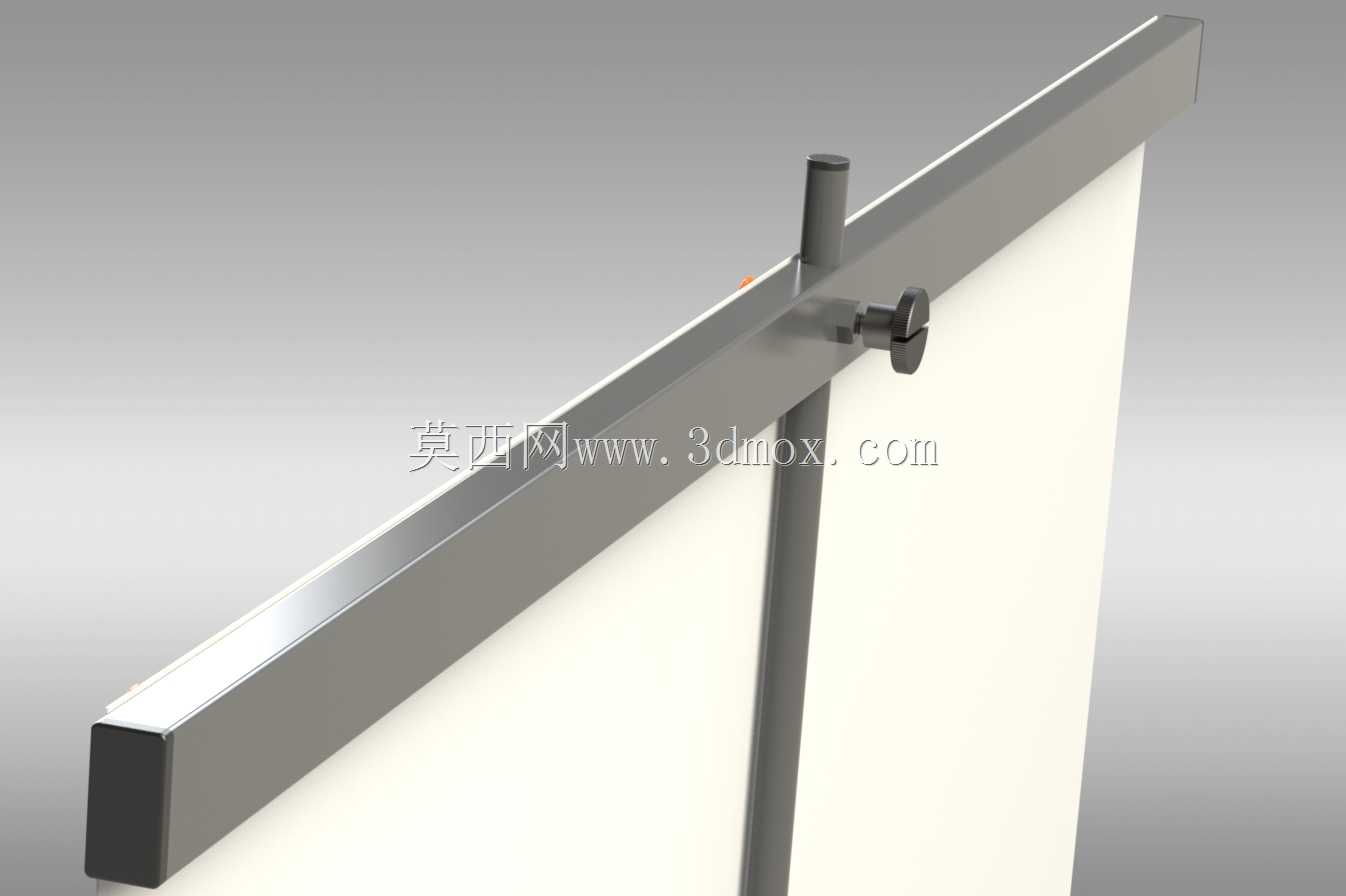

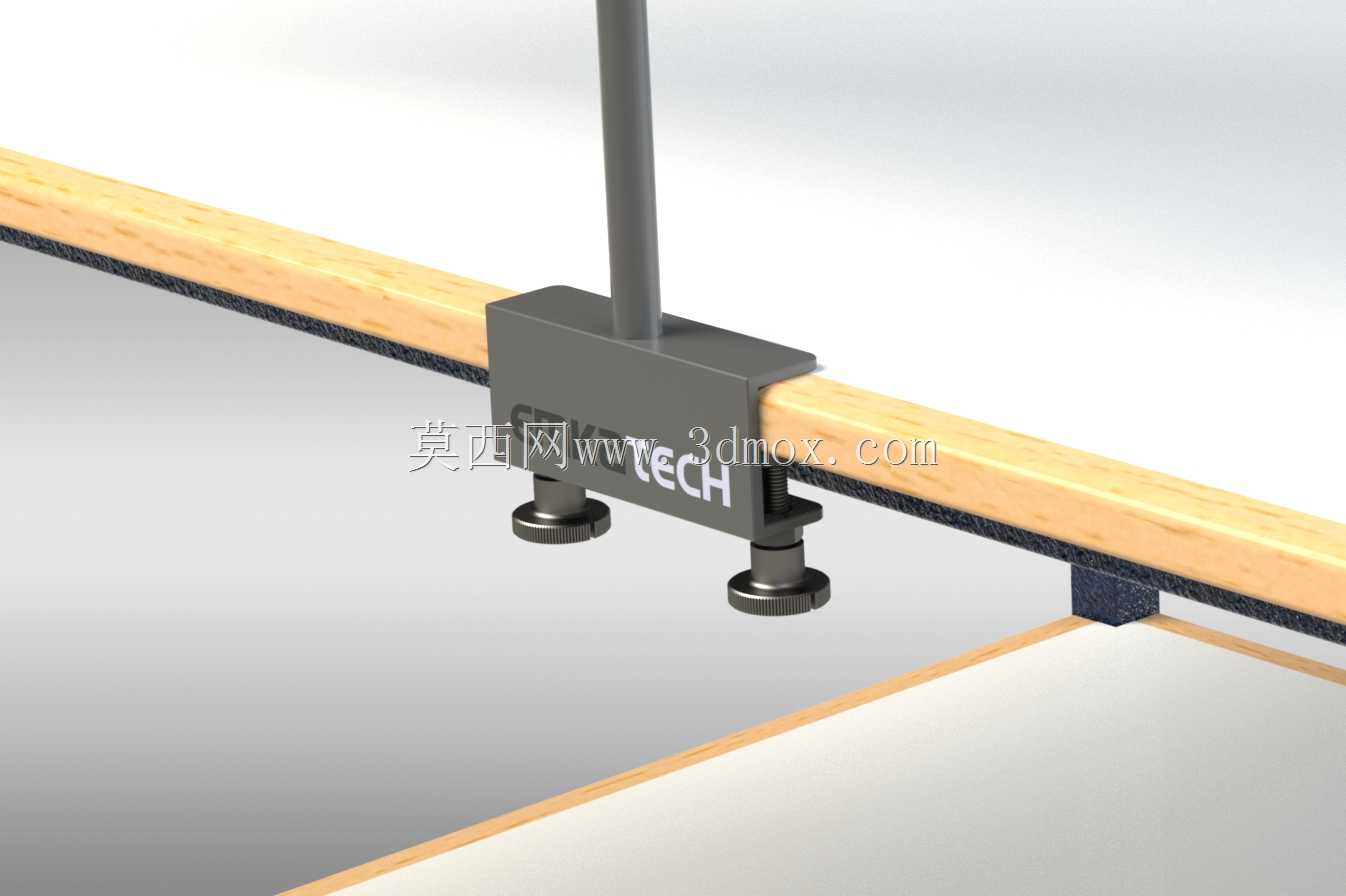

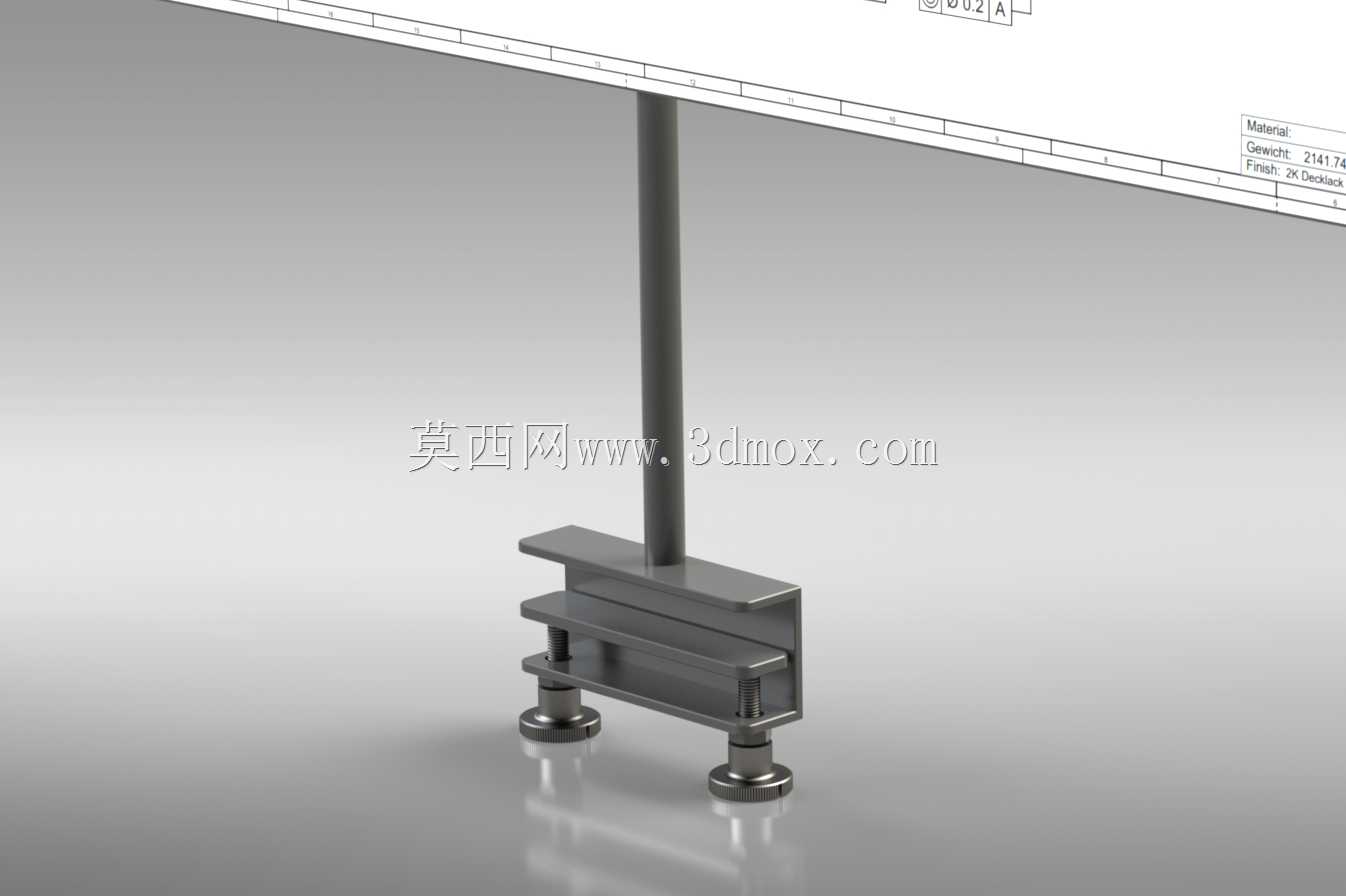

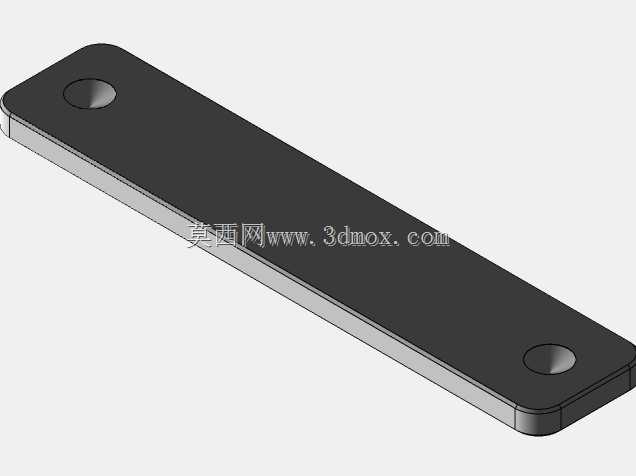

　　停靠在工位旁时踩下刹车即可固定位置，不会受作业碰撞出现滑移。三层置物层板采用边缘包边的平整板材设计，每层的层板承重按照常规车间工装、小型零部件、检具的放置需求做受力校核，层与层之间的间距经过优化，最下层预留足够高度放置体积稍大的工装夹具，中间层适合放置常用的手动工具、待装配的小批量零件，最上层靠近操作人员站立时的手部高度，用来放置频繁取用的量具、记号笔、临时记录的工艺卡片这类物品，拿取时不需要过度弯腰或者抬手，符合工位作业的人机工程要求。顶部的图纸夹持展示结构是这款置物架的核心功能延伸，支架从上层置物台的后侧居中位置垂直向上延伸，顶端设置一排均匀分布的夹持固定点，可以将A0、A1幅面的折叠或者展开的工程图纸通过夹片固定在展示板面上，

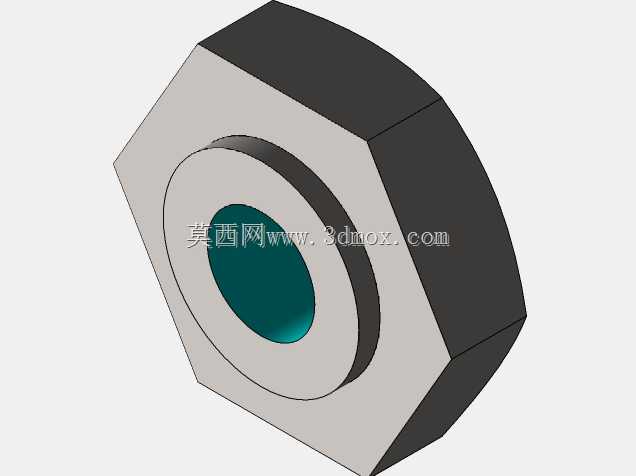

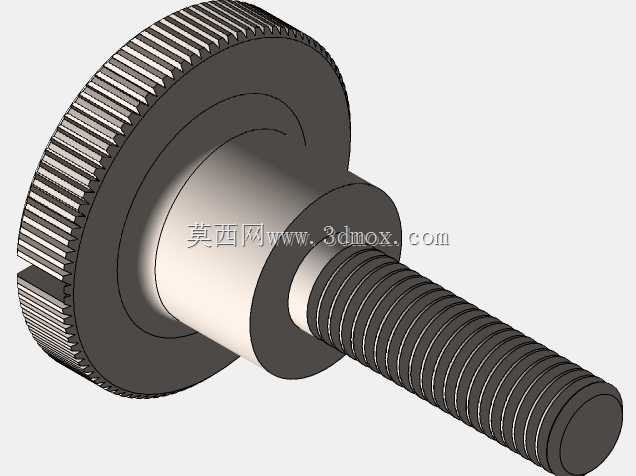

　　展示板面的高度刚好匹配操作人员站立时的视线高度，查阅图纸尺寸、形位公差要求、装配标注时不需要低头或者侧身，视线平移即可看清图纸内容，避免长期低头看桌面图纸造成的颈椎疲劳，同时夹持结构可以快速更换图纸，切换加工或者装配任务时，只需要松开夹片替换对应工序的图纸即可，不需要额外在墙面或者工位上粘贴胶带固定图纸，保持工位整洁。安装边界方面，整体结构的底部脚轮安装位置不超出主框架的外轮廓，推移经过车间通道、设备之间的间隙时不会出现边角剐蹭，顶部的图纸展示支架向后的偏移量控制在极小范围，停靠在工位侧边时不会与后方的设备柜体、墙面产生干涉，层板与立柱的连接采用可拆卸的紧固件结构，运输时可以拆成扁平部件打包，

　　到现场后只需要常规内六角工具即可完成组装，不需要复杂的焊接或者专用工装辅助。在实际使用场景中，这类置物架还可以灵活适配不同的作业需求，比如在质检工位可以用来放置待检零件、检测报告与对应产品的检验图纸，在装配工位可以放置装配用的紧固件、小总成件与装配工艺图纸，在实训教学场景中也可以作为教学演示台，放置教学模型同时展示对应的结构原理图，框架的金属型材表面做喷塑处理，耐车间内的切削液、润滑油轻微泼溅，日常清理只需要用抹布擦拭即可，层板的平整表面不会积存铁屑、灰尘，边角位置都做了圆弧过渡处理，避免作业人员磕碰受伤。结构设计时特意将重心控制在整体高度的中下位置，即使最上层放置图纸、下层放置较重的金属零件，推移过程中也不会出现倾翻风险，脚轮的承重选型匹配整体满载重量，长期使用不会出现轮体变形、转动卡滞的问题，夹持图纸的夹片采用弹性结构，夹紧力适中，既不会因为夹持过紧在图纸上留下压痕，也不会因为车间内的通风、人员走动带起的气流导致图纸脱落，展示板面没有多余的突出结构，更换图纸时不会刮破图纸边缘。
